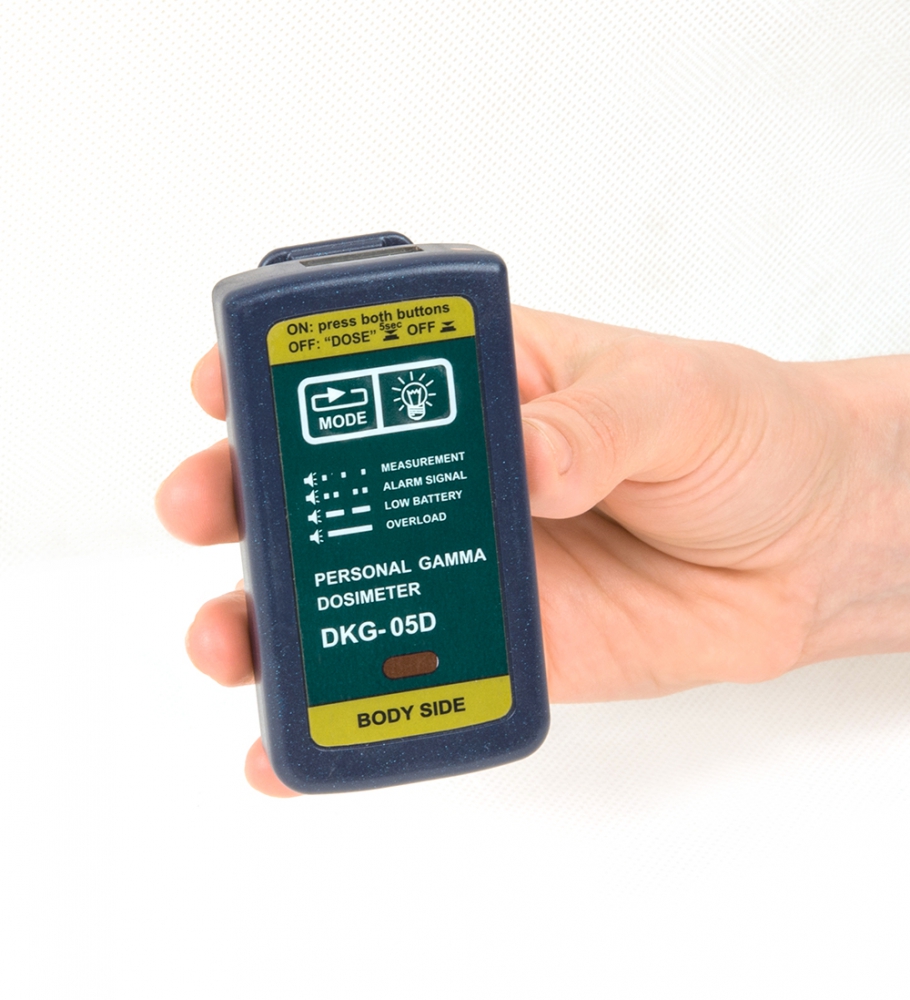

Дозиметр ДКГ-05Д
Индивидуальный прямопоказывающий дозиметр ДКГ-05Д предназначен для измерения индивидуального эквивалента дозы (ИЭД) и мощности индивидуального эквивалента дозы (МИЭД) фотонного излучения. Модель применяется для контроля дозовой нагрузки на персонал радиационно-опасных объектов и рассчитан на жесткие условия эксплуатации при температуре от -20 до +45°С. Уровень защиты корпуса от пыли и влаги IP65. Может использоваться автономно или в составе автоматизированной системы индивидуального дозиметрического контроля предприятий.
При работе в составе автоматизированной системы индивидуального дозиметрического контроля предприятий с большим количеством персонала работа с дозиметром максимально автоматизирована: работник берет любой дозиметр из кассетного зарядного устройства, у входа в контролируемую зону, помещает его в считывающее устройство и набирает свой персональный код (табельный номер). Считывающее устройство УЗС-01Д передает код работника и номер дозиметра в ПЭВМ. При выходе из контролируемой зоны работник также помещает дозиметр в считывающее устройство. Информация о полученной работником дозе передается в ПЭВМ для обработки и хранения в базе данных. При необходимости можно считать из памяти дозиметра до 1900 результатов измерений дозы («история накопления дозы по времени»). Для предприятий с небольшим персоналом эти работы выполняются дежурным дозиметристом с помощью устройства считывания УС-05-01 и программного обеспечения «Стенд».
Принцип работы дозиметра ДКГ-05Д основан на преобразовании энергии ионизирующего излучения (ИО) в последовательность электрических импульсов. В качестве детекторов ИО применяются два кремниевых полупроводниковых детектора с компенсирующими фильтрами. Детекторы включаются поочередно автоматически в зависимости от величины контролируемой мощности излучения. Работа дозиметра управляется микропроцессором, выполняющим разнообразные функции: преобразование последовательности поступающих импульсов в величины измеряемых ИЭД и МИЭД, самоконтроля, накопления и хранения данных по измерениям ИЭД и МИЭД. Предусмотрена возможность обмена данных с ПЭВМ, управление процессом заряда аккумулятора и так далее. Результат измерения представляется на цифровом индикаторе.
Дозиметр гамма-излучения ДКГ-05Д зарегистрирован в Госреестре средств измерений РФ (№ 23416-08). Оформлен сертификат соответствия оборудования для ядерных установок, радиационных источников и пунктов хранения (ОИТ). Получены сертификаты соответствия ГОСТ Р. Пройдены испытания в соответствии со стандартом Международной электротехнической комиссии МЭК 61526. Соответствует требованиям ТУ 4362-010-31867313-2007. Поверка регламентирована методикой ПР 50.2.006-94 (содержится в инструкции по эксплуатации). Производство – Россия. Срок гарантии и межповерочный интервал – 1 год.
Технические особенности ДКГ-05Д:
- сохранение в энергонезависимой памяти до 1900 историй накопления дозы;
- самотестирование электрической схемы и детекторов;
- подсветка дисплея;
- звуковая и световая сигнализация при: превышении пороговых уровней ИЭД (предупредительного и аварийного) и МИЭД,
- плавная установка порогов звуковой и световой сигнализации по ИЭД и МИЭД во всем диапазоне измерения;
- инфракрасная связь со считывающим устройством УС-05 при автономном использовании или с УЗС-01Д при работе в составе автоматизированной системы;
- связь с ПЭВМ по интерфейсу USB (УС-05-01 или УС-05Б-01) или Ethernet (УЗС-01Д);
- выключение, очистка памяти, настройка осуществляются с помощью ПЭВМ и программного обеспечения. Персонал без права доступа не может вмешаться в работу дозиметра;
- 2 типа питания: от не заряжаемого источника питания или от аккумулятора;
- зарядное устройство на 1, 28, или на 56 дозиметров с аккумуляторами;
- функция интеллектуального заряда, продлевающая срок службы аккумуляторов до 7 лет.
Технические характеристики, заявленные производителем дозиметров ДКГ-05Д, приведены в следующей таблице:
| Характеристика | Значение |
| Детекторы | кремниевые полупроводниковые |
| Диапазон измерения ДКГ-05Д: - ИЭД - МИЭД |
0,1 мкЗв ÷ 15 Зв 1 мкЗв/ч ÷ 10 Зв/ч |
| Диапазон энергий | 0,05 ÷ 3,0 МэВ |
| Предел допускаемой основной относительной погрешности измерений: - ИЭД гамма-излучения - МИЭД гамма-излучения |
±(15+10/H)* % ±(15+40/H)* % |
| Звуковая и световая сигнализация | превышение системных порогов сигнализации; превышение пределов индикации ИЭД – 42,9 Зв и МИЭД – 42,9 Зв·ч-1 отрицательных результатов самодиагностики; разряда элементов питания. |
| Звуковая сигнализация | не менее 80 дБ на расстоянии 40 см |
| Световая сигнализация | мигающий светодиод |
| Время измерения мощности дозы | от 1 до 255 сек (уменьшается с ростом мощности дозы) |
| Память | 1900 результатов |
| Срок хранения информации в памяти дозиметра при разряде и отсутствии источника питания | 10 лет |
| Установка порогов | во всем диапазоне измерения ИЭД с шагом 1 мкЗв и МИЭД с шагом 1 мкЗв·ч-1 |
| Тип связи считывающего устройства с компьютером: - считывающее устройство УС-05-01 (УС-05Б-01) - считывающее устройство УЗС-01Д |
USB Ethernet |
| Обмен информацией дозиметра со считывающим устройством | инфракрасный канал |
| Диапазон рабочих температур | минус 20 ÷ +45°С |
| Влажность | до 98% при температуре +35°C |
| Степень защиты дозиметра ДКГ-05Д | IP65 |
| Время непрерывной работы: - без заряда аккумулятора - без замены элемента питания |
не менее 600 ч не менее 1000 ч |
| Габаритные размеры, масса | 47x26x87 (с клипсой) мм, 0,07 кг (включая источник питания) |
| Конструктивное исполнение | герметичный корпус из ударопрочной пластмассы с клипсой для крепления в нагрудном кармане |
Программное обеспечение:
- Программное обеспечение «Стенд» предназначено для настройки и поверки дозиметра ДКГ-05Д, установки порогов по дозе, мощности дозы, просмотра и стирания архива дозиметра, установки персонального номера.
- Программное обеспечение "ПО ИДК" предназначено для установки порогов по дозе, мощности дозы, просмотра и стирания архива, установки персонального номера, ведения базы данных индивидуального дозиметрического контроля предприятия на основе системы управления базами данных (СУБД), включающей в себя таблицы персонала, цехов, должностей, категорий персонала, видов работ и другие данные.
Базовый комплект поставки:
- дозиметр гамма-излучения ДКГ-05Д;
- паспорт дозиметра;
- руководство по эксплуатации.
Дополнительные принадлежности:

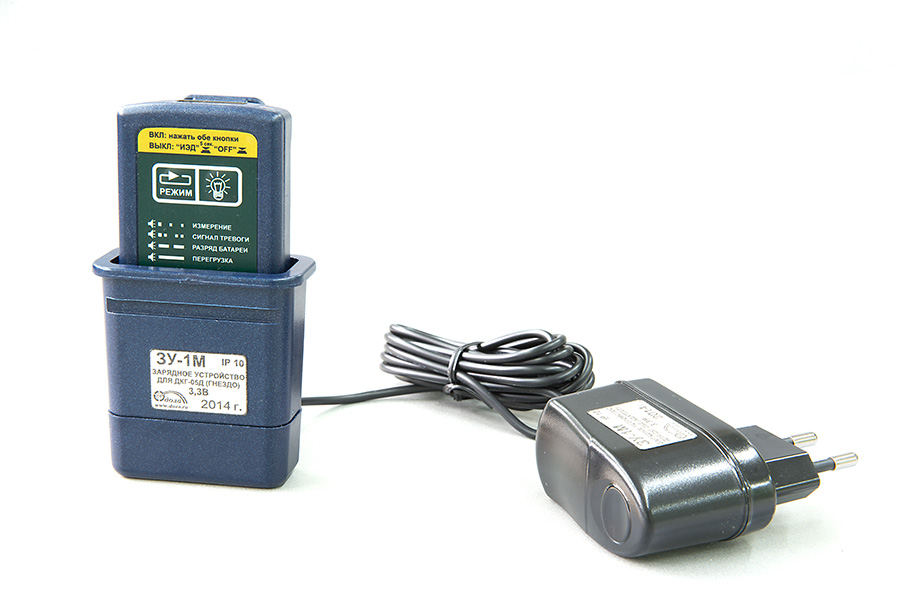

- зарядное устройство на один дозиметр ЗУ-1М;
- зарядное устройство КЗУ-28 (на 28 дозиметров);
- зарядное устройство КЗУ-56 (на 56 дозиметров);

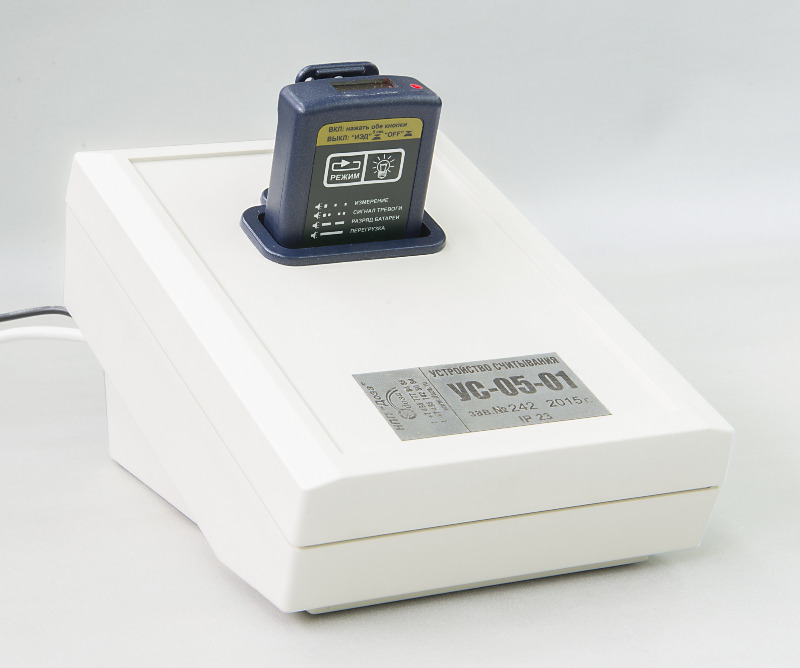

- считывающее устройство УС-05-01 или УС-05Б-01;
- программное обеспечение «Стенд»;

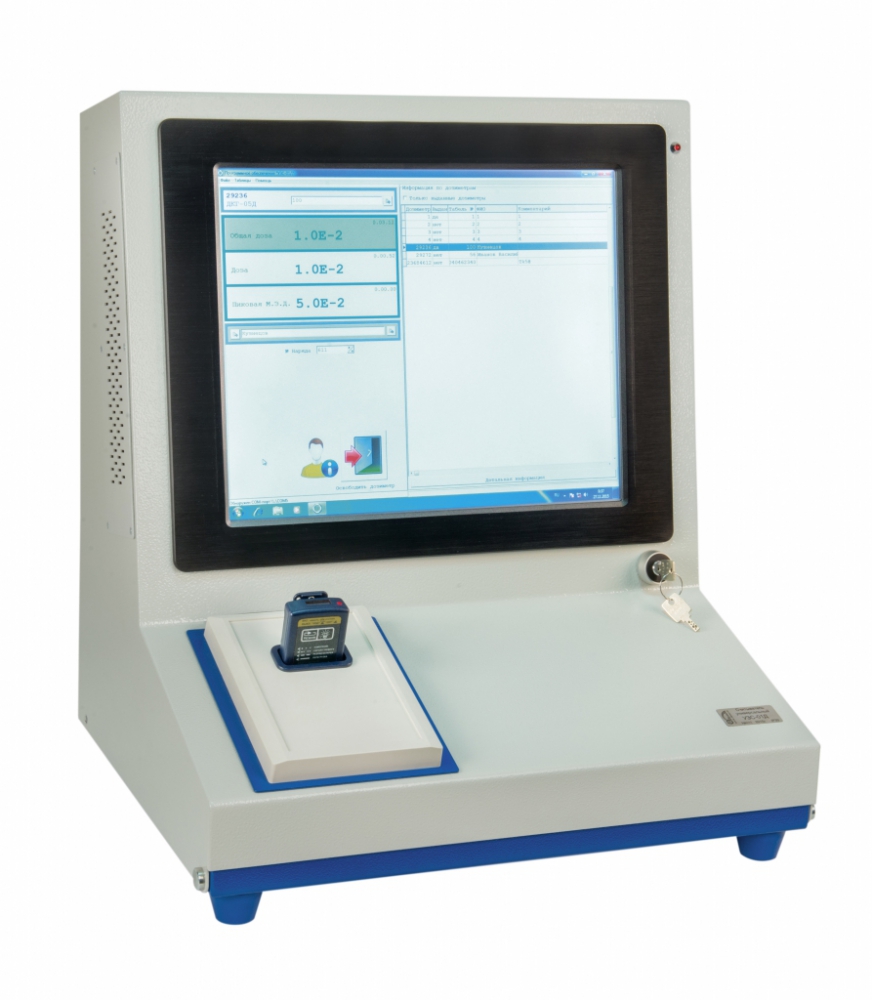

- считыватель универсальный УЗС-01Д/УЗС-02Д с ПО «УЗС-01Д»;
- выполнение работ по разработке и установке программного обеспечения «ПО ИДК» (при поставке УЗС-01Д).
Дополнительные материалы:
- Дозиметр ДКГ-05Д - описание типа средств измерений;
- Сертификат Госреестра РФ на Дозиметр ДКГ-05Д;
- Руководство по эксплуатации (инструкция) ДКГ-05Д;

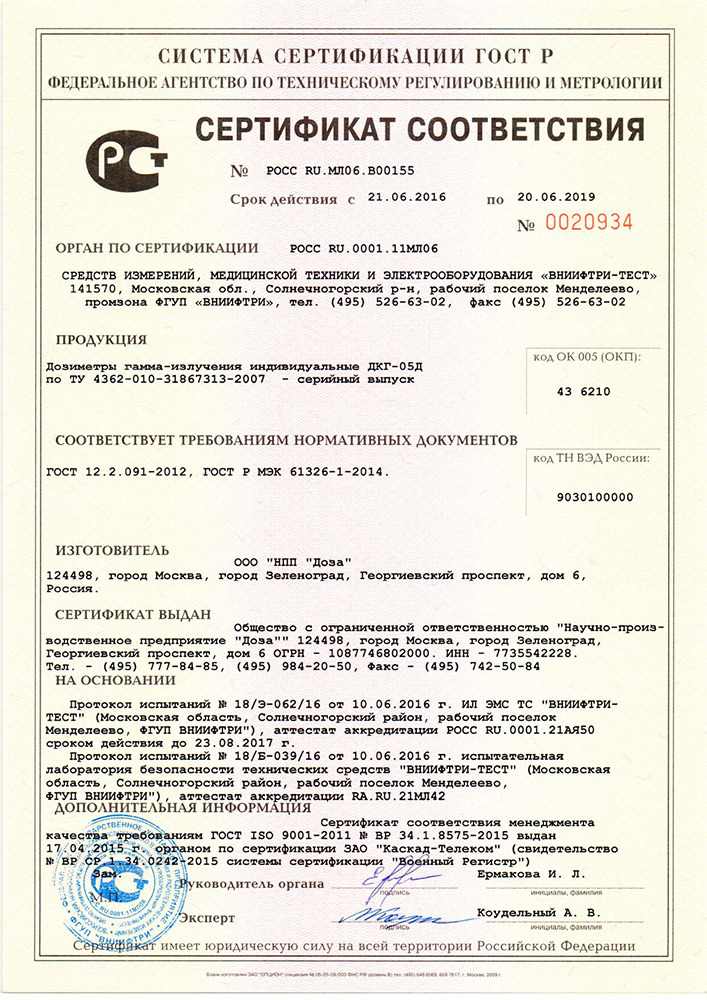

- Сертификат соответствия (ГОСТ Р);

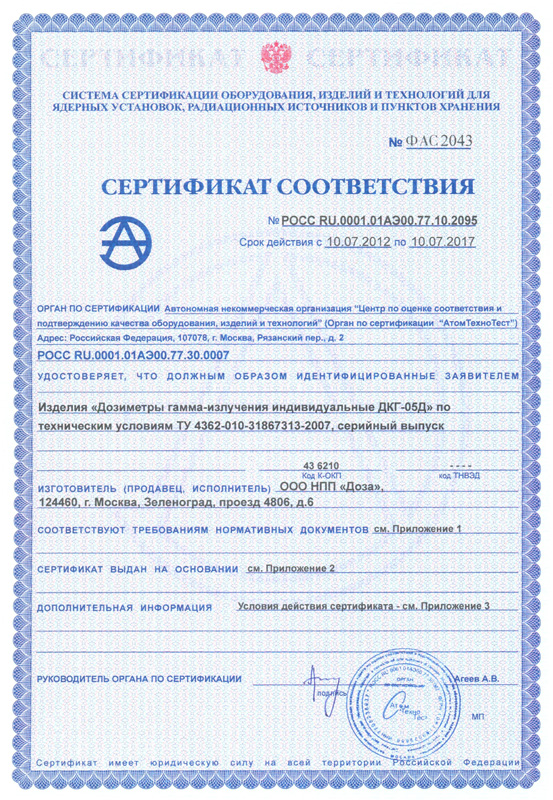

- Сертификат соответствия ОИТ;
- Пособие по выбору дозиметра для разных отраслей промышленности.
