Стандартные образцы СО

Комплект образцов КОУ-2

Комплект эталонных образцов КОУ-2 предназначен для определения основных параметров ультразвукового контроля по ГОСТ Р 55724-2013. Комплект КОУ-2 состоит из образцов СО-2 и СО-3. Внесен в Госреестр. Поставляется с поверкой или с калибровкой. Мера СО-2 изготовлена из стали марки 20 или из стали марки 3. Скорость распространения продольной волны в материале образца при температуре 20±5 °С составляет 5900±59 м/с; время распространения ультразвуковых колебаний в прямом и обратном направлениях 20±1 мкс; угол ввода луча 0...80°; Δα = ±10, глубина залегания цилиндрического отражателя Ø 6,0 мм — 15 и 44 мм, Ø 2,0 мм — 3 и 8 мм; геометрические размеры соответствуют требованиям ГОСТ Р 55724-2013. Мера СО-3 изготовлена из стали марки 20 по или из стали марки 3 по ГОСТ 14637; скорость распространения продольной волны в материале образца при температуре 20±5 °С составляет 5900±59 м/с; ΔR не более 0,1 мм; L = 0...±20 мм; Δ L = ±0,1 мм; геометрические размеры соответствуют требованиям ГОСТ Р 55724-2013.

Подробнее...

Образец для настройки акустических и импедансных дефектоскопов СО-91

СО-91- стандартный образец для проверки чувствительности импедансных и ударных дефектоскопов. Материал — органическое стекло.

Купить образец для настройки акустических и импедансных дефектоскопов СО-91 можно по официальной цене производителя указанной в прайс-листе. Цена образца СО-91 указана с учетом НДС. Смотрите так же разделы: Ультразвуковые дефектоскопы, Ультразвуковые толщиномеры, Толщиномеры покрытий, Настроечные образцы предприятия СОП, Проведение неразрушающего контроля, Аттестация специалистов по ультразвуковому контролю.

Образец для настройки акустических и импедансных дефектоскопов СО-91 можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А также Республики Казахстан, Белоруссия и другие страны СНГ.

Комплект мер эквивалентной ультразвуковой толщины МЭТ-300, предназначен для настройки и первичной поверки ультразвуковых толщиномеров и измерителей координат УЗ дефектоскопов в диапазоне толщин от 0,5 до 300 мм. Комплект состоит из 25 цилиндрических мер воспроизводящих геометрическую и эквивалентную ультразвуковую толщину, а так же время прохождения ультразвуковых волн. Меры изготавливаются из углеродистой стали марки 20, хромистой стали 40Х13, сплава алюминия Д16 и латуни Л62. Меры толщины МЭТ-300 являются аналогом наборов КУСОТ-180, КМТ-176 и КМД4-0. Стандартные образцы МЭТ-300 внесены в Государственный реестр средств измерения РФ.

Подробнее...

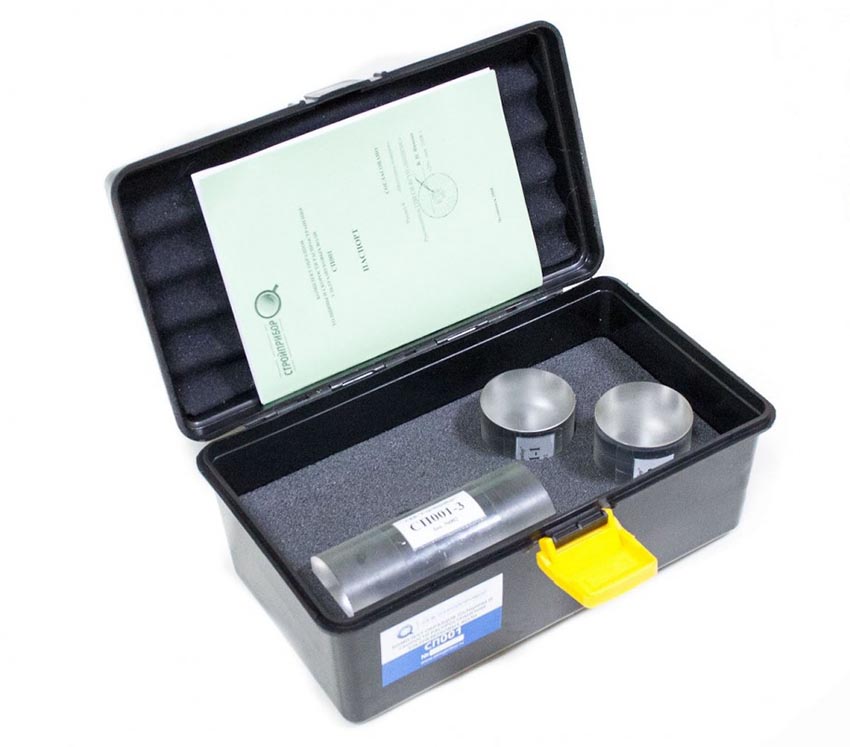

Комплект образцов толщины и скорости распространения ультразвуковых волн СП001

Комплекты образцов толщины и скорости распространения ультразвуковых волн СП001 предназначены для поверки и настройки ультразвуковых приборов УКС-МГ4, а также для проверки следующих их характеристик: диапазона измерений толщины, пределов допускаемой основной абсолютной погрешности измерений толщины, диапазона измерений интервалов времени распространения ультразвуковых волн, пределов допускаемой основной абсолютной погрешности измерений интервалов времени распространения ультразвука, диапазона измерений скорости распространения ультразвуковых волн, пределов допускаемой основной абсолютной погрешности измерений скорости распространения ультразвука.

Подробнее...

Комплект стандартных образцов КМД4-0 40Х13 используется для измерения параметров ультразвуковых дефектоскопов по ГОСТ Р 55809-2013 - Контроль неразрушающий. Дефектоскопы ультразвуковые. Методы измерений основных параметров (взамен ГОСТ 23667-85)

Образцы изготовлены из стали марки 40Х13 круглого сечения диаметром 100 мм ГОСТ 5949-75. Образцы представляют собой изделия в форме прямых цилиндров, ограниченных двумя плоскими поверхностями: рабочей и опорной. Со стороны опорной поверхности в образцах сделано несквозное цилиндрическое отверстие с плоским дном (плоскодонный отражатель). На образцах высотой 65 мм и более сделаны две лыски, параллельные друг другу и оси образца. Лыски предназначены для проведения измерений затухания продольных ультразвуковых колебаний (УЗК) в образцах при их метрологической аттестации. В стандартный комплект поставки входит 25 стандартных образцов, паспорт, свидетельство о калибровке и упаковка.

Подробнее...

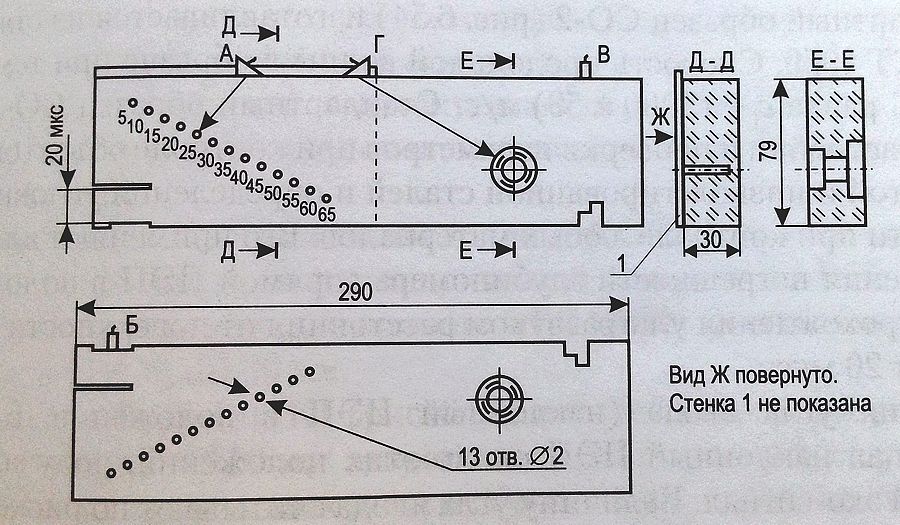

Стандартный образец СО-1

Стандартный образец СО-1 изготавливается из органического стекла марки ТОСП по ГОСТ 17622-72. Геометрические размеры образца содержатся в утратившем силу ГОСТ 14782-86. В новом ГОСТ Р 55724-2013 стандартный образец СО-1 не упоминается (фактически упразднен). Коэффициент затухания продольной волны при частоте 2,5 МГц и температуре 20С° составляет (30 ±0,4) м^-1. Скорость продольных волн в образце – 2670 м/с. Время распространения ультразвуковых колебаний в прямом и обратном направлении 20±1 мкс. Образец СО-1 поставляется в комплекте с пасопртом и метрологическим свидетельством.

Стандартный образец СО-1 предназначен для:

определения условной чувствительности, мм, глубины залегания цилиндрического отверстия (ПЭП на схеме в положении А);
оценки точности работы глубиномера (прямой ПЭП в положении Б) для дефектоскопов у которых глубиномер калиброван в единицах времени;
оценки лучевой разрешающей способности прямого ПЭП (на схеме ПЭП в положении В). При этом если все три отражателя разрешаются, то на экране дефектоскопа наблюдаются три импульса, расстояние между которыми соответствует по стали 5,5 и 11мм;
оценки лучевой разрешающей способности наклонного ПЭП (на схеме ПЭП в положении Г). При этом на экране дефектоскопа наблюдаются три импульса от поверхностей цилиндров, расстояние между импульсами соответствует по стали 5,5 и 11мм.

Купить меры (эталонные образцы) СО-1, СО-2, СО-3, V1, V2 и другие приборы неразрушающего контроля вы можете по цене указанной в прайс-листе. Цена стандартных образцов СО указана с учетом НДС. Смотрите так же разделы – Ультразвуковые дефектоскопы, Ультразвуковые толщиномеры, Гель для ультразвукового контроля, Толщиномеры покрытий, Настроечные образцы предприятия СОП, Проведение неразрушающего контроля. При описании образов были использованы материалы монографии Е.Ф. Кретова «Ультразвуковая дефектоскопия в энергомашиностроении».

Стандартные образцы СО-1, СО-2, СО-3, V1, V2 можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города. А так же Республики Казахстан, Белоруссия и другие страны СНГ.

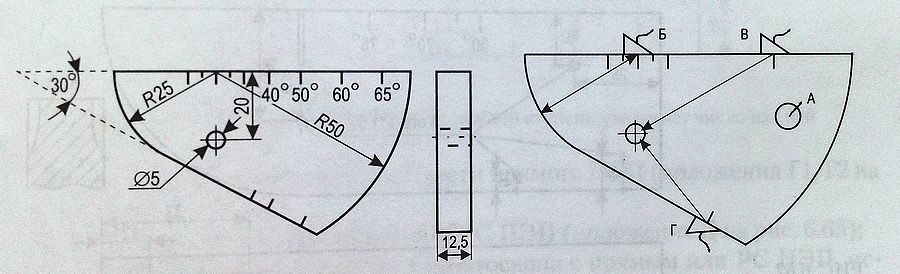

Мера (калибровочный образец) V2

Образец (мера) V2, он же К2, используется для настройки малогабаритных и миниатюрных преобразователей. По сравнению с калибровочным образцом V1 образец V2 имеет малый вес и габариты, однако из-за меньшего диапазона не предназначен для полной настройки дефектоскопов. Материал и акустические свойства образца V2, такие те как и у образца V1

Образец V2 используется для:

настройки глубиномера дефектоскопа при работе с прямым РС ПЭП (положение А на схеме) и наклонными РС ПЭП (положение Б);
определения точки выхода и стрелы наклонного преобразователя (для этого наклонный ПЭП устанавливают в положение Б после чего получают максимальный эхоимпульс от цилиндрической поверхности R25, в этом положении точка выхода расположена над центром дуги R25$
определения угла ввода наклонных ПЭП (в положение В для углов 35-65°, и в положение Г для углов 65-75°, далее получают максимальный эхоимпульс от отверстия диаметром 5мм, в этом положении угол ввода считывают по метке, расположенной под точкой выхода ПЭП;
настройки предельной чувствительности дефектоскопа при работе с наклонными ПЭП, при этом в качестве опорных используют эхо-сигналы от вогнутых цилиндрических поверхностей R25 (ПЭП на схеме в положении Б) или R50 (ПЭП на схеме в положении Б c разворотом на 180С°) и от отверстия диаметром 5мм (ПЭП в положении В или Г в зависимости от угла ввода);

Дополнительная информация:

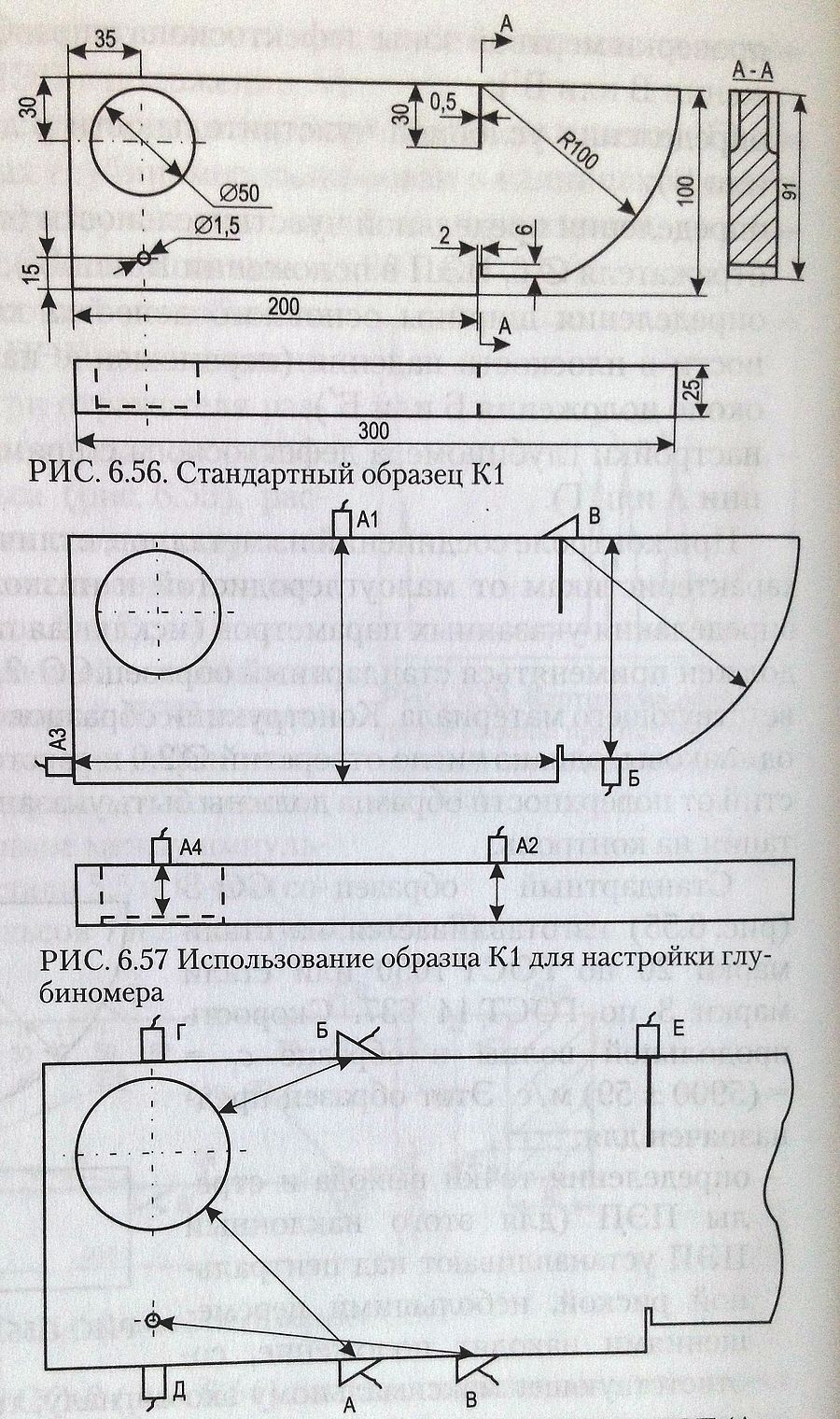

Мера (калибровочный образец) V1

Образец V1 выполнен в соответствии с требованиями международных стандартов EN 12223, ISO2400-1972. Образец V1 (реже К1) изготавливается из углеродистой стали. В отверстие диаметром 50мм запрессовывают цилиндр из органического стекла. Скорость продольных волн в образце (5920 ±30) м/с; сдвиговых (3255 ±15) м/с.

Образец V1 предназначен для:

настройки глубиномера дефектоскопа и проверки линейности развертки (при этом в зависимости от требуемого диапазона настройки, прямой ПЭП устанавливают в одно из положений А1 – А4 на схеме , время прохождения продольной волны в оргстекле соответствует времени прохождения расстояния 50мм по стали;
настройки глубиномера дефектоскопа для сдвиговых волн, для чего наклонный ПЭП устанавливают в положение В;
настройки скорости развертки для сдвиговых волн (для этого наклонный ПЭП устанавливают в положение Б, время прохождения продольными волнами пути 91мм, соответствует времени прохождения сдвиговыми волнами пути 50мм.
определения точки выхода и стрелы наклонного преобразователя (для этого наклонный ПЭП устанавливают в положение В, небольшими перемещениями ПЭП получают максимальный эхо-сигнал от цилиндрической поверхности R100, в этом положении точка выхода расположена над пропилом образца;
определения угла ввода наклонного ПЭП, для этого ПЭП устанавливается (в положение А для углов 35-60°, в положение Б для углов 60-75° и в положение В для углов 75-80°, получают максимальный сигнал от поверхности R50 или отверстия 1,5мм, угол ввода затем считывают с делений, расположенных под точкой выхода луча;
проверки мертвой зоны прямых или РС ПЭП (на схеме датчик в положениях Г и Д;
проверки разрешающей способности прямого ПЭП, при этом в качестве опорного отражателя используют поверхности образца, расположенные на разных расстояниях или в материалах с повышенным затуханием;
задания опорного сигнала дефектоскопа с наклонным ПЭП: в качестве опорного отражателя используют двухгранный угол, образованный плоскостью образца V1 и цилиндрической поверхностью отверстия диаметром 1,5мм;
настройки предельной чувствительности дефектоскопа при работе с наклонным ПЭП: в качестве опорных используют эхоимпульсы от внутренней поверхности цилиндра R100 (преобразователь в положении В), наружных поверхностей диаметром 50мм (ПЭП в положении А и Б) и диаметром 1,5мм (ПЭП в положении В).

Дополнительная информация:

Метрологический статус образцов для ультразвукового контроля

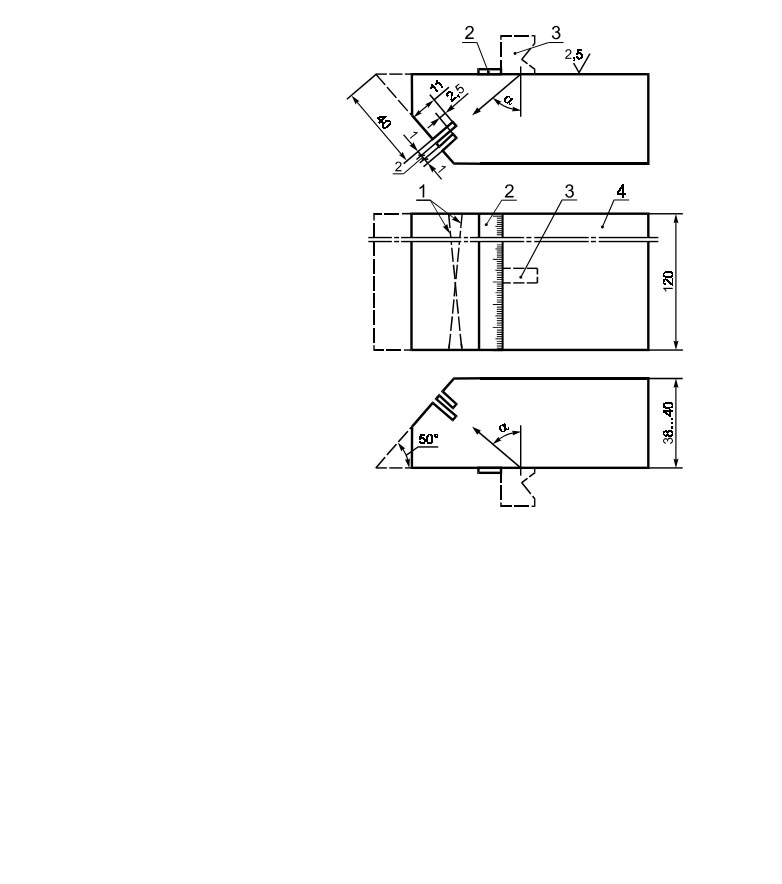

Стандартный образец СО-4

Стандартный образен СО-4 применяют для измерения длины волны (частоты), возбуждаемой преобразователями с углами ввода α от 40° до 65° и частотой от 1,25 до 5,00 МГц.

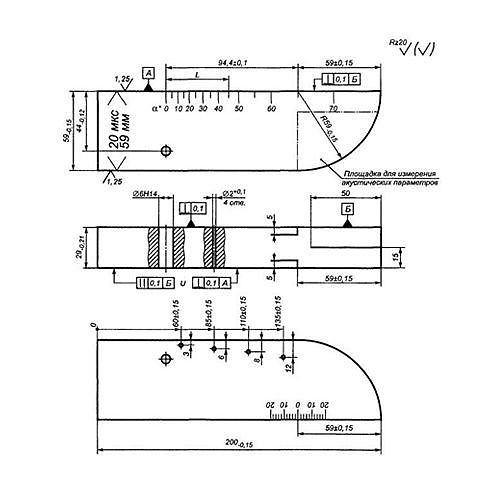

Мера (калибровочный образец) СО-3Р

Образец (мера) СО-3Р предназначен для калибровки ультразвуковых дефектоскопов при контроле качества рельсов, а также деталей и узлов железнодорожного подвижного состава при совмещенной и раздельной схеме работы ПЭП и частоте более 1,5 МГц. Образец СО-3Р изготавливается из стали марки 20 в соответствии с требованиям ГОСТ 18576-96. Комплект поставки: образец СО-3Р, паспорт, сертификат о калибровке.

Стандартный образец СО-3Р предназначен для:

настройки условной чувствительности при контроле эхо и дельта-методами;
определения мертвой зоны;
определения погрешности глубиномера и погрешности измерения координат отражателя;
определения стрелы и угла ввода наклонного преобразователя;
определения ширины основного лепестка диаграммы направленности наклонного ПЭП;
определения импульсного коэффициента преобразования при контроле рельсового или близкого к нему по акустическим свойствам металла.

Дополнительная информация:

Метрологический статус образцов для ультразвукового контроля

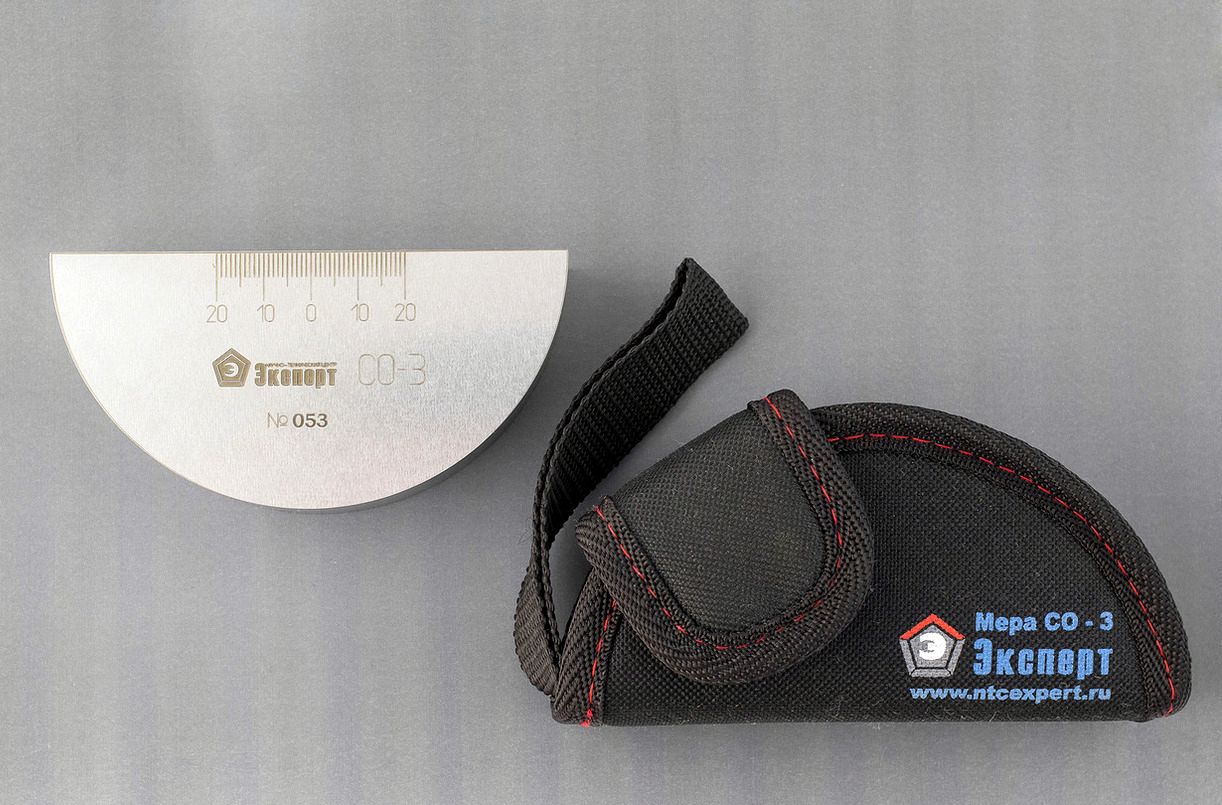

Мера (калибровочный образец) СО-3

Мера СО-3 изготовлена из стали марки 20 или из стали марки 3. Геометрические размеры соответствуют требованиям ГОСТ Р 55724-2013. Скорость распространения продольной волны в материале образца при температуре 20±5 °С составляет 5900±59 м/с. Радиус образца равен 55мм. Образцы СО-2 и СО-3 входят в обязательный перечень оборудования необходимого для аттестации лабораторий неразрушающего контроля по ультразвуковому методу. Комплект поставки: образец (мера) СО-2, паспорт, сертификат о калибровке собственной метрологической службы. Продукция собственного производства.

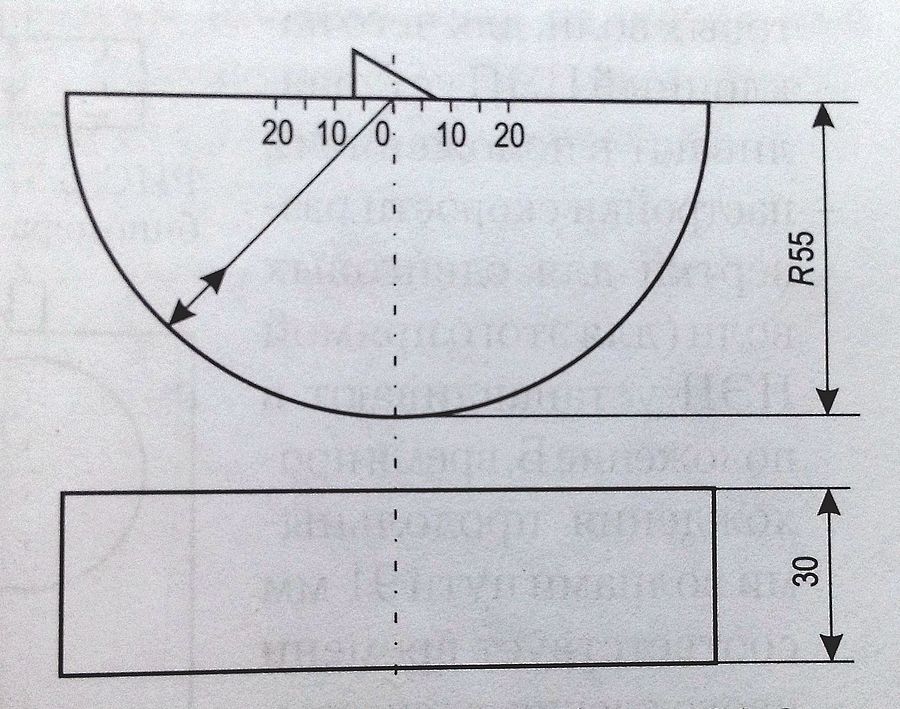

Образец (мера) СО-3 предназначен для:

определения точки выхода и стрелы ПЭП (для этого наклонный ПЭП устанавливают над центральной риской, затем небольшими перемещениями находят положение, соответствующее максимальному эхо-сигналу, точка выхода расположена точно над центральной риской образца.
определения предельной чувствительности дефектоскопа с наклонным ПЭП на основе использования опорного сигнала цилиндрической поверхности R55.
настройки глубиномера наклонного ПЭП. Для этой операции используется эхо сигнал от цилиндрической поверхности образца.
настройки глубиномера для прямого и РС ПЭП с использованием донного сигнала с глубины 30мм.

Дополнительная информация:

Купить меры (эталонные образцы) СО-1, СО-2, СО-3, V1, V2 и другие приборы неразрушающего контроля вы можете по цене указанной в прайс-листе. Цена стандартных образцов СО указана с учетом НДС. Смотрите так же разделы – Ультразвуковые дефектоскопы, Гель для ультразвукового контроля, Ультразвуковые толщиномеры, Толщиномеры покрытий, Настроечные образцы предприятия СОП, Проведение неразрушающего контроля. При описании образов были использованы материалы монографии Е.Ф. Кретова «Ультразвуковая дефектоскопия в энергомашиностроении».

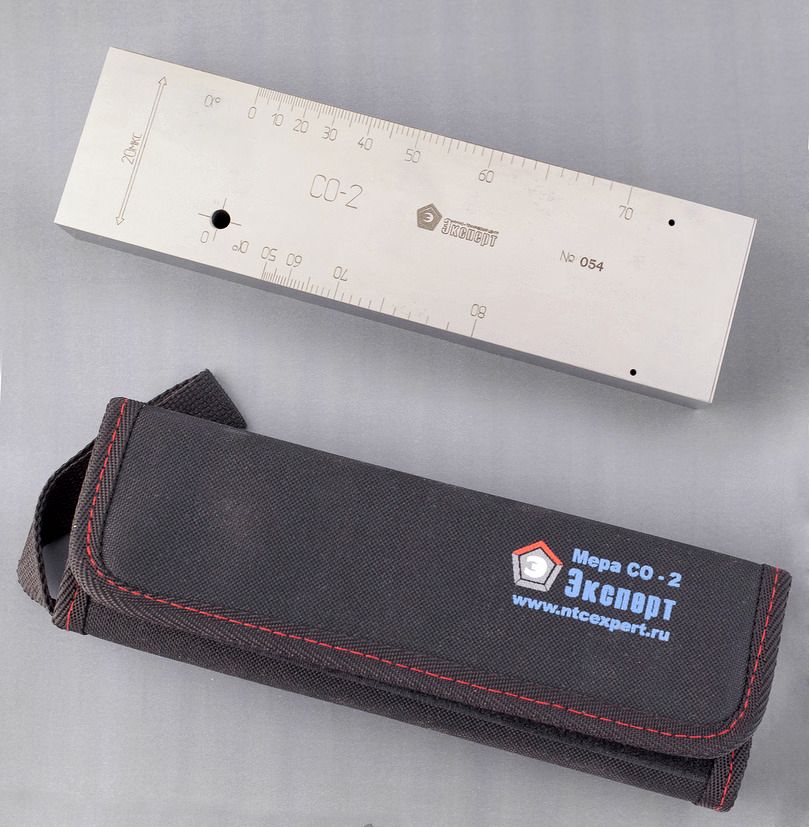

Мера (калибровочный образец) СО-2

Скорость продольных волн в образце при температуре 20С° – (5900 ±59) м/с. Время прохождения ультразвуком расстояния от поверхности до дна составляет 20±1 мкс. Стандартный образец СО-2 используют для настройки параметров при контроле объектов из малоуглеродистой и низколегированных сталей и определения условной чувствительности при контроле любых материалов. Комплект поставки: образец (мера) СО-2, паспорт, сертификат о калибровке. Продукция собственного производства.

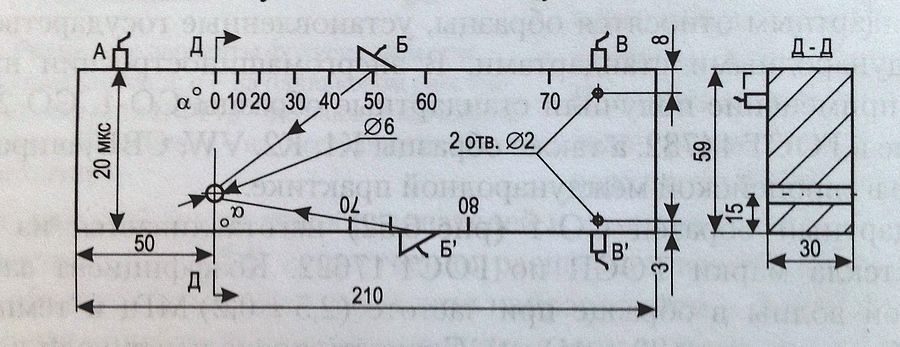

Образец СО-2 предназначен для:

определения погрешности глубиномера (прямой ПЭП в положении А);
измерения угла ввода (ПЭП на схеме в положении Б или Бⁱ). Перемещая наклонный ПЭП около этих положений, получают максимальный эхо-сигнал. Величина угла ввода считывается по отметке напротив точки выхода;
проверки мертвой зоны дефектоскопа с преобразователем (ПЭП на схеме в положении В или Вⁱ);
определения условной чувствительности в децибелах (ПЭП на схеме в положении Б);
определения предельной чувствительности (с использованием опорного отражателя диаметром 6мм, ПЭП на схеме в положении Б или Бⁱ);
настройки глубиномера с прямым ПЭП (ПЭП на схеме в положении А или Г);

Образец СО-2А применяется при контроле соединений из металлов, отличающихся по акустическим характеристикам от малоуглеродистой и низколегированной сталей марок 3 или 20. Требования к материалу образца СО-2А, числу отверстий 2 и расстояниям l1, определяющим центр отверстий, должны быть указаны в технической документации на контроль.

Дополнительная информация:

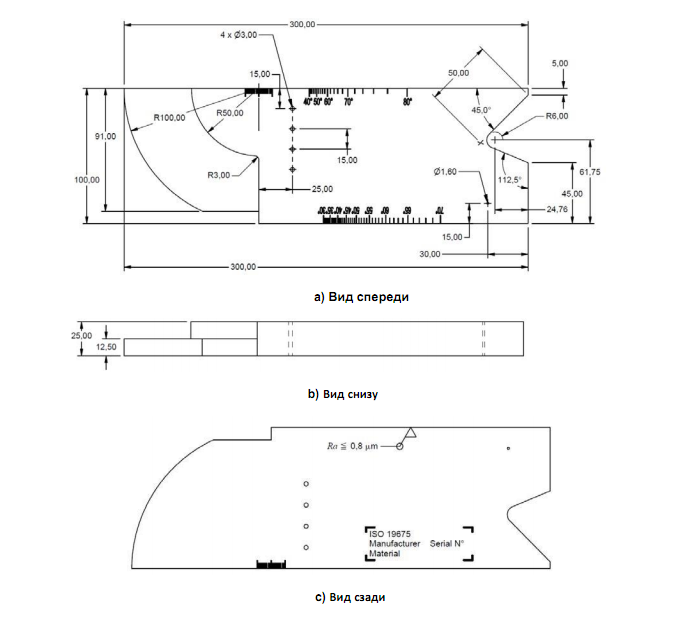

Калибровочный образец для дефектоскопов на фазированной решетке

Данный образец используется для настройки дефектоскопов на фазированной решетке и соответствует требованиям новых ГОСТ Р 50.05.13—2019 и ГОСТ Р 50.05.14-2019, а также международному стандарту ISO/DIS 19675. Новый образец должен заменить часто используемый для настройки ФР дефектоскопов образец V1, который не может обеспечить запросы пользователей таких приборов в полной мере. Образец позволяет проводить гораздо большее число калибровочных процедур, чем его предшественники. Помимо стандартных характеристик нормируемых образцом V1, калибровочный образец по ГОСТ Р 50.05.13—2019 предусматривает настройку следующих функций:

конкретная разбивка каналов передачи сигнала и нормирование изменения их относительной чувствительности,
нормирование некоторых параметров звукового излучателя, например, характеристик боковых лепестков диаграммы излучения, а также угол отклонения основного лепестка от номинального значения,
одновременный контроль значений параметров точки входа звукового луча и угла его преломления в материале,
верификация визуализированного образа, а также проверка алгоритмов визуализации, которые, главным образом, применяются при получении S-сканов.

Для подробного знакомства с образцом, смотрите статью в разделе Ультразвуковой контроль.

Дополнительная информация:

Метрологический статус образцов для ультразвукового контроля

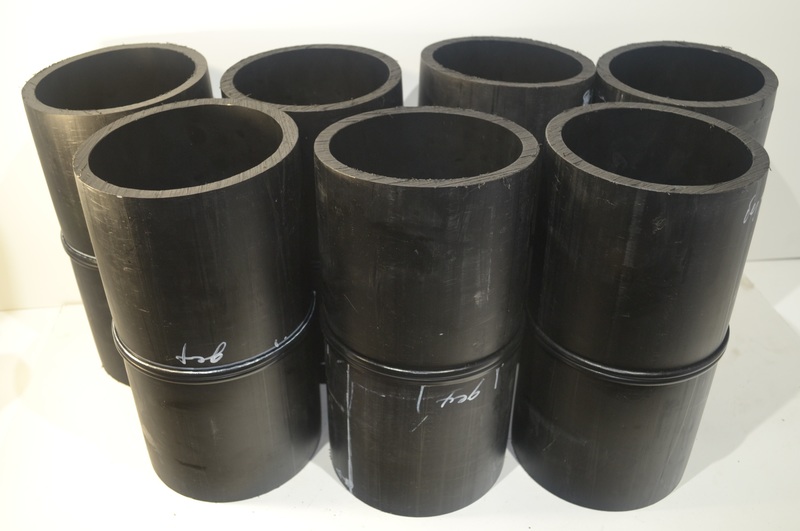

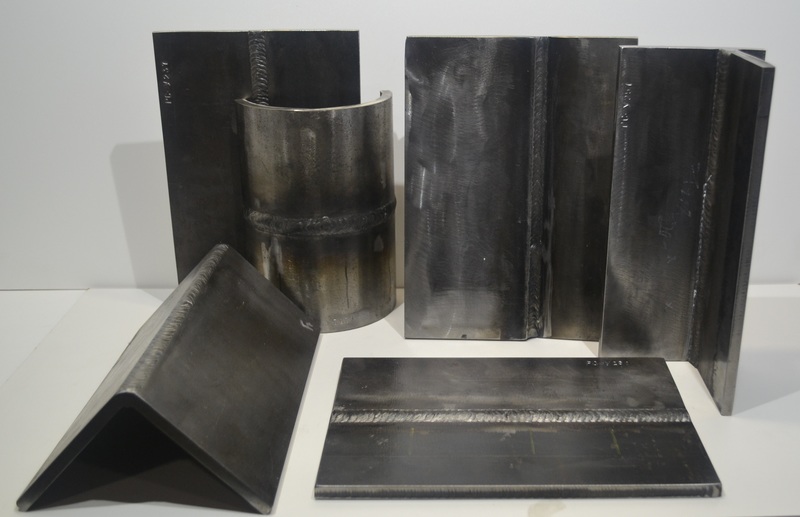

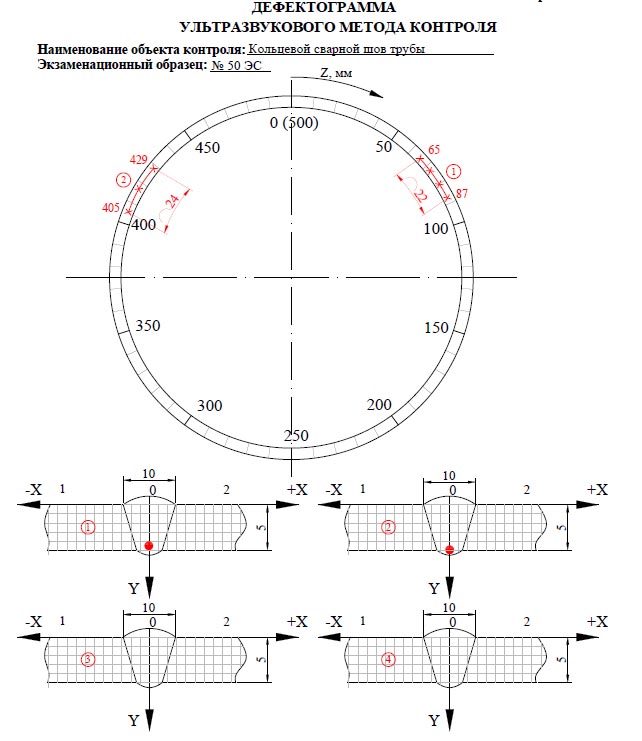

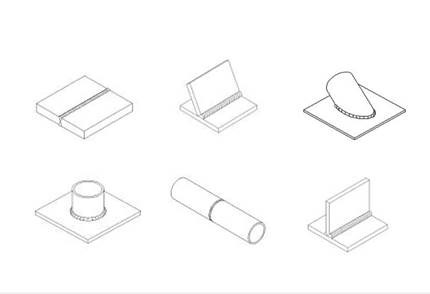

Экзаменационные образцы по ультразвуковому контролю используются для проведения практических экзаменов при аттестации специалистов неразрушающего контроля. Стандартный набор включает шесть образцов, каждый из которых имеет несколько характерных внутренних дефектов, возникающих в процессе производства и эксплуатации (поры, трещины, непровары, шлаковые включения и т.д.). На каждый образец разработан паспорт, содержащий описание образца (материал, габариты, нормативные документы), дефектограмму с указанием несплошностей и заключение о качестве контролируемого изделия выданное независимым экспертом III уровня.

Помимо стандартных, возможно изготовление наборов под конкретные объекты, в том числе по нормативам СДОС-11-2015, РД 34.17.302-97, СТО Газпром 2-2.4-083-2006, РД РОСЭК-001-96 и другим. По заявке возможно изготовление образцов с нестандартными формами и параметрами дефектов, а также образцов для экзаменов по УЗК с использованием фазированных антенных решеток и наборов для контроля полиэтиленовых труб. Купить образцы для аттестации по ультразвуковой дефектоскопии можно по цене указанной в прайс-листе. Помимо производства экзаменационных образцов, наша компания занимается аттестацией лабораторий и специалистов неразрушающего контроля.

Экзаменационные образцы для аттестации по ультразвуковой дефектоскопии можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург (СПб), Екатеринбург, Саратов. Архангельск, Астрахань, Барнаул, Белгород, Воронеж, Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Набережные Челны, Нальчик, Новокузнецк, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А также Республики Казахстан, Белоруссия и другие страны СНГ.
