Электромагнитно-акустический толщиномер А1270

Электромагнитно-акустический толщиномер А1270 предназначен для ручного измерения толщины деталей и узлов из сталей и алюминиевых сплавов без применения контактной жидкости. Толщиномер А1270 сделан в России и готов к работе, как в лабораторных условиях, так и на объектах подверженных агрессивным воздействиям окружающей среды при температуре от -30 до +50°C. Параметры толщиномера А1270 подтверждены свидетельством Госу­дарственный реестр средств измерений РФ. Прибор также внесен в реестр средств неразрушающего контроля ПАО «Газпром».

В электромагнитно-акустическом толщиномере А1270 реализована инновационная технология импульсного подмагничивания, преимуществом которой является отсутствие в ЭМА преобразователях постоянного магнита, что позволяет избежать сильного притяжения преобразователя к поверхности ферромагнитных объектов и исключает налипание металлической стружки на протектор преобразователя, увеличивая срок его службы.

Толщиномер А1270 обладает следующими отличительными особенностями:

• Диапазон измеряемых толщин от 0,5 до 50 мм.
• Быстрый доступ к функциям управления.
• Настройка параметров выбранного преобразователя с помощью встроенного в корпус юстировочного образца.
• Автоматическое определение скорости ультразвука на объекте известной толщины.
• Предустановленная база скоростей поперечных волн основных материалов с возможностью пополнения.
• Энергонезависимая память на 50 000 цифровых результатов измерений и 4 000 А-Сканов.
• Большой информативный цветной TFT дисплей.
• Возможность смены ориентации изображения при повороте прибора на 90 градусов.
• Управление яркостью подсветки прибора.
• Встроенный литиевый аккумулятор.
• Индикатор уровня заряда аккумулятора.
• Время непрерывной работы 9 ч.
• Звуковая, цветовая и виброиндикация.
• Дискретность индикации измерений толщины 0,01 или 0,1 мм.
• Передача данных на ПК через USB.
• Программное обеспечение для приема данных из прибора и сохранения их на ПК.
• Специализированный чехол – планшет, с возможностью крепления электронного блока прибора для удобства работы в труднодоступных местах и на высоте, защищает электронный блок толщиномера от грязи, воды и пыли.

Функциональные возможности А1270:

• Инновационное техническое решение, позволяющее исключить из конструкции ЭМА преобразователя мощные постоянные магниты путем замены их на импульсные электромагниты, исключает эффект сильного притяжения преобразователя к ферромагнитным материалам, сохраняет работоспособность преобразователя и упрощает процедуру сканирования, тем самым облегчая практическое применение толщиномера при ручном УЗ контроле.
• Использование двух типов ЭМА преобразователей поперечных волн – с радиальной и линейной поляризацией на базе разработанной технологии импульсного электромагнита.
• Подключение к электронному блоку прибора преобразователей с постоянным магнитом S7392 и S7394 с помощью специального переходника.
• Проведение измерений без предварительной подготовки поверхности объекта контроля и без применения контактной жидкости.
• Измерение толщины металлических изделий через коррозионное и лакокрасочное покрытие толщиной до 1,5 мм. При толщине покрытия 1,5 мм и толщине объекта контроля до 15 мм на экран прибора выводится значение толщины металлического изделия без учета покрытия.
• Сканирование объекта контроля.
• Толщинометрия изделий через воздушный зазор, путем крепления ЭМА преобразователя в специализированной каретке.
• Малая апертура ЭМА преобразователя (8 мм) позволяет проводить контроль труб малого диаметра (от 15 мм).
• Работа в режиме отображения результатов измерений в виде цифровых значений или в режиме с графическим отображением А-Скана сигнала.
• Режим В-Скан для отображения профиля исследуемого объекта контроля на дисплее прибора.

Режимы работы толщиномера A1270

Режим	Описание	Особенности	Изображения на дисплее

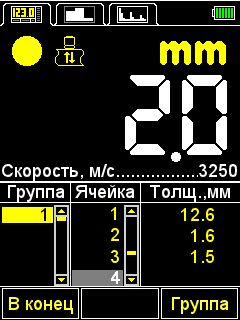

Режим ПАМЯТЬ	Применяется для оперативного определения толщины изделия с отображением на экране прибора ранее сохраненных результатов (группы - ячейки в группах - результаты). Отображение цифровых значений результатов измерений в горизонтальном и вертикальном положении дисплея	• Предварительный выбор группы, в которую будет сохранен результат из любого режима измерений. Распределение результатов по группам создает дополнительные удобства при последующем просмотре и анализе полученных результатов. • Коррекция сохраненных результатов, путем проведения повторных измерений с последующей записью новых данных в корректируемую ячейку памяти. Любой результат, вызывающий сомнение, может быть перезаписан.

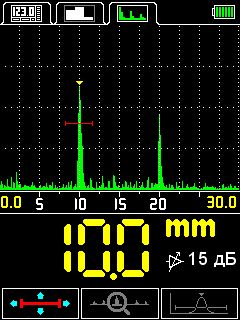

Режим А-СКАН	Применяется для проведения измерений с графическим отображением сигнала на дисплее прибора в виде А-Скана. Отображение А-Скана сигнала при горизонтальном и вертикальном положении дисплея.	• Режим позволяет исключить неточности в измерениях, вызванные наличием неоднородностей в материале объекта контроля. Сигналы визуализируются на экране в виде А-Сканов, а условия и критерии измерений устанавливаются непосредственно в процессе работы. • Выбор способа измерения: по первому превышению сигналом уровня строба; по максимуму сигнала в стробе; между двумя максимальными сигналами в стробе (позволяет осуществлять толщинометрию металла через лакокрасочные покрытия без зачистки);сложение всех сигналов в стробе (функция АКФ). • Просмотр выбранных участков сигнала, текущих параметров и настроек. • Сохранение изображения А-Скана вместе с цифровым результатом измерения.

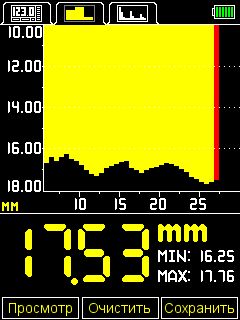

Режим В-СКАН	Применяется для поиска коррозионных повреждений при проведении сканирования объекта контроля с отображением графического В-Скана. Отображение В-Скана при горизонтальном и вертикальном положении дисплея, соответствующего профилю толщины контролируемого изделия.	• Построение графического изображения В-Скана на экране прибора при проведении измерений со скоростью до 10 кадров в секунду. • Задание скорости движения преобразователя. • Задание количества измерений на фиксированное расстояние. • Отображение как текущего результата измерения, так и минимального/максимального.

Технические характеристики заявленные производителем ультразвуковых толщиномеров А1207, А1208, А1209, А1210, и А1270 приведены в таблице

Параметр	Значение
	Толщиномер А1207	Толщиномер А1208	Толщиномер А1209	Толщиномер А1210	Толщиномер А1270
Фото толщиномера
Диапазоны измеряемых толщин (по стали)	0,8 - 100 мм	0,7 – 300 мм	0,7 – 300мм	0,7 – 300мм	0,5 - 50 мм
Дискретность индикации толщины:
- в диапазоне измерений от 0,7 до 99,99 мм	0,1мм; 0,01мм	0,1мм; 0,01мм (изменяемая)	0,1мм; 0,01мм (изменяемая)	0,1мм; 0,01мм (изменяемая)	-
- в диапазоне измерений от 100 до 300мм		0,1мм	0,1мм	0,1мм	-
Пределы допускаемой абсолютной погрешности, где Х - измеряемая толщина:
- при толщинах от 0,7 до 3,0 мм	±(0,005·X + 0,1) мм	±(0,01Х+0,1)	±(0,01Х+0,1)	±(0,01Х+0,1)	±(0,01Х+0,1)
-при толщинах от 3,01 до 99,99 мм		±(0,01Х+0,05)	±(0,01Х+0,05)	±(0,01Х+0,05)	±(0,01X+0,1)
-при толщинах от 100,0 до 300,0 мм	-	±(0,01Х+0,1)	±(0,01Х+0,1)	±(0,01Х+0,1)	-
Дополнительная погрешность при измерениях изделий с шероховатостью поверхности Rz=160, мм, не более	± 0,1	± 0,1	± 0,1	± 0,1	± 2·(0,01·Х+0,01)
Минимальный радиус кривизны измеряемых поверхностей	20 мм	20 мм	20 мм	20 мм
Диапазон настроек скорости ультразвука, м/с	от 1000 до 9000	от 500 до 19999	от 500 до 19999	от 500 до 19999	от 1000 до 9999
Возможность работы в режиме А-скан	нет	нет	нет	есть	есть
Тип встроенного преобразователя	РС ПЭП	ПС или РС ПЭП	РС ПЭП	ПС или РС ПЭП
Источник питания	NiMH аккумулятор	Литиевый аккумулятор	Литиевый аккумулятор	Литиевый аккумулятор	Литиевый аккумулятор
Продолжительность непрерывной работы от полностью заряженного аккумулятора	16 ч	9 ч	9 ч	9 ч	9 ч
Продолжительность зарядки, не более	14 ч	8ч	8ч	8ч	8ч
Тип дисплея	светодиодный индикатор	антибликовый, цветной TFT	антибликовый, цветной TFT	антибликовый, цветной TFT	антибликовый, цветной TFT
Объем памяти	-	50 000 измерений	50 000 измерений	50 000 измерений	50 000 измерений
Возможность передачи данных на ПК	-	есть	есть	есть	есть
Программное обеспечение	-	DataSaver A12T	DataSaver A12T	DataSaver A12T
Диапазон рабочих температур	от - 30°С до + 50°С	от - 30°С до + 50°С	от -20°С до +50°С	от -20°С до +50°С	от -30°С до +50°С
Габаритные размеры	125х25х15 мм	161x70x24 мм	161x70x24 мм	161x70x24 мм	190x87x40 мм
Масса	40 г	210 г	210 г	210 г	900 г
Средняя наработка на отказ, не менее	18 000 ч	18 000 ч	18 000 ч	18 000 ч	32 000 ч
Установленный срок службы	5 лет	5 лет	5 лет	5 лет	5 лет
Резюме	Высокое качество при минимальной цене, размерах и количестве функций. Оперативный и достоверный контроль труб малого диаметра (от 20 мм). Максимальная толщина до 30мм.	Использование износоустойчивого совмещенного ПЭП для контроля изделий с высоким затуханием ультразвука в диапазоне толщин от 0.8 до 300мм в том числе через ЛКП Использование РС ПЭП для поиска язвенной коррозии. Контроль в труднодоступных местах с помощью подключенных выносных преобразователей.	Прибор с базовыми функциями и возможностью работы со всей линейкой РС ПЭП. Износостойкий РС ПЭП для контроля гладких и корродированных поверхностей + возможность подключения высокотемпературного ПЭП для контроля объектов нагретых до +250 °С. Контроль в труднодоступных местах с помощью подключенных выносных преобразователей	Базовые функции толщиномера А1209 + возможность работы в режиме А-скана для контроля толщины через полиэтиленовые и лакокрасочные покрытия. Контроль в труднодоступных местах с помощью подключенных выносных преобразователей	Позволяет избежать сильного притяжения преобразователя к поверхности объектов из ферромагнитных сталей, исключает налипание металлической стружки на протектор преобразователя увеличивая его срок службы. Совместим с ЭМА преобразователями. Не требует применения контактной жидкости. Не требует предварительной обработки повержностей контроля.

Видео А1270 ЭМА толщиномер с импульсным подмагничиванием

Подпишитесь на наш канал YouTube

Базовый комплект поставки

1. А1270 – электронный блок ЭМА толщиномера
2. ЭМА преобразователь S3850 5.0A0D8ES со встроенным кабелем
3. Сетевой адаптер 220 В - 15 B
4. Кабель USB A- Micro B
5. Компакт диск с документацией и ПО
6. Сумка

Дополнительные материалы

• Сертификат Госстандарта РФ
• Описание типа средства измерения
• Руководство по эксплуатации (для приборов с s/n: 304xxx)
• Методика поверки
• Рекламный буклет
• Сертификат ООО НТЦ «Эксперт» - дилера ООО «АКС»

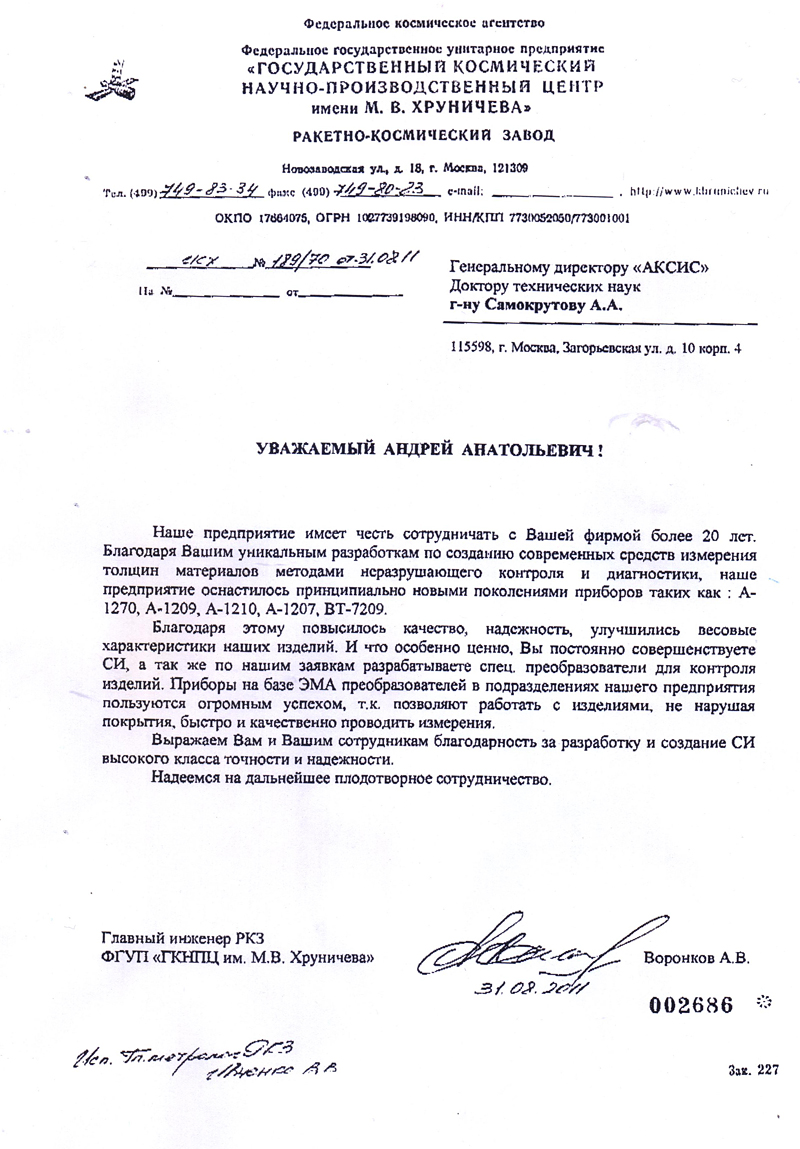

• Отзыв об электромагнитно-акустическом толщиномере А1270 от ФГУП «ГКНПЦ им. М. В. Хруничева»

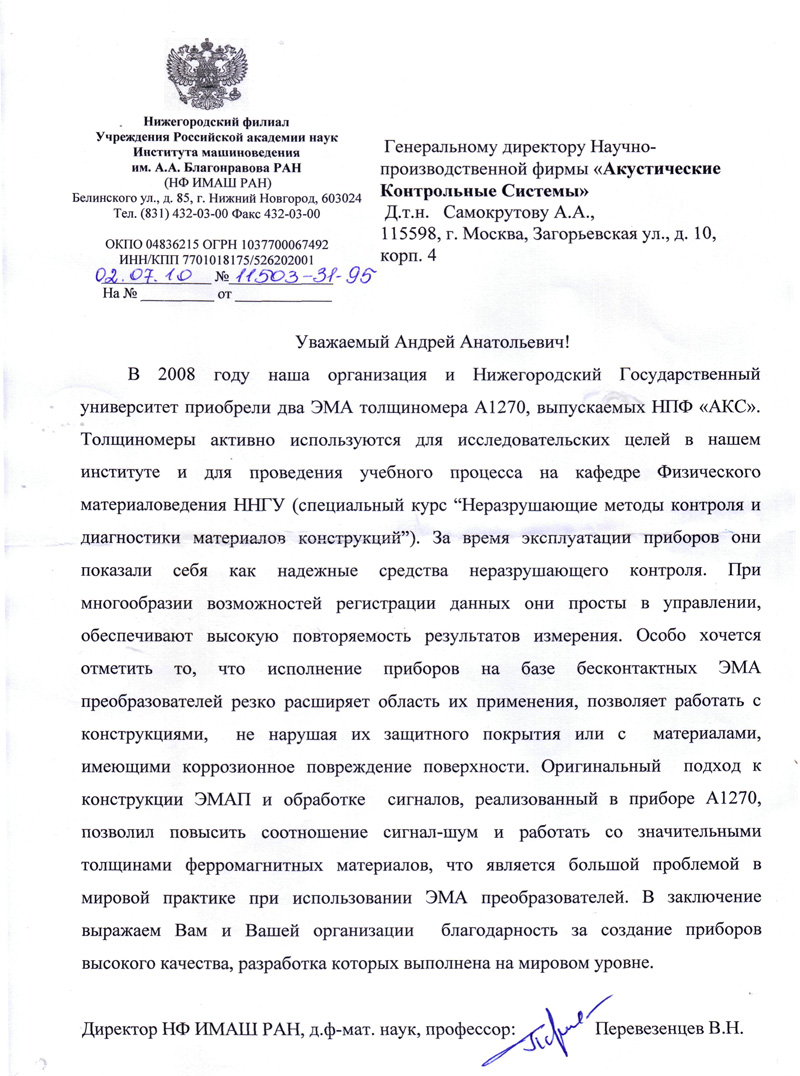

• Отзыв об электромагнитно-акустическом толщиномере А1270 от Нижегородского филиала Учреждения РАН Института машиноведения им. А.А. Благонравова РАН (НФ ИМАШ РАН)
