Ультразвуковой дефектоскоп USN 60

Ультразвуковой дефектоскоп USN 60 от компании Krautkramer (подразделение General Electric) предназначен для поиска и измерения характеристик скрытых дефектов, а также измерения толщины изделий из металлов и сплавов, в том числе чугуна и других крупнозернистых. USN 60 работает в частотном диапазоне 0,25 - 25 МГц и оснащен функцией построения кривой АРК и временной регулировкой чувствительности (ВРЧ), с функцией встроенных АРД-диаграмм (по заказу). Прибор работает с преобразователями всех типов кроме раздельно-совмещенных.

Дефектоскоп USN 60 оптимизирован для работы в полевых условиях российского климата. Защита корпуса от пыли и влаги выполнена на уровне IP54. Рабочий диапазон температур от -20°C до +55°C. Яркий ЖК-дисплей имеет четыре цветовые схемы для различных условий освещения. Время работы от аккумулятора 11 часов. Масса прибора с батареей - 3 кг. По заявке возможна демонстрация прибора на предприятии заказчика.

Дефектоскоп USN 60 внесен в Госреестр средств измерения РФ (№ 35723-07). Свидетельство о поверке входит в стандартный комплект поставки. Методика поверки приведена в 28 689МП. Срок гарантии и межповерочный интервал – 1 год. Поверить USN 60 можно в нашей метрологической службе. Помимо свидетельства Госреестра дефектоскопы серии USN 60 внесены в реестр средств неразрушающего контроля ПАО «Газпром». Производство – Германия.

Среди основных технических особенностей USN 60 можно выделить

  • Корректировка параметров прохождения ультразвукового сигнала для коррекции при работе на криволинейной поверхности
  • Возможность запуска развертки и стробирующих устройств АСД от поверхностного отражения при иммерсионном контроле;
  • Возможность регулировки усиления приемного тракта и высоты сигналов, отображаемых в А-развертке;
  • Автоматическое распознавание типа преобразователя и автоматическая установка нуля;
  • Режимы остроконечной и прямоугольной формы зондирующего импульса для повышения разрешающей способности при контроле в авиации.
  • Подавление донного эхо-сигнала для контроля качества акустического контакта, внешняя синхронизация;
  • Опция DGS (расстояние — усиление — размер) отображает кривую для определенного эквивалентного размера отражателя в функции расстояния от ультразвукового датчика до отражателя для 25 узкополосных датчиков.
  • Функция ERS (эквивалентный размер отражателя) автоматически рассчитывает соответствующий эквивалентный диаметр отражателя для любого эхо-сигнала на измерительном окне.
  • Опция BEA (аттенюатор эхо-сигнала, отражаемого от задней стенки образца) Обеспечивает независимое управление усилением в области окна В для контроля эхо-сигнала, отражаемого от задней стенки образца.
  • Установка требуемого значения скорости звука в материале путем введения этого значения непосредственно в прибор или по результатам его одноточечной или двухточечной калибровки по образцу известной толщины;
  • Автоматический расчет и индикация местоположения дефекта при наклонном прозвучивании;
  • Встроенная память на 200 измерительной блоков, включающих результаты измерений А-развертки с комментариями;
  • Автоматическая сигнализация наличия дефекта при выходе амплитуды сигнала за установленные допуски;
  • Возможность установки мин / макс пределов контролируемой толщины со звуковой индикацией выхода показаний за допуски (при работе в режиме толщиномера);
  • Выход VGA для подключения монитора ПК или проектора для многопользовательского просмотра.

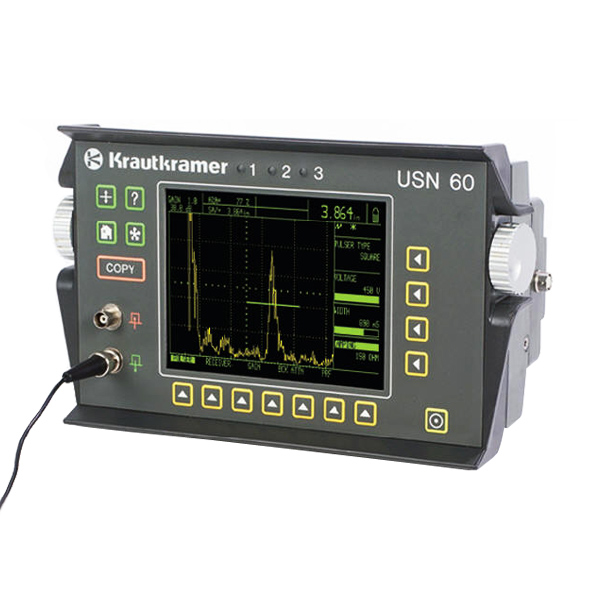

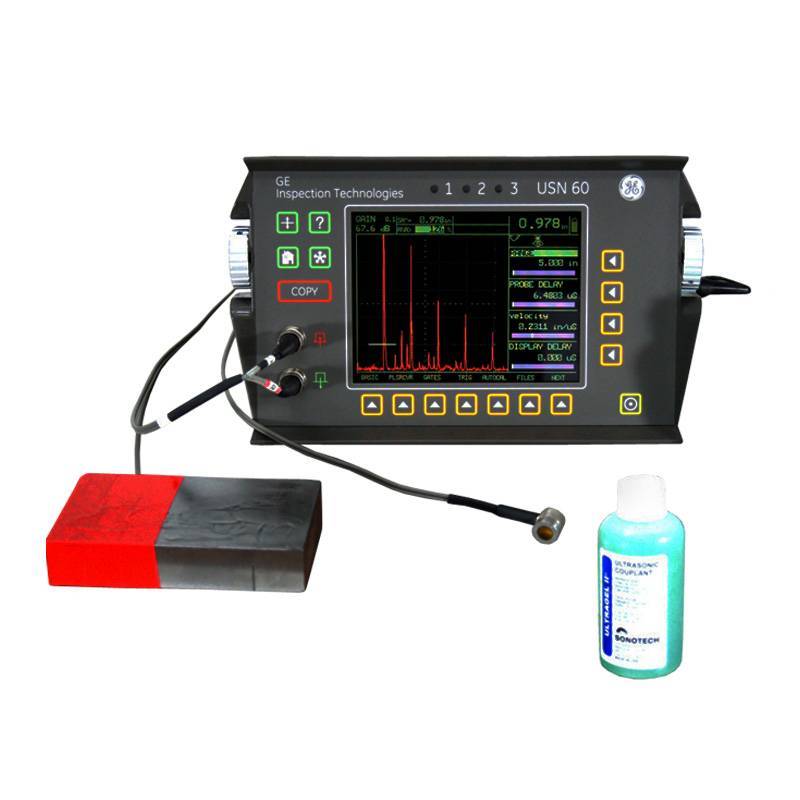

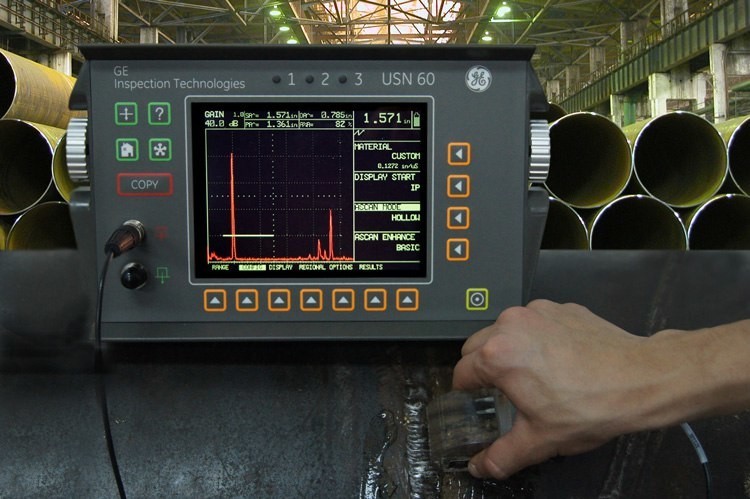

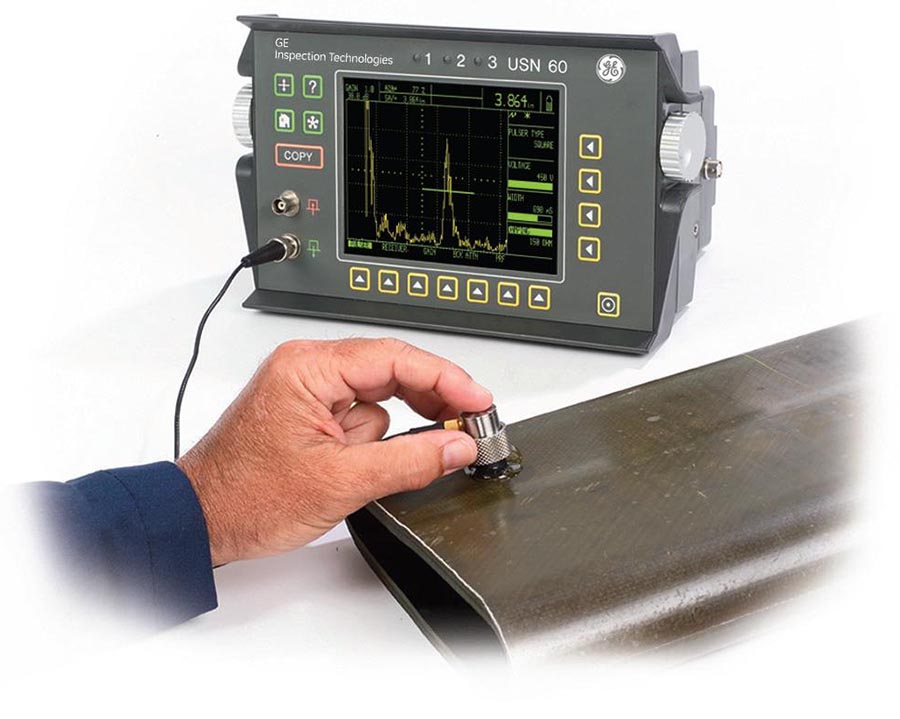

Ультразвуковой дефектоскоп USN 60 Ультразвуковой дефектоскоп USN 60 Ультразвуковой дефектоскоп USN 60 Ультразвуковой дефектоскоп USN 60

Технические и метрологические характеристики ультразвуковых дефектоскопов USN 60 и USN 60L приведены в таблице

Характеристика Значение
Диапазон USN 60 от 0,040” до 1 100” (от 1 мм до 28 м) по стали;
диапазон выбирается фиксированными интервалами или изменяется непрерывно
Диапазон USN 60L диапазон от 0,040” до 480” (от 1 мм до 12 м)
Скорость распространения ультразвука в материале Непрерывная настройка от 0,0098 до 0,6299 дюйм/мкс (от 250 до 16 000 м/с);
65 выбираемых значений скорости распространения ультразвука в материале
Задержка отображения показаний от -20 до 3 498 мкс в стали (в зависимости от диапазона)
Задержка датчика (смещение нуля) от 0 до 999,9 мкс
Демпфирование 50, 75, 150, 500 Ом
Усиление от 0 до 110 дБ, регулируется с выбранным шагом 0,1, 0,5, 1,0, 2,0, 6,0,
задается пользователем, с возможностью блокировки
Режимы испытаний Импульсный отраженный сигнал, сдвоенный, сквозная передача
Генератор Прямоугольные импульсы возбуждения
Амплитуда импульсов (в режиме генератора прямоугольных импульсов) от 50 до 450 В, шаг при регулировке по 10 В
Пределы допускаемой абсолютной погрешности измерения толщины, мм ±(0,1 + 0,02Х), где Х - измеренное значение толщины, мм
Пределы допускаемой относительной погрешности измерения координат дефекта при наклонном прозвучивании, % ± 10
Пределы допускаемой относительной погрешности измерения амплитуды эхо-сигналов, дБ ±0,5
Ширина импульсов
(в режиме генератора прямоугольных импульсов)
Настраивается от 50 до 1 000 нс с шагом 10 нс
Энергия импульса (режим узких пиков) Низкая, высокая
Частота повторения импульсов для USN 60 Автоматическая малая, автоматическая большая, ручная настройка от 15 до 6 000 Гц (режим узких пиков)
и от 15 до 2000 Гц в режиме генератора прямоугольных импульсов, с шагом 5 Гц,
внешний сигнал синхронизации (только в режиме узких пиков)
Частота повторения импульсов для USN 60L Ограничена до 2 000 Гц как для режима узких пиков, так и для режима генератора прямоугольных импульсов
Ширина полосы пропускания (полоса пропускания усилителя) от 0,25 до 25 МГц, с 10 выбираемыми настройками, в том числе вся полоса пропускания
Окна контроля Два независимых окна контроля дефектов, управляемые во всем диапазоне развертки
Режимы измерения Обнаружение, мульти-эхо с выбираемым обнаружением по фронту или по пику
Детектирование Положительная полуволна, отрицательная полуволна, полная волна, РЧ
Режекция (подавление) От 0 до 80 %, линейно
Единицы измерения Дюймы, миллиметры или микросекунды, выбираются
Рабочая температура от −20 до 55 °C; хранение от −25 до 70 °C
Языки Английский, немецкий, французский, испанский, итальянский, португальский, норвежский,
шведский, финский, датский, голландский, русский, чешский, румынский, словацкий на выбор
Разъемы датчиков BNC или Lemo, выбираются при заказе
Клавиатура Международные символы
Батарейное питание Литий-ионная аккумуляторная батарея; в качестве замены никель- металлгидридные,
никель-кадмиевые или щелочные батареи
Продолжительность работы при батарейном питании 11 часов при питании от литий-ионной батареи
Габаритные размеры Ширина 11,1'', высота 6,75’’, глубина 6,25’’ (282 х 171 х 159 мм)
Масса 6,6 фунтов (3,0 кг) с литий-ионной батареей; 3,5 фунта (1,6 кг) без батареи
Цветовые области Простая идентификация области и расстояний однократного отражения на А-сканах
или при помощи фоновых цветов сетки при контроле преломленным лучом
Расчет параметров сварного шва Упрощает нормирование показателей качества сварного шва
в соответствии с техническими условиями AWS D1.1 (Формула D = A − B − C).
Гарантия 2 года условной гарантии на детали и работоспособность; свободная гарантия в течение 2 лет после возврата изделия в течение 13 месяцев после приобретения для повторной сертификации
Защита от пыли
(защита от брызг)
В соответствии с IEC 529 степень защиты IP54
Соответствие стандартам ЭМС: EN 55011 EN61000-6-2:2001. Ультразвук: EN 12668 ASTM E1324
E317 ANSI/NCSL Z 540-1-1994 MIl STD 45662A MIL STD 2154

Комплект поставки:

  • Дефектоскоп ультразвуковой USN 60 с преобразователями по заявке
  • Устройство для зарядки аккумуляторов
  • Li-Ion аккумулятор
  • Руководство по эксплуатации 28 689РЭ
  • Методика поверки 28 689МП
  • Укладочный кейс
  • Свидетельство о поверке

Дополнительные принадлежности:

Дополнительная информация

Купить ультразвуковой дефектоскоп USN 60 можно по официальной цене производителя. Цена дефектоскопа - по запросу. Смотрите так же разделы: Услуги по ультразвуковому неразрушающему контролю, Гель для УЗК, Поверка ультразвуковых дефектоскопов, Аренда дефектоскопа, Аттестация специалистов по ультразвуковому методу, Аттестация лабораторий по УЗК.



Ультразвуковой дефектоскоп USN 60 можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А также Республики Казахстан, Белоруссия и другие страны СНГ.
