Акустический импедансный дефектоскоп АД-50К

Акустический импедансный дефектоскоп АД-50К

Акустический импедансный дефектоскоп АД-50К предназначен для контроля всей гаммы современных композитных материалов с возможностью реализации и комбинирования различных методов контроля. Схема дефектоскопа имеет четыре генератора и позволяет работать как в импульсном, так и непрерывном режиме возбуждения преобразователя.

Дефектоскоп АД-50К сочетает в себе последние современные достижения аналоговой и цифровой техники, широкую универсальность, богатые функциональные возможности, удобство и простоту пользования, высокую надежность. Память прибора позволяет сохранять сигнал, его спектральную характеристику, параметры настройки и результаты измерения. Небольшой вес и сменный аккумулятор, а также современный хорошо читаемый и морозостойкий дисплей позволяют использовать дефектоскоп в любых цеховых, полевых и аэродромных условиях.

Дефектоскоп композитных материалов АД-50К реализует импедансный, вихретоковый и метод свободных колебаний. Такая универсальность позволяет решать ему все многообразие задач по контролю:

  • поиск расслоений в композитных материалах, находящихся на различной глубине.
  • оценка глубины залегания расслоений
  • поиск непроклея сотовых конструкций
  • поиск объемных дефектов и трещин в углепластиках и прочих электропроводящих материалах;
  • оценка электропроводности углепластиков;
  • измерение толщины покрытий на углепластиках.

Особенности и преимущества дефектоскопа АД-50К:

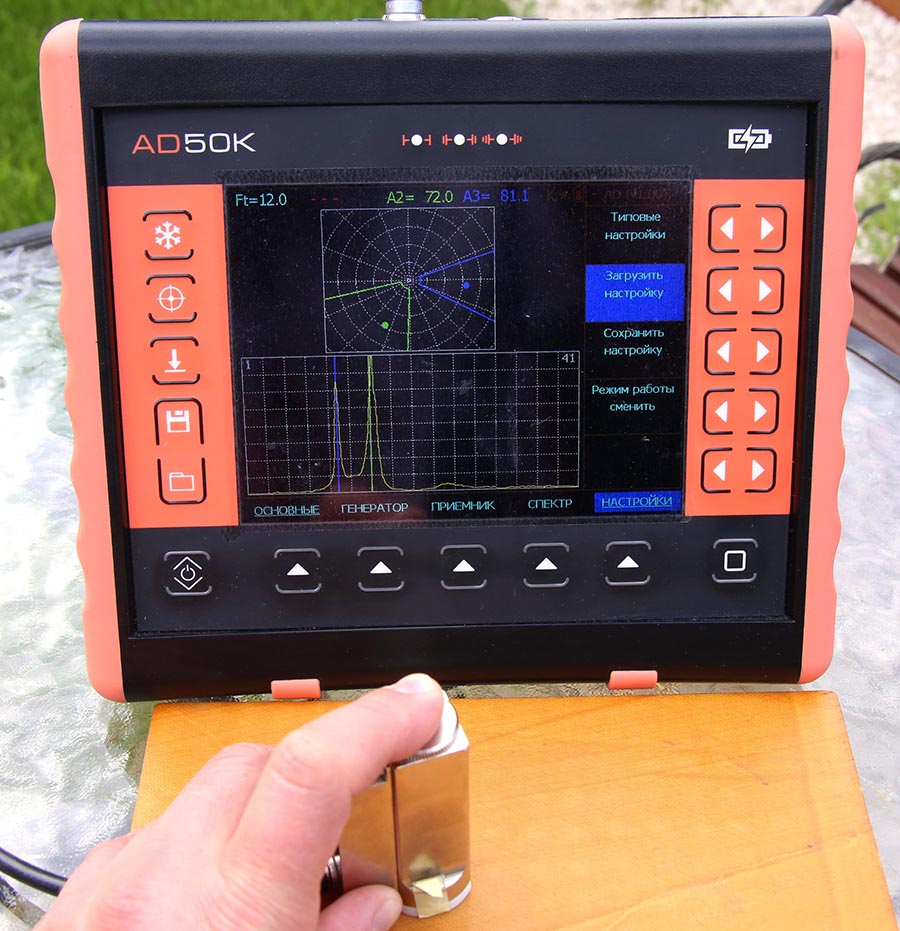

  • Одновременное отображении реального сигнала с преобразователя и его спектра с раздельным регулированием усиления во временной и спектральной области.
  • Цветовая развертка типа "водопад", позволяющая выделять цветом амплитуды сигналов, аналогично классическому С-скану для УЗК. Высокая информативность развертки позволяет суммировать данные о сигнале и находить дефекты там, где другие приборы не дают результата.
  • Три независимые зоны в частотной области, позволяющие реализовывать любые методики работы
  • Дифференциальный режим, позволяющий записать сигнал с годного участка образца для удаления структурных шумов и сравнивать текущий сигнал с ним.
  • Непрерывный режим возбуждения с отображением сигнала в комплексной плоскости
  • Комбинирование различных режимов отображения информации
  • Цветной TFT дисплей 135 x 100 мм (640 х 480 точек)
  • Возможность подключения любых импедансных, вихретоковых и ударных преобразователей
  • Отдельная регулировка усиления во временной и частотной областях
  • Различные виды разверток экрана
  • Оконные функции Блэкмана, Хеннинга, Хэмминга
  • Регулировка положения строба во временной области и три независимых зоны контроля в частотной области
  • Сохранение 100 настроек и 1000 результатов контроля
  • Интерфейс Ethernet для связи с ПК
  • Питание: Li-ion аккумулятор или внешний блок питания
  • 8 часов работы от аккумулятора

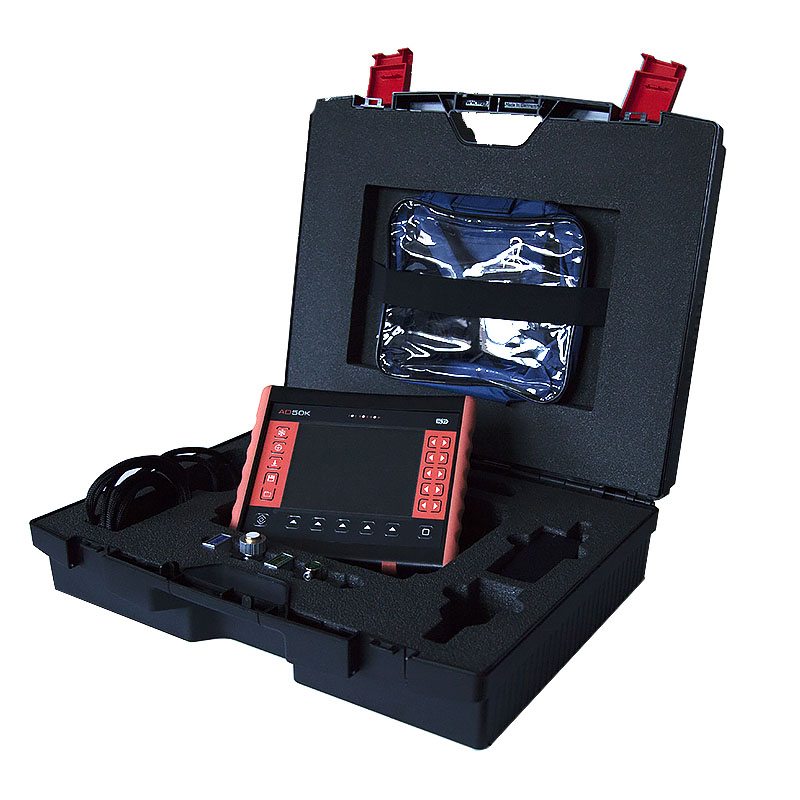

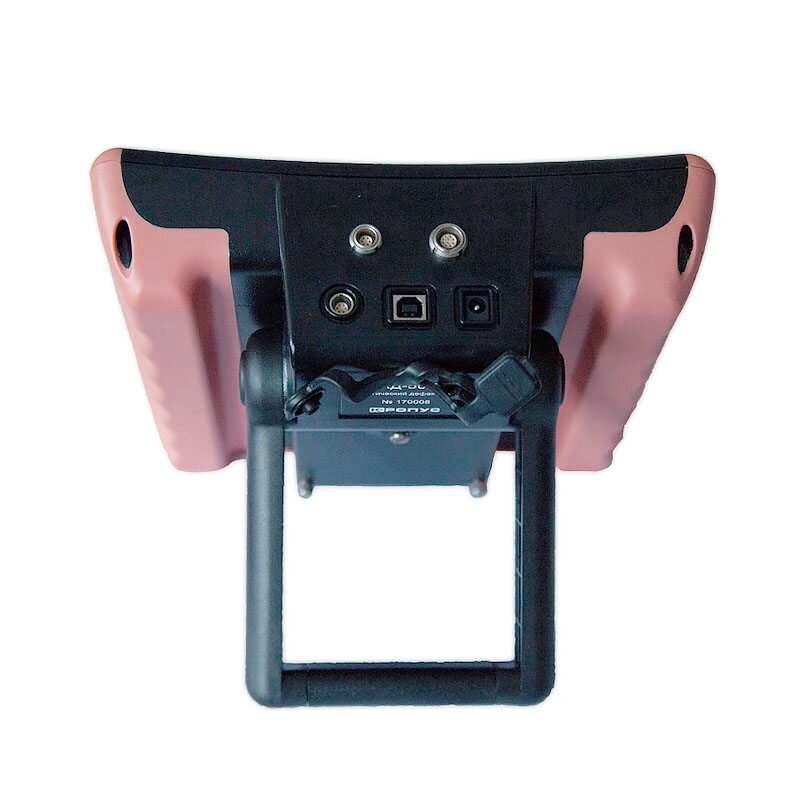

Акустический импедансный дефектоскоп АД-50К Акустический импедансный дефектоскоп АД-50К Акустический импедансный дефектоскоп АД-50К

Технические характеристики акустического дефектоскопа АД-50К

Параметр Значение
Импульс возбуждения комбинированный - радиоимпульс + прямоугольный импульс. Частота и длительность импульсов регулируется
Максимальная амплитуда возбуждения на каждом из противофазных выходов генератора 20±1В
Диапазон рабочих частот от 50 Гц  до 2 МГц
Предел допускаемой относительной погрешности установки частоты возбуждения преобразователя 0.1 %
Регулировка ширины полосы частот отображаемого спектра в диапазоне рабочих частот от 1 до 40 кГц
Общий диапазон регулировки усиления сигнала на входе 110 дБ
Раздельная регулировка усиления сигнала Предварительный усилитель: 0 - 70 дБ
Цифровое усиление : 0 - 40 дБ
Усиление в спектральной области: 0 - 100 дБ
Шаг регулировки усиления 0.1 - 1 - 2 - и 10 дБ
Тип приемника линейный, квадратурный, согласованный
Максимальная глубина обнаружения дефекта зависит от частоты, типа преобразователя и свойств материала
Минимальный размер обнаруживаемого дефекта зависит от частоты, типа преобразователя и свойств материала
Оконные функции прямоугольная, Хэмминга, Хеннинга, Блэкмана
Дифференциальный режим есть
Автоматическая балансировка преобразователя есть
Типы используемых преобразователей импедансный раздельно-совмещенный;
импедансный совмещенный;
ударный с микрофонным приемником;
ударный с пьезоэлектрическим приемником;
вихретоковый
Реализуемые методы контроля импедансный;
свободных колебаний;
вихретоковый
Отображение сигнала радиосигнал во временной области, спектр, комплексная плоскость, С-скан "водопад"
Зоны контроля три независимых зоны АСД в частотной области, регулируемый по положению строб во временной области
Автоматическая Сигнализация Дефектов (АСД) световая и звуковая,
индивидуальная логика определения дефекта в зоне
Дисплей Цветной, TFT 640 х 480 точек (135 х 100 мм).
Специальная функция для работы на ярком солнечном свет
Память 100 настроек
1000 протоколов контроля
Интерфейс USB
Разъем подключения преобразователей LEMO FGG.1B 6 pin + 10 pin
Питание дефектоскопа Аккумулятор UCD-52. Li-ion 10.8 В, 5000 mА/ч или внешний блок питания 15В DC
Время работы от аккумуляторов не менее 8 часов
Диапазон рабочих температур от -30 C до +55 C
Размер (В x Ш x Д) 200 мм x 225 мм x 80 мм
Масса 1,5 кг с аккумуляторами

Купить акустический импедансный дефектоскоп АД-50К можно по официальной цене производителя. Цена дефектоскопа - по запросу. Смотрите так же разделы: Неразрушающий контроль в авиации, Услуги по ультразвуковому неразрушающему контролю, Проведение импедансного контроля.



Акустический импедансный дефектоскоп АД-50К можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А так же Республики Казахстан, Белоруссия и другие страны СНГ.
