Акустический импедансный дефектоскоп ИД-92НМ

Акустический импедансный дефектоскоп ИД-92НМ предназначен для акустического контроля многослойных клеевых конструкций, изделий из слоистых пластиков, композитных, сотовых и других материалов с большим затуханием. В основе работы дефектоскопа лежит акустический импедансный метод неразрушающего контроля, при котором с помощью излучающего пьезоэлемента в изделии ударно возбуждаются упругие колебания, которые принимаются приемным пьезоэлементом и по параметрам сигнала с приемного пьезоэлемента судят о наличии дефекта в изделии. Принятый акустический сигнал с преобразователя усиливается, после чего через аттенюатор поступает в вычислительный блок и выводится на стрелочный индикатор дефектоскопа. Стрелочный индикатор дефектоскопа отображает величину, пропорциональную действующему значению амплитуд спектральных составляющих сигнала в заданной полосе частот.

Особенности и преимущества дефектоскопа ИД-92НМ:

  • Дружественный интерфейс "включи и работай"
  • "Сухой" контакт преобразователя и контролируемого объекта
  • Комплектуется двумя типами преобразователей: совмещенным (SP) и раздельно-совмещенным (RSP)
  • Комплектация преобразователей износостойкими корундовыми (искусственный сапфир) наконечниками, что в разы увеличивает срок службы, а также исключает вероятность повреждения (царапания) контролируемой поверхности
  • Повышенное пылезащитное исполнение преобразователей (опционально)
  • Минимальный размер обнаруживаемого дефекта в изделиях из композиционных материалов совмещенным преобразователем – 5 мм
  • Световая, звуковая и визуальная сигнализации обнаружения дефекта
  • Металлический ударопрочный корпус с прорезиненной ручкой, позволяющей фиксировать прибор в различных положениях
  • Не требует долгой настройки, настраивается на бездефектном участке обследуемого объекта

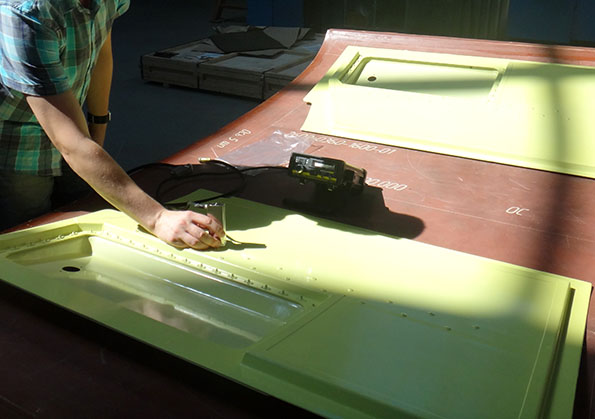

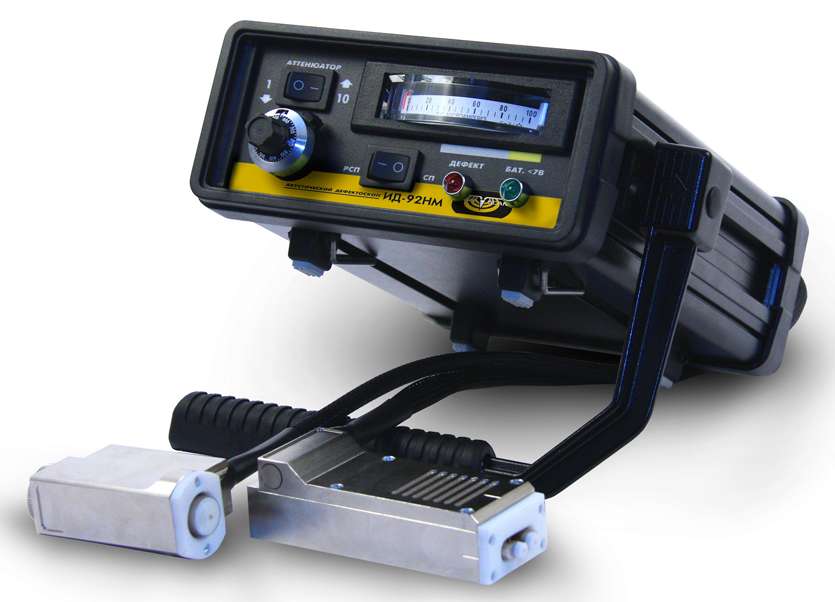

Акустический импедансный дефектоскоп ИД-92НМ Акустический импедансный дефектоскоп ИД-92НМ Акустический импедансный дефектоскоп ИД-92НМ

Технические характеристики акустического дефектоскопа ИД-92НМ

Параметр Значение
Диапазон рабочих температур, град. С -10...+40
Габариты электронного блока, мм 62 х 152 х 200
Габариты SP преобразователя, мм 67 х 28 х 45
Габариты RSP преобразователя, мм 100 х 32 х 22
Масса электронного блока, кг 0,8
Минимальный радиус кривизны выпуклой /вогнутой поверхности, мм 6 / 20
Диаметр минимальной зоны контроля SP / PSP, мм 20 / 50
Питание батарея / сеть, В 3,7 Li-ion / 220

Базовая комплектация:

  • ИД-92НМ - электронный блок акустического импедансного дефектоскопа
  • Преобразователь SP.AKASCAN - совмещенный преобразователь
  • Преобразователь RSP.AKASCAN - раздельно-совмещенный преобразователь
  • Стандартный образец СО-91
  • Сумка для транспортировки ИД92
  • Зарядное устройство
  • Li-Ion аккумулятор 3200 mAh
  • Паспорт
  • Свидетельство о первичной поверке

Купить акустический импедансный дефектоскоп ИД-92НМ можно по официальной цене производителя. Цена дефектоскопа - по запросу. Смотрите так же разделы: Услуги по ультразвуковому неразрушающему контролю, Услуги по импедансному контролю, Аттестация специалистов по ультразвуковому методу, Аттестация лабораторий по УЗК.



Акустический импедансный дефектоскоп ИД-92НМ можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А так же Республики Казахстан, Белоруссия и другие страны СНГ.
