Ультразвуковой дефектоскоп Интротест-2

Ультразвуковой дефектоскоп Интротест-2

Многоканальные ультразвуковые дефектоскопы серии Интротест-2.Х предназначены для обнаружения и измерения координат дефектов типа несплошности, измерений отношения амплитуд сигналов от дефектов, измерений толщин при ручном и автоматизированном ультразвуковом неразрушающем контроле. Дефектоскопы являются: по области применения - дефектоскопами общего назначения, по конструктивному исполнению - стационарными, по устойчивости к механическим воздействиям - обыкновенными, по степени участия оператора в процессе ультразвукового неразрушающего контроля - автоматизированными или ручными.

Электронный блок дефектоскопов представляет собой промышленный компьютер с несколькими (от одной до восьми) ультразвуковыми измерительными платами дефектоскопических каналов, платой устройства синхронизации и платой ввода-вывода управляющих сигналов. Каждый дефектоскопический канал оборудован генератором импульсов возбуждения ПЭП, усилителем электрических импульсов ПЭП, аналогово-цифровым преобразователем (далее -АЦП), устройством синхронизации и устройством обработки информации на базе микропроцессора. Для излучения и приема импульсных ультразвуковых колебаний к дефектоскопическим каналам подключается ПЭП из комплекта ультразвуковых преобразователей дефектоскопа.

Ультразвуковые преобразователи из комплекта дефектоскопов являются прямыми, совмещенными, иммерсионными ПЭП общего назначения, в комплект входят ПЭП для дефектоскопии и толщинометрии. Условное обозначение ПЭП из комплекта дефектоскопов соответствует требованиям Приложения 2 ГОСТ 26266-90, основные показатели соответствуют требованиям таблицы 1 ГОСТ 26266-90.

Дефектоскопы реализуют эхо-импульсный, зеркально-теневой и теневой методы ультразвукового неразрушающего контроля. Дефектоскопы позволяют измерять толщину объекта контроля эхо-методом и локальным методом свободных колебаний (далее - резонансный метод), а также регистрировать в памяти прибора параметры настройки и информацию о дефектах.

Дефектоскопы выпускается в двух исполнениях - в виде электронного блока с встроенными монитором и клавиатурой, или в виде электронного блока, к которому подключаются внешние монитор и клавиатура.

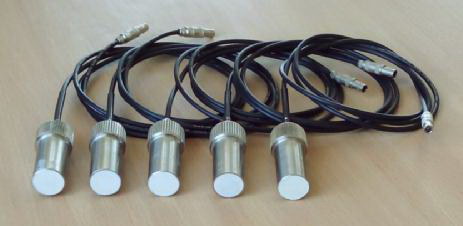

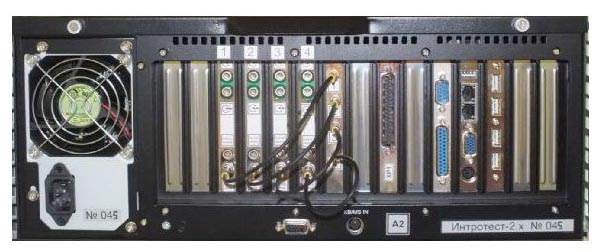

Ультразвуковой дефектоскоп Интротест-2. Общий вид ПЭП Ультразвуковой дефектоскоп Интротест-2. Вид сзади

Прибор внесен в Госреестр средств измерений РФ (№ 38168-15). Производство – Россия. Срок гарантии – 12 месяцев.

Технические характеристики ультразвукового дефектоскопа Интротест-2

Технические характеристики Модификация дефектоскопа
Интротест-2.1 Интротест-2.2 Интротест-2.3
Диапазон частот, МГц 0,7 - 14 0,6 - 18 0,8 - 30
Диапазон контроля, мм 4800
Скорость ультразвуковой волны, м/с 500 - 10000
Количество каналов 1 - 64
Генератор:
Амплитуда зондирующего импульса, В
Длительность зондирующего импульса, мкс
Максимальная частота следования зондирующих импульсов, кГц

125; 300
≤350
1

150; 250
80 – 480
4

50 – 300
50 – 200
20
Усилитель:
Максимальная чувствительность, мкВ
входное сопротивление, Ом

100
50; 300

60
50; 300;

40
50
Регулировка усиления, дБ:
диапазон
шаг регулировки

100
0,1

100
0,1

100
0,1
Задержка нуля, мкс 0 - 800 0 - 800 0 - 200
Задержка развертки, мкс 0 - 800 0 - 800 0 - 200
Дискретность при измерении расстояний, мм:
в режиме дефектоскопа
в режиме толщиномера

0.1
0,001

0.1
0,001

0.1
0,001
Погрешность глубиномера, мм:
в режиме дефектоскопа
в режиме толщиномера

± (0,5 + 0,01×x)
± (0,002 + 0,005×x)
Представление сигналов на дисплее В детектированном виде
В высокочастотном виде
Способы измерения амплитуды сигнала Относительно начала отсчета в дБ
Превышение над уровнем строба в дБ
Типы разверток А, В, С - сканы
Автоматическая сигнализация дефектов Два независимых строба
Световая и звуковая сигнализация
Временная регулировка чувствительности:
Диапазон
Длительность зоны ВРЧ, мкс
Количество точек кривой ВРЧ

24
0,2 – 800
20

80
0,2 – 800
20

80
0,2 – 200
20
Характеристики цифрового глубиномера:
Способы измерения
Измеряемые величины

По пику; по фронту; по переходу через «0»
Координаты X, Y; толщина; интервал между двумя сигналами
Режим стоп-кадр Заморозка А-скана
Память Непрерывная запись в процессе сканирования А, В, С-сканов с
параметрами сигнала в стробе;
сохранение настроек дефектоскопаи параметров ПЭП
Режим толщиномера:
Диапазон толщин, мм
Погрешность толщиномера, мм

0,2 – 2400
± (0,005 + 0,005×L)
Характеристики дисплея Варианты исполнения:
Встроенный LCD-дисплей 6";
Стандартный SVGA-дисплей;
Сенсорная панель.
Представляемая информация Информация о текущих и сохраненных настройках
Просмотр сохраненных результатов контроля
Возможности коммуникации Ethernet; 16 дискретных входов/выходов
Питание 220 В
Температурные пределы эксплуатации дефектоскопа 5 - 40°С
Массо-габаритные характеристики В зависимости от исполнения

Комплектация - по заказу.
