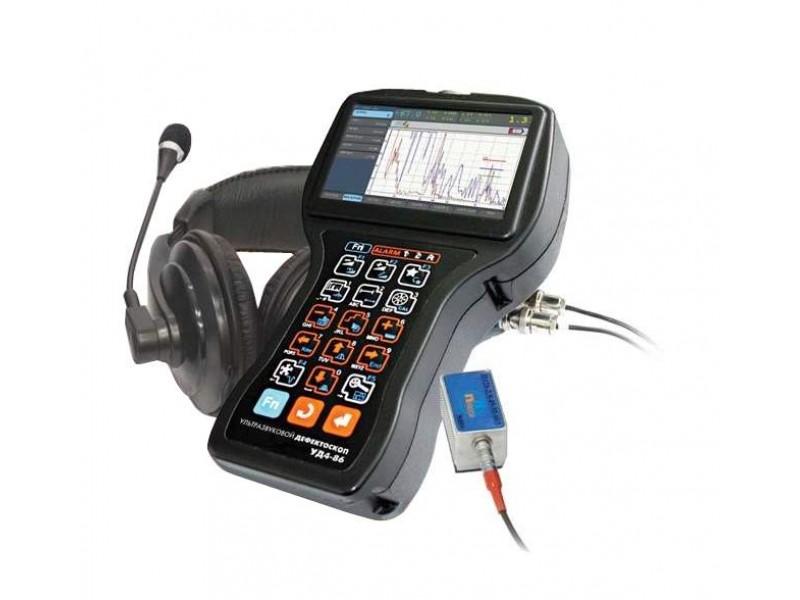

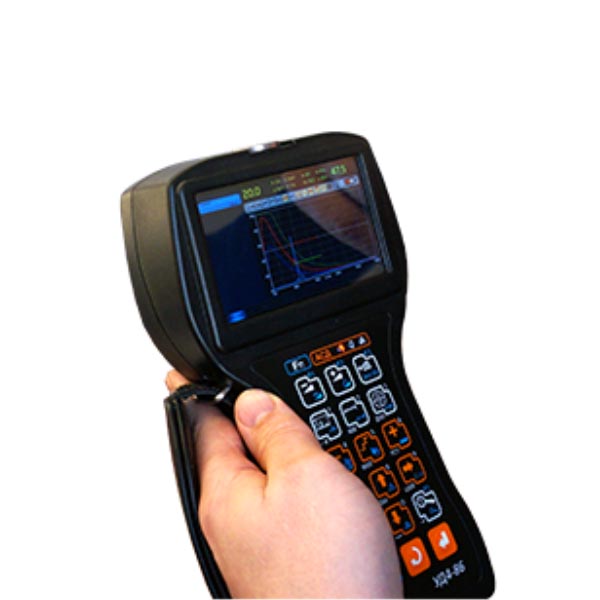

Ультразвуковой дефектоскоп УД4-86
Ультразвуковой дефектоскоп УД4-86 предназначен для проведения ручного контроля продукции на наличие дефектов типа нарушения сплошности и однородности материалов, готовых изделий, полуфабрикатов и сварных соединений. Также прибор может быть использован для оценки скорости распространения УЗ колебаний, координат залегания дефектов, измерения отношений амплитуд сигналов, отраженных от дефектов, измерения эквивалентных размеров дефектов, оценки скорости распространения ультразвуковых колебаний в различных материалах, измерения толщины изделий при одностороннем доступе к ним и измерения толщины с формирование многомерных файлов.
Дефектоскоп УД4-86 в основном применяется для контроля качества сварных швов целостности материала паровых котлов, железнодорожного полотна, сооружений из конструкционной стали, баллонов, летательных аппаратов и деталей автомобилей. Помимо изделий из металлов ультразвуковые дефектоскопы могут эффективно использоваться для контроля качества композитных, пластмассовых и керамических объектов. Широкий диапазон опций программного обеспечения позволяет значительно упростить определение местоположения самых различных дефектов: от скрытых трещин, пустоты, расслоения, неметаллические включения.
Принцип действия дефектоскопа основан на способности ультразвуковых колебаний (далее по тексту - УЗК), возбуждаемых ПЭП дефектоскопа, распространяться в контролируемом изделии и отражаться от внутренних дефектов или границ поверхностей изделия. Отраженные УЗК принимаются ПЭП, преобразовываются в пропорциональные электрические сигналы и обрабатываются по заданному алгоритму. После обработки сигналы отображаются на экране дефектоскопа в виде информации, позволяющей делать выводы о наличии и координатах залегания дефектов, а также об их эквивалентных размерах.
Прибор выпускается в двух версиях «БАЗОВАЯ» и «ТОЛЩИНОМЕР+», по дополнительному заказу прибор может иметь две версии прошивки одновременно.
«БАЗОВАЯ» версия прибора:
- ручной контроль продукции на наличие дефектов типа нарушения сплошности и однородности материалов, готовых изделий, полуфабрикатов и сварных соединений;
- измерение координат залегания дефектов;
- оценка скорости распространения УЗ колебаний в различных материалах;
- измерение эквивалентных размеров дефектов;
- измерение отношений амплитуд сигналов, отраженных от дефектов.
Версия «ТОЛЩИНОМЕР+»:
- измерение толщины изделий при одностороннем доступе к ним;
- формирование многомерных файлов с результатом измерения толщины объекта контроля.
Основные режимы и опции:
- режим генератора - «ударное возбуждение» / «прямоугольный импульс»;
- автоматические алгоритмы калибровки различных ПЭП (прямые, наклонные, поверхностной волны);
- режим автоматического построения кривых АРД одновременно для трех различных браковочных уровней (поисковый, контрольный и браковочный);
- режим построения кривой ВРЧ и DAC. Построение DAC кривых согласно EN 1712, EN 1713, EN 1714, ASTM E 164, ASME, ASME III, JIS 23060, GB 11345;
- динамический диапазон усиления приемного тракта два режима от 0 до 110 дБ;
- режим автоматической регулировки усиления (АРУ);
- режим контроля акустического контакта;
- режим измерения параметров эхо-сигнала по «снимку» сигнала максимальной амплитуды;
- режим высокоточного измерения толщины изделия с применением измерительного маркера;
- режим «разметка развертки по отражениям» (применяется для контроля сварных соединений);
- режим «ПИК» - накопление максимальной огибающей сигналов, режим актуален при поиске мелких дефектов и работе в условиях нестабильного акустического контакта;
- наличие двух независимых измерительных стробов с тремя уровнями фиксации, а также системы автоматической сигнализации дефектов (звуковая и световая) по каждому измерительному стробу;
- различные режимы детектирования сигнала – радио-сигнал, положительная или отрицательная полуволна, двухполупериодный;
- быстрая передача данных на ПК посредством USB стандартными средствами операционной системы;
- Режимы отображения информации: А-скан; Б-скан, С-скан (для версии «Толщиномер+»);
- формирование протокола контроля в виде стандартного графического файла в формате *.jpg для возможности просмотра на любом ПК.
Преимущества дефектоскопа УД4-86:
- Оптимальный размер и формат дисплея с разрешением 800х480 пикселей обеспечивает качественное разделение и восприятие информации, а также не вызывает излишнего зрительного напряжения у дефектоскописта;
- удобный корпус и малый вес прибора позволяют легко управлять дефектоскопом в замкнутых пространствах и труднодоступных местах;
- вызов наиболее часто используемых режимов с помощью клавиатуры или «мультименю».
- проведение дефектоскопии, толщинометрии, оценки скорости распространения УЗ колебаний в различных материалах;
- наличие различных версий программного обеспечения («прошивки») дефектоскопа для решения специализированных задач контроля;
- работа со всеми типами ПЭП.
- степень защиты корпуса дефектоскопа – IP65;
- дефектоскоп устойчив к воздействию ионизирующего излучения и рассчитан на работу в условиях повышенной влажности;
- температурный диапазон окружающего воздуха от -30 до +45°С.

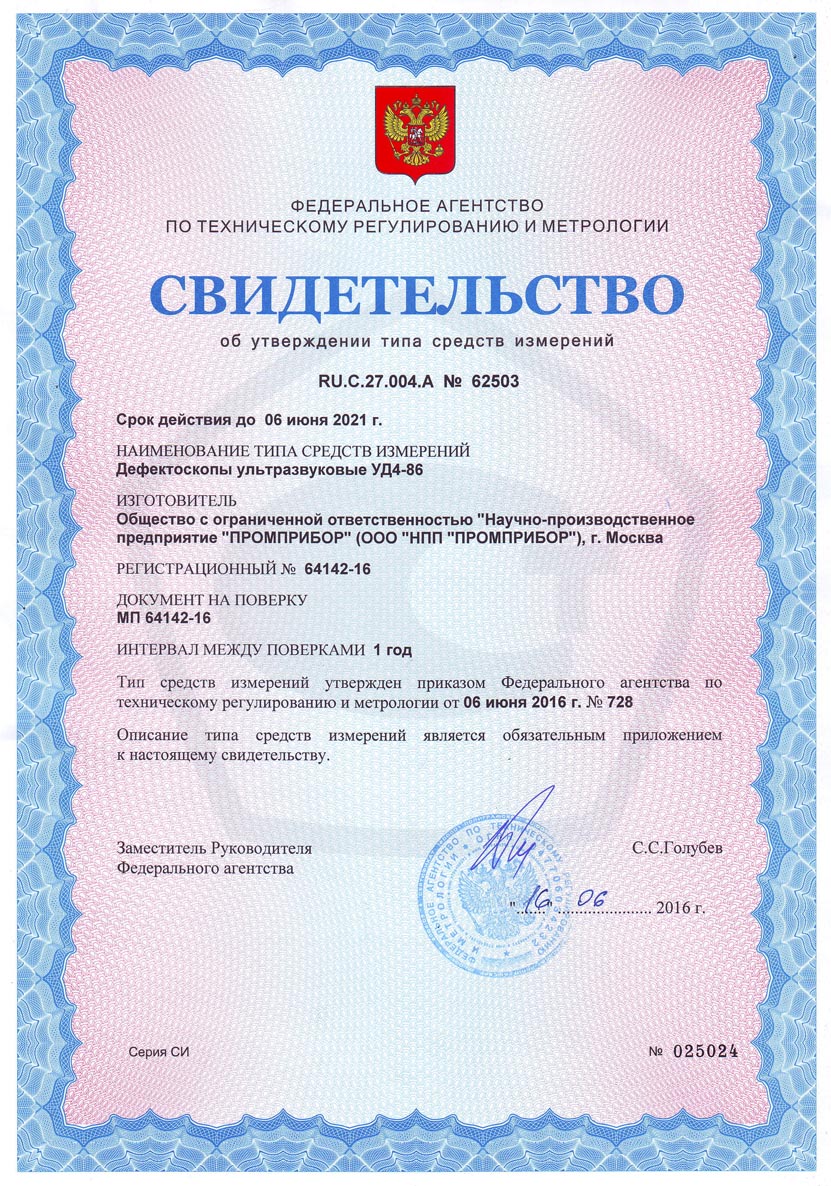

Прибор внесен в Госреестр средств измерений РФ (№ 64142-16). Производство – Россия. Средний полный срок службы - 10 лет, срок гарантии – 12 месяцев.
Технические характеристики ультразвукового дефектоскопа УД4-86:
| Параметр | Значение |
| Экран | Цветной TFT (800 х 480) дисплей, размер экрана 97мм х 60 мм |
| Отображение результатов | А-Скан, одновременный вывод до 5 измеренных параметров по выбору пользователя. Дополнительно, для версии «Толщиномер+» построение среза и/или карты толщин с привязкой к реальной координате ПЭП. |
| Частотный диапазон приемного тракта | от 0,4 до 20 МГц. Возможные устанавливаемые значения частот: 0,4; 1,0; 1,25; 1,8; 2,0; 2,5; 3,0; 4,0; 5,0; 6,0; 7,0; 8,0; 10; 15; 20 МГц |
| Частотный диапазон широкополосных фильтров | Возможные устанавливаемые значения частот: «0,2 – 1,2»; «0,2 – 10»; «0,5 – 4»; «1,5 – 8,5»; «2,0 – 21,5»; «5 – 15»; «8,0 – 26,5»; «0,2 – 27» МГц |
| Зондирующий импульс | - прямоугольный с амплитудой: 50; 100; 150; 200; 250; 300; 400 В - ударный с амплитудой: 50; 300 В |
| Частота повторения зондирующих импульсов | от 15 до 2000 Гц – для прямоугольного ЗИ и от 15 до 6000 Гц – для ударного ЗИ с шагом 1; 10; 100 Гц |
| Диапазон изменения коэффициента усиления приемного тракта | от 0 до 110 дБ с дискретностью установки 0,1; 0,5; 1,0; 2,0; 3,0; 6,0; 10,0 дБ |
| Диапазон задержки развертки относительно импульса возбуждения | от 0 до 8000 мм с дискретностью 0,1; 1; 10; 100 мм |
| Диапазон установки длительности измерительного строба | от 1 до 8000 мм с дискретностью 0,1; 1; 10; 100 мм |
| Диапазон измерений глубины и координат залегания дефектов (по стали) | от 1 до 6000 мм |
| Диапазон измерений толщин изделий | от 0,6 до 6000,0 мм |
| Диапазон измерений эквивалентного диаметра/площади отражателя | от 1 до 20 мм / от 0,8 до 314,0 мм2 |
| Диапазон установки скорости распространения УЗК | от 1000 до 10000 м/с с дискретностью установки 1; 10; 100; 1000 м/с |
| Диапазон установки угла ввода УЗК пьезоэлектрического преобразователя (ПЭП) | от 0 до 90º с дискретностью установки 0,1; 1,0; 10,0º |
| Диапазон установки линейной компенсированной отсечки | от 0 до 80 % высоты экрана с дискретностью установки 1; 10 % |
| Временная регулировка чувствительность (ВРЧ) и Distance Amplitude Correction (DAC) | - диапазон до 110 дБ; - количество точек кривой – 32; - построения кривой ВРЧ по DAC. |
| Кривая Амплитуда Расстояние Диаметр (АРД) | - автоматическое построение до 3-х кривых для различных браковочных уровней; |
| - калибровка по отражателям в настроечных образцах, мерах и на объекте контроля; | - возможность построения кривой ВРЧ по АРД. |
| Детектирование сигнала | радиосигнал, двухполупериодный, положительная и отрицательная волна |
| Измерительные стробы | - два независимых трехуровневых строба ("поисковый", "контрольный" и "браковочный"); - дополнительный строб контроля качества акустического контакта; - специальный строб системы Автоматической Регулировки Усиления (АРУ) |
| Автоматическая сигнализация дефектов | звуковая, световая, визуальная |
| Оценка параметров эхо-сигналов | Измерение абсолютного расстояния от ЗИ до сигнала в выбранном измерительном стробе либо относительного расстояние между сигналами в двух стробах; Измерение абсолютной и относительной амплитуды сигналов относительно середины экрана или 80% или уровня активного строба с учетом ВРЧ; Измерение координат дефектов; Измерение толщины изделия при одностороннем доступе с дискретностью 0,01 мм; Измерение эквивалентной площади или эквивалентного диаметра дефектов. |
| Встроенная память | карта microSD 2 Гб (с возможностью расширения до 64 Гб), используется для сохранения настроек и результатов контроля |

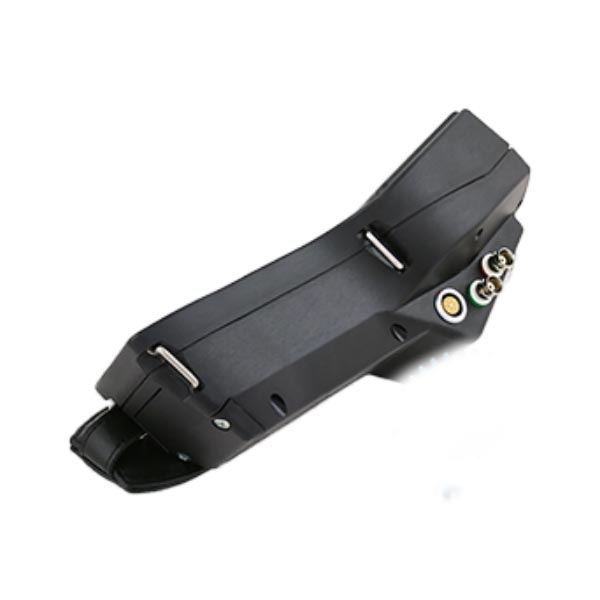

| Разъемы | ПЭП (2xBNC); USB-2.0: USB тип А; ДП (Lemo); головные телефоны (Lemo) |
| Питание | аккумуляторная батарея 12 В (легкосъемная) с емкостью не менее 4500 мА*час; зарядное устройство питается от сети переменного тока с напряжением от 187 до 242 В, частотой (50 ± 1) Гц |
| Автономное время работы | не менее 8 часов |
| Условия эксплуатации | от -30°С до +45°С |
| Размер (В×Ш×Д) | 241 мм × 112 мм × 134 мм |
| Вес | не более 0,95 кг с аккумуляторной батареей |
Комплект поставки дефектоскопа по согласованию с Заказчиком может комплектоваться различными ПЭП, стандартными образцами и программным обеспечением для работы в различных отраслях промышленности.
