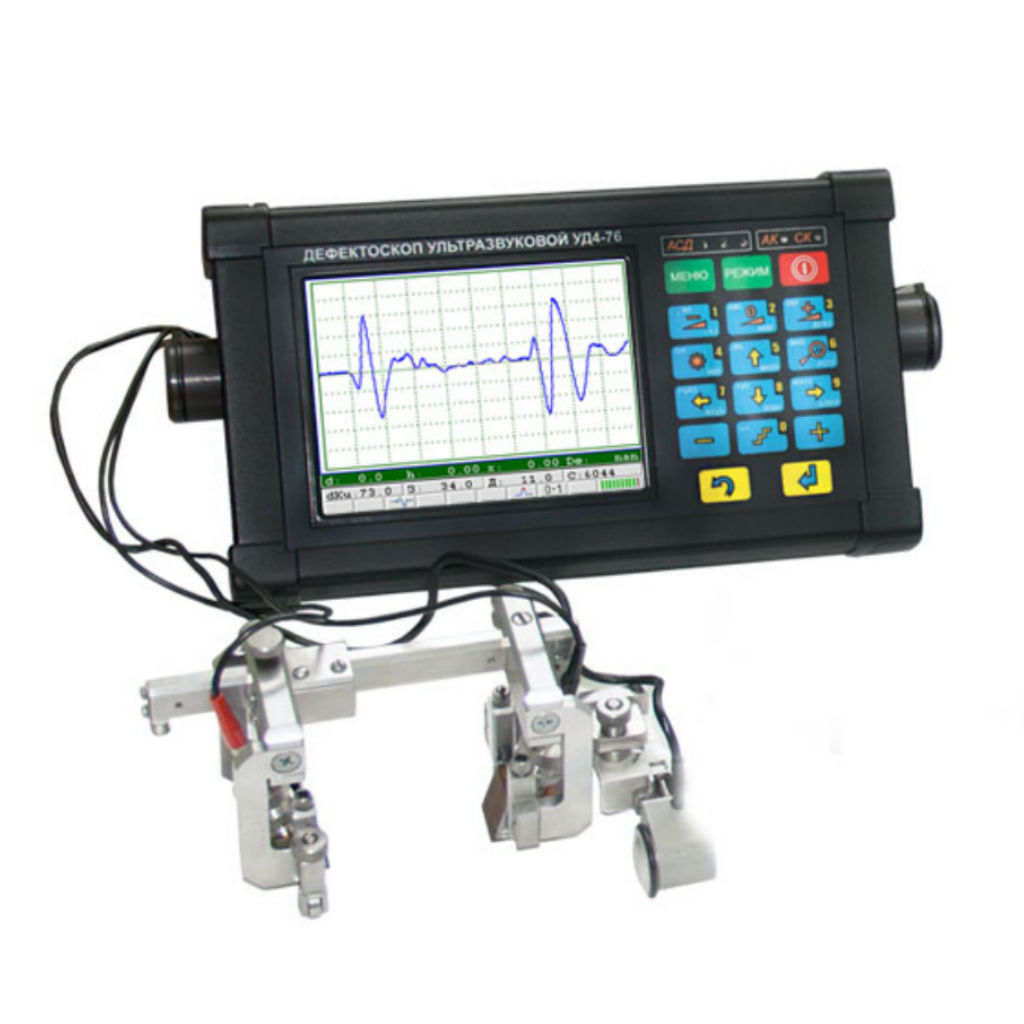

Ультразвуковой дефектоскоп УД4-76 (версия TOFD)
Ультразвуковой дефектоскоп УД4-76 (версия TOFD) предназначен для ручного неразрушающего контроля на наличие дефектов типа нарушения сплошности и однородности материалов готовых изделий, полуфабрикатов и сварных (паяных) соединений, измерений глубины и координат залегания дефектов, измерений толщины изделий при одностороннем доступе к ним, измерений отношений амплитуд сигналов, отраженных от дефектов, измерений эквивалентных размеров дефектов, оценки скорости распространения ультразвуковых колебаний (УЗК) в различных материалах.

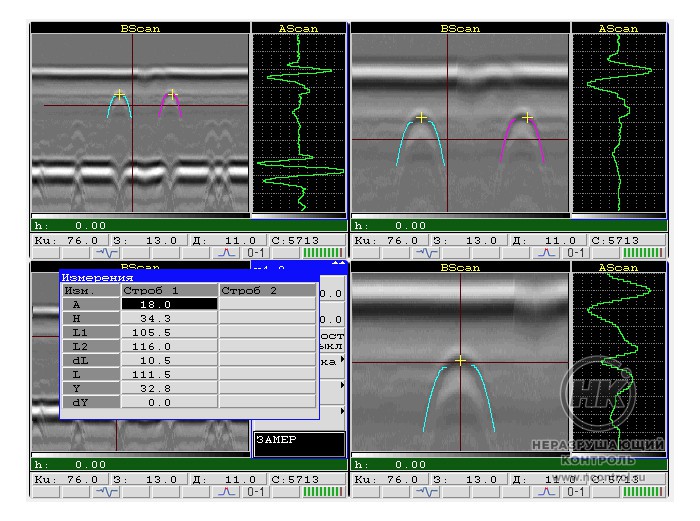

Функция томографа позволяет отображать и сохранять результаты контроля в виде Б-сканов с привязкой к пути сканирования. Включено несколько режимов работы с АРД-диаграммами, что позволяет мобильно определять эквивалентные размеры дефектов. Ультразвуковой дефектоскоп УД4-76 адаптирован и полностью соответствует требованиям нормативной документации, действующей в различных производственных секторах, таких как: атомная энергетика, металлопроизводство, трубная промышленность, железнодорожный транспорт и т.д.

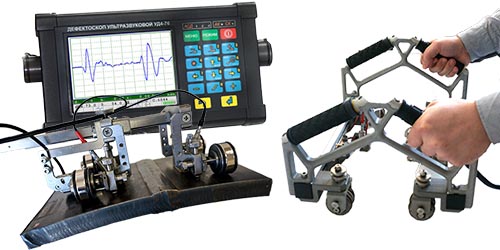

Метод TOFD реализуется с помощью двух датчиков, работающих в раздельном режиме. Предназначен для ручного контроля стыковых сварных соединений, плоских поверхностей и труб. Для обеспечения постоянного расстояния между точками ввода данных преобразователей и ориентации их относительно друг друга используется ручное сканирующее устройство. Также реализована функция обеспечения информации о положении ультразвуковых преобразователей с помощью датчика пути.
В приборе УД4-76 (версия TOFD) реализованы два независимых измерительных строба с системой сигнализации дефектов (звуковая и световая) по каждому из стробов. При этом каждый строб имеет: три уровня срабатывания — «браковочный», «контрольный», «поисковый», обозначенные на экране дефектоскопа красным, синим и зелёным цветом + соответствующие цвета световой сигнализации АСД по каждому из стробов.
Для обработки результатов контроля ультразвукового дефектоскопа УД4-76, расширения его функциональности и повышения удобства работы с прибором служит программа «Ультра УДх-7х». Данная программа предусматривает работу с сохранёнными данными на персональном компьютере.
Преимущества ультразвукового дефектоскопа УД4-76 TOFD:
- специальные режимы работы, реализованные на базе программного пакета прибора и адаптированные под задачи заказчика (среди них: режим «Пик», режим «Разметка развертки», автоматические алгоритмы калибровки ПЭП, Режимы автоматического построения АРД-диаграмм и ВРЧ-кривых, сохранение данных в виде радиочастотного Б-скана, построение «карты коррозий» и «карты толщин» и т.д.);
- эргономичность дефектоскопа при работе на объекте (большой TFT-дисплей, малый вес прибора, удобное меню, наличие автоматической звуковой и световой сигнализации дефектов по трем уровням: поисковый, контрольный, браковочный);
- индивидуальный комплект поставки, в который входит набор ультразвуковых датчиков, адаптированных под контроль конкретной номенклатуры сварных соединений и других объектов УЗ контроля.
Преимущества контроля TOFD:
- обнаруживает дефекты независимо от их ориентации, в отличие от эхо-импульсного метода;
- в отличие от рентгенографического метода TOFD может обнаружить дефекты, ориентированные перпендикулярно контролируемой поверхности;
- высокая степень повторяемости результатов контроля;
- точное определение размеров дефекта;
- большая скорость сканирования сварного шва;
- отображение результатов контроля одним участком.
Отличительные особенности дефектоскопа УД4-76 TOFD:
- большой цветной высококонтрастный TFT дисплей;
- металлический защитный корпус;
- система АСД: 3 трехцветных светодиода, звуковая сигнализация;
- удобная навигация по меню;
- работа с различными типами ПЭП;
- возможность подключения сканера с датчиком пути;
- возможность создания звуковых комментариев ко всем типам сохраняемых данных;
- поддержка USB;
- реализация программного обеспечения под различные задачи контроля;
- различные формы отображения А-сканов: РЧ/2п.п./+п.п./-п.п.;
- динамическое изменение характеристик генерирующего тракта в зависимости от включаемых частотных фильтров;
- формы отображения информации: А-скан, Б-скан, ортогональные виды, карта коррозии;
- возможность проведения механизированного контроля сварных швов дифракционно-временной метод (TOFD);
- возможность сохранении данных TOFD в виде РЧ Б-сканов.
Сервисные функции прибора:
- измерительный строб акустического контакта;
- режим «электронная лупа»;
- режим «стоп кадр» (режим фиксации изображения экрана);
- возможность отображения двухполупериодного сигнала, положительной, отрицательной полуволн и радиосигнала (RF);
- возможность записи А-Скана и Б-Скана;
Прибор внесен в Госреестр средств измерений РФ (№ 32724-06). Производство – Россия. Срок гарантии – 12 месяцев.
Технические характеристики ультразвукового дефектоскопа УД4-76 (версия TOFD):
| Параметр | Значение |
| Диапазон измеряемой толщины изделий | от 0,5 до 6000 мм |
| Диапазон измерения глубины и координат залегания дефекта (по стали) | от 1,0 до 6000 мм |
| Диапазон установки скорости распространения УЗК | от 1000 до 15000 м/с с дискретностью установки 1,0; 10,0; 100,0; 1000,0 м/с |
| Максимальная задержка развертки изображения | 12000 мм с с дискретностью установки 1,0; 10,0; 100,0; 1000,0 мм |
| Диапазон установки угла ввода УЗК | от 0 до 90 град. с дискретностью установки 0,1; 1,0; 10,0 град. |
| Задержка (в призме) | от 0 до 100 µs |
| Частота генератора | от 0,4 до 15 МГц |
| Частота ЗИ | от 30 до 1000 Гц с дискретностью 1; 10; 100 Гц |
| Рабочие режимы | А-скан, Б-скан |
| Диапазон изменения коэффициента усиления приемного тракта | от 0 до 100 дБ с дискретностью установки 0,1; 0,5; 1,0; 10,0 дБ |
| Амплитуда зондирующего импульса генератора | 20; 200 В |
| Диапазон измерения эквивалентного диаметра/площади | от 1 до 20 мм/ от 0,8 до 314,0 мм2 |
| Детектирование сигнала | радиосигнал (RF), двухполупериодный сигнал, положительная и отрицательная волна |
| Отсечка шумов | от 0 до 80 % с дискретностью установки 1; 10 % |
| Стробы | два независимых трехуровневых строба ("поисковый", "контрольный" и "браковочный"); два дополнительных специальных строба |
| Режимы измерения | пик, фронт |
| Дискретность измерения | 0,00039 дюйм 0,1 мм |
| Сигнализация дефекта | звуковая, световая, визуальная |
| Количество настроек | 100 |
| Языки и единицы | русский, английский, китайский (возможны дополнительные по требованию заказчика), единицы система СИ |
| Связь с ПК | USB порт |
| Батарея | аккумуляторная батарея 12В |
| Время работы от батареи | не менее 8 часов |
| Питание от сети переменного тока | переменный ток однофазная сеть, от187 до 242 вольт, частотой 50 Гц. |
| Экран | цветной TFT |
| Размер экрана | 4,65 х 3,46 дюйм 118 х 88 мм |
| Разрешение экрана | 320 х 240 пиксель |
| Размер А-скана, W x H | 320 х 200 пиксель |
| Габаритные размеры | 9,72 х 5,79 х 3,15 дюйм 247 х 147 х 80 мм |
| Масса дефектоскопа с аккумуляторной (без комплекта ПЭП кабелей и футляра) | не более 3,5 кг |
| Рабочая температура | от +14 до +113 ºF от -10 до +45 ºC |
| Защита от воздействия окружающей среды | IP 65 по ГОСТ 14254 |
Комплект поставки дефектоскопа - по согласованию с Заказчиком.
