Ультразвуковой дефектоскоп ECHOSCOPE 1095
Цифровой ультразвуковой дефектоскоп ECHOSCOPE 1095 — это новое поколение ручных приборов c высоким уровнем комфорта, прибор, с которым контролировать стало проще. Он обладает преимуществами цифровой технологии контроля: прочные механические и электронные компоненты с большим высококонтрастным экраном и удобными практическими инструкциями - просто активируйте мастера и следуйте инструкциям на экране. Это надежный прибор и поэтому может использоваться на открытом воздухе или в тяжелой промышленной среде.

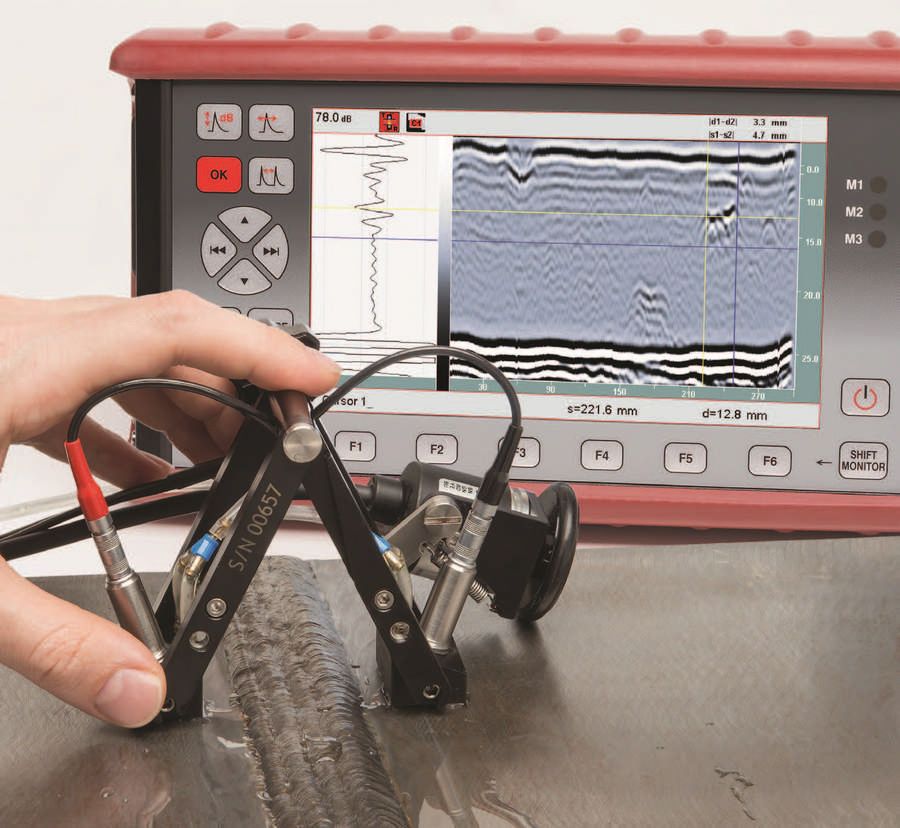

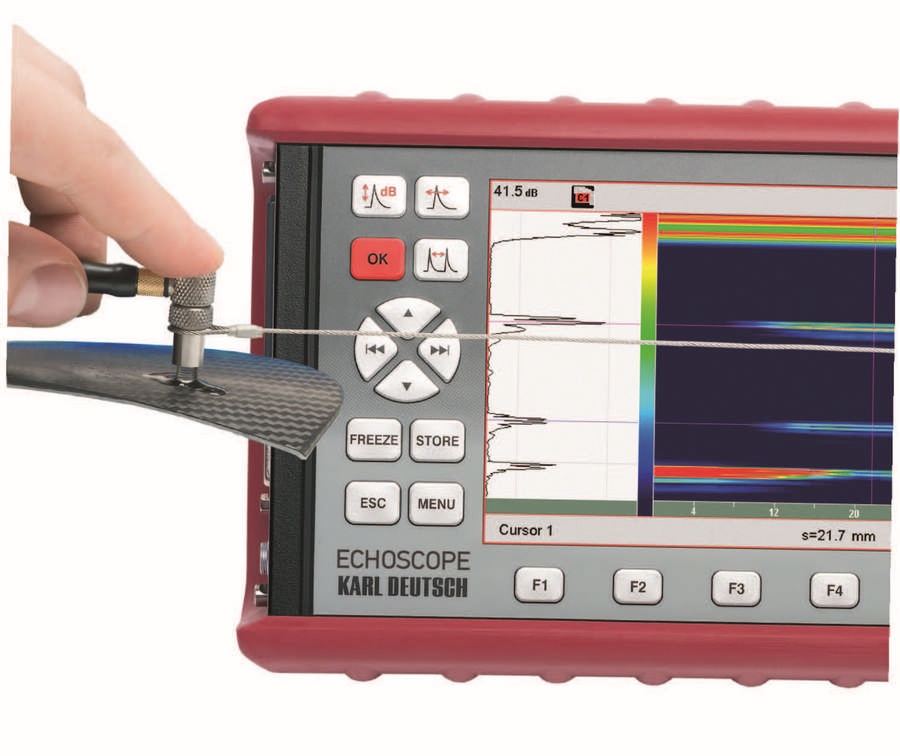

В дефектоскопе ECHOSCOPE 1095 реализован метод TOFD (дифракционно-временной метод), разработанный для испытания сварных швов, который позволяет определять положение и размер дефекта путем оценки дифракционных сигналов, генерируемых на краях неоднородностей, расположенных на пути прохождения звука. Метод TOFD предоставляет возможность точного измерения размеров дефектов вне зависимости от угла скоса сварного шва или ориентации дефекта.
Преимущества ультразвукового дефектоскопа ECHOSCOPE 1095:
- Имеет большой и высоко контрастный TFT цветной дисплей (7 дюймов, разрешение 800 х 480 пикс) с автоматическим контролем яркости и большим углом обзора;
- Помощь пользователю безопасно и самостоятельно работать с помощью текстового меню;
- Прост в обращении;
- Поддержка оператора во время работы и настройки прибора (DAC, ВРЧ, AWS, DGS, JIS, ...);
- Быстрый доступ к функциям с помощью горячих клавиш;
- Возможность отображение на дисплее до 6-ти различных значений;
- Оснащен 3 видами измерений амплитудных значений, а также имеются 3 контрольные пороговые лампы для срабатывания АСД;
- Позволяет отображать эхо-сигнал, а также его записывать;
- Заморозка А-скана и его сохранение в памяти прибора;
- Позволяет перемещать все 3 строба в режиме «Заморозка» и пересчитывает отображаемые измеренные значения соответственно;
- Хранение и изменение наименований файлов при помощи удобного текстового редактора;
- Содержит базу данных преобразователей производства Karl Deutsch, а также при необходимости можно занести преобразователи других производителей;
- Отображение всех функций в текстовом формате на экране, в дополнение к 6 функциональным клавишам;
- Возможность выбора частоты повторения зондирующих импульсов (ЧЗИ):10-5 000 Гц. Низкая ЧЗИ-для того, чтобы избегать дополнительных шумов, и при высокой ЧЗИ для высокоскоростного контроля на автоматических системах;
- Сохраняет все данные, например скриншоты в виде BMP файлов или серий измерений в виде CSV файлов на съемной памяти 8 ГБ SD-СARD;
- Вычисляет время прохождения задержки в призме;

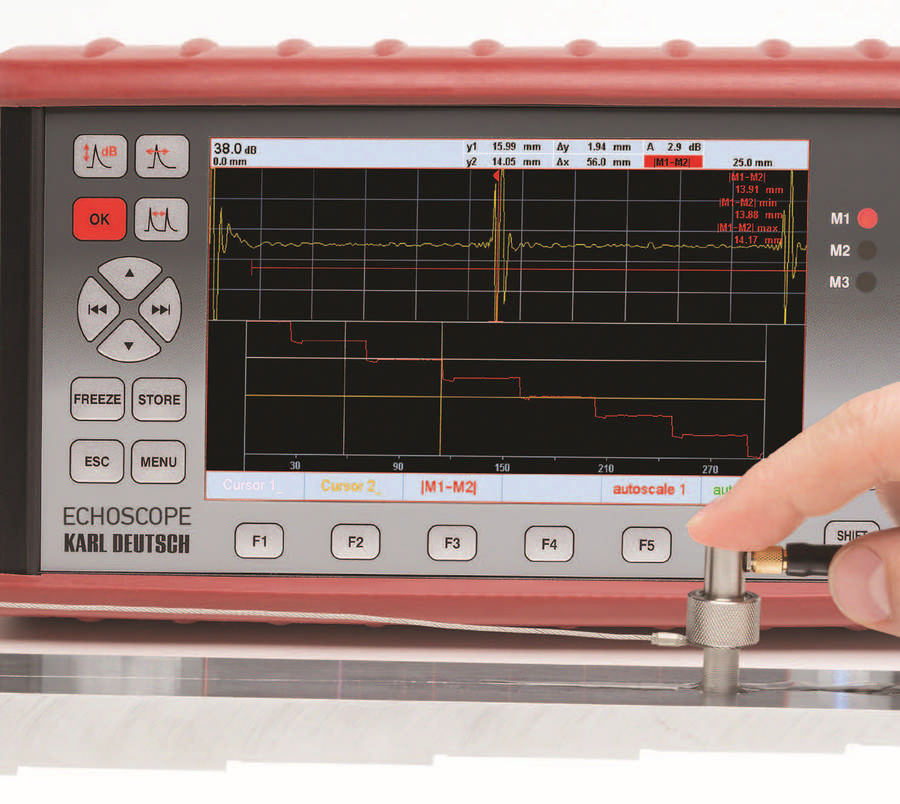

- Измерение толщины стенки- между двумя эхо-сигналами (измерение толщины через покрытие);
- Позволяет оценивать также на криволинейных поверхностях (напр. труб) Выход монитора VGA;
- Поставляется с цветным резиновым защитным чехлом для предотвращения скольжения и для дополнительной защиты;
- Имеется возможность отдельно регулировать коэффициент усиления третьего строба, например, для донного затухания Эхо-сигнала;
- Возможность регулировки прямоугольных импульсов с широтой импульса и автоматически адаптируются к частоте зондирующего при его загрузке, но который может быть изменен вручную;
- Цифровые фильтры для оптимальной адаптации к датчику.
Прибор внесен в Госреестр средств измерений РФ (№ 67743-17). Производство – Германия. Срок гарантии – 12 месяцев.
Технические характеристики ультразвукового дефектоскопа ECHOSCOPE 1095:
| Параметр | Значение |
| Количество частотных диапазонов | 7 |
| Номинальные диапазоны частот - ТР (низкочастотный диапазон), МГц - 2 МГц - 4 МГц - 5 МГц - ВВ (широкополосный диапазон), МГц - 10 МГц - НР (высокочастотный диапазон), МГц |
от 0,20 до 2,03 от 1,03 до 3,03 от 2,30 до 7,00 от 2,00 до 8,30 от 1,30 до 14,00 от 4,67 до 16,67 от 4,90 до 20,00 |
| Амплитуда зондирующих импульсов при нагрузке 50 Ом, В | 230 |
| Допускаемое отклонение амплитуды зондирующих импульсов от номинального значения, % | ±10 |
| Длительность зондирующих импульсов, нс, | 450 |
| Допускаемое отклонение длительности зондирующих импульсов от номинальных значений, % | ±10 |
| Диапазон установки усиления приемного тракта, дБ | от 0 до 110 |
| Пределы допускаемого отклонения установки усиления приемного тракта в диапазоне от 0 до 80 дБ, дБ | ±1 |
| Диапазон установки скорости распространения ультразвука, м/с | от 200 до 15000 |
| Диапазон измерений координат залегания дефектов, мм | от 2,5 до 4850 |
| Пределы допускаемой абсолютной погрешности измерений глубины залегания дефектов при работе с прямым ПЭП, мм | ±(0,3+0,01·Y)* |
| Пределы допускаемой абсолютной погрешности измерений координат залегания дефектов при работе с наклонным ПЭП, мм | ±(0,3+0,03·Х)* |
| Параметры электрического питания: - напряжение, В - частота, Гц |
220±22 50±1 |
| Потребляемая мощность, Вт, не более | 48 |
| Габаритные размеры электронного блока в резиновом кожухе, мм, не более - высота - ширина - глубина |
149 262 54 |
| Масса электронного блока в резиновом кожухе с блоком питания, кг, не более | 2 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от - 10 до + 50 80 |
| Срок службы, лет, не менее | 15 |
