Ультразвуковой дефектоскоп EPOCH 6LT
 |
EPOCH 6LT производства компании Olympus NDT - специальная промышленная разработка для использования на высоте и в местах сниженного доступа для стандартного сканирующего оборудования. Прибор отвечает требованиям стандарта EN12668-1:2010. |
Применяется в различных технических сферах для промышленной диагностики: техобслуживание действующего авиатранспорта, эксплуатируемых железнодорожных путей и смонтированных трубопроводов. А также для контроля ветряных турбин, морских платформ, мостов и металлоконструкций, контроль трубопроводов, рельсов в условиях эксплуатации. EPOCH 6LT обеспечивает комфорт промышленных альпинистов, работающих на высоте. Благодаря специально разработанному программному модулю, коррозионный мониторинг стал быстрее и эффективнее, даже в самых тяжелых условиях работы оператора (как например, при работе в подвешенном состоянии над океаном). Полный набор функций дефектоскопа позволяет выполнять высокоточный контроль сварных соединений в соответствии с различными процедурами и методами измерений.
Особенности дефектоскопа EPOCH 6LT:
- широкий пользовательский монитор обеспечивает полную и чёткую визуализацию результатов сканирования;
- операторский интерфейс представлен на двух экранах с пиктограммами;
- портативное устройство вмещает полный функциональный набор стандартной дефектоскопии;
- подключены опции коррозионной диагностики и толщинометрии;
- оснащён встроенным Wi-Fi модулем, позволяющим загружать настроечные данные и использовать приложения для хранения и обмена данными;
- удобная конструкция с фиксацией на кисти позволяет использовать прибор в сложных и экстремальных условиях труднодоступных мест;
- определяет неоднородность структуры материала;
- выявляет и локализовывает наличие коррозионных изменений, трещин и пустот, дефектов сварочного соединения.
Дефектоскоп EPOCH 6LT, как и EPOCH 650, оснащен генератором/приемником с расширенным динамическим диапазоном, который включает:
- Настраиваемый генератор прямоугольных импульсов PerfectSquare™;
- Цифровой приемник с широким динамическим диапазоном;
- Восемь (8) наборов 100%-х цифровых фильтров, поддержка низкочастотной полосы пропускания;
- Напряжение генератора: до 400 В;
- Динамические кривые DAC/ВРЧ и DGS/AVG (АРД-диаграммы).
По завершении контроля, дефектоскоп EPOCH 6LT упрощает процесс управления данными. Многочисленные форматы отчетов и файлов данных можно экспортировать с прибора на удаленный сервер Olympus Scientific Cloud с помощью съемной USB-карты памяти или путем подключения к беспроводной сети Wi-Fi. Инструменты управления данными EPOCH 6LT включают:
- Экспорт файлов калибровки, инкрементных и 2D- файлов;
- Экспорт данных по толщине в формате .CSV;
- Передачу и архивирование данных по беспроводной сети;
- Быстрый удаленный доступ к данным путем подключения к Olympus Scientific Cloud.
Обзор ультразвукового дефектоскопа EPOCH 6LT:
Подпишитесь на наш канал YouTube
Полные технические характеристики ультразвукового дефектоскопа EPOCH 6LT приведены в таблице:
| Общие | |
| Языки пользовательского интерфейса | Английский, испанский, французский, немецкий, японский, китайский, португальский, русский, итальянский |
| Разъемы для преобразователей | LEMO 00 |
| Хранение данных | Встроенная карта памяти на 100 000 ИД |
| Тип и время работы батареи | Стандартный литий-ионный аккумулятор; продолжительность работы 6 ч |
| Требования по электропитанию | От сети переменного тока: 100–120 В, 200–240 В, 50–60Гц |
| Тип дисплея | Цветной трансфлективный ЖК-дисплей VGA (640 × 480) с частотой обновления изображения 60 Гц |
| Размер дисплея (Ш × В, диаг.) | 117 × 89 мм, 146 мм |
| Габариты (Ш x В x Г) | 209 × 128 × 36 мм, 58 мм в месте захвата прибора |
| Вес | 890 г с литий-ионным аккумулятором |
| Вводы/выводы | |
| USB-порты | (1) Высокоскоростной USB 1.1 Хост (Тип A) |
| (1) Высокоскоростной USB 2.0 Клиент (Тип Mini B) | |
| Видеовыход | 1 цифровой видеовыход |
| Условия нормальной эксплуатации и степень защиты | |
| Степень защиты IP | Разработан в соответствии с требованиями стандартов IP67 (защита от проникновения пыли и случайного погружения в воду) и IP65 (защита от пыли и струй воды) согласно IEC 60529-2004 (степень защиты, обеспечиваемая корпусом — Код IP) |
| Работа во взрывоопасной атмосфере | MIL-STD-810F, Метод 511.4, Процедура 1 |
| Устойчивость к ударам | MIL-STD-810G, Метод 516.5, Процедура I, 6 циклов для каждой оси, 15 г, 11 мс полусинусоида |
| Устойчивость к вибрации | MIL-STD-810F, Метод 514.5, Процедура I, Приложение C, Рис. 6, воздействие: 1 час на каждую ось |
| Рабочая температура | От –10°C до 50°C |
| Температура хранения батареи | от 0 °C до 50 °C |
| Генератор | |
| Генератор | Настраиваемый генератор прямоугольных импульсов |
| ЧЗИ | от 10 до 2 000 Гц с шагом 10 Гц |
| Напряжение генератора | 100 В, 200 В, 300 В или 400 В |
| Длительность импульса | Настраивается от 25 до 5 000 нс (0,1 МГц) с технологией PerfectSquare™ |
| Демпфирование | 50, 400 Ω |
| Приемник | |
| Максимальный входной сигнал | 20 Vp |
| Входное полное сопротивление | 400 Ω ± 5% |
| Полоса пропускания | DC до 26,5 МГц при −3 дБ (стандарт. версия) |
| от 0,2 до 26,5 МГц при −3 дБ (EN12668-совместимая версия) | |
| Настройки цифровых фильтров | 8 наборов стандартных цифровых фильтров (стандарт. версия) |
| 7 наборов стандартных цифровых фильтров (EN12668-совместимая версия) | |
| Детектирование | Полная волна, положительная и отрицательная полуволна, РЧ |
| Линейность системы | По горизонтали: ± 0,5% FSW (полной ширины экрана) |
| Разрешение | 0,25% высоты экрана; погрешность усилителя ±1 дБ |
| Отсечка | от 0 до 85 % высоты экрана, с шагом 1 % |
| Измерение амплитуды | от 1,25% до 110 % полной высоты экрана |
| Частота измерений | Соответствует ЧЗИ во всех режимах (измерения «за один прием») |
| Калибровка | |
| Автоматическая калибровка | Скорость звука, смещение нуля |
| Прямой луч (первый донный эхо-сигнал или эхо-эхо) | |
| Наклонный луч (УЗ-путь или глубина) | |
| Режимы контроля | Импульс-эхо, раздельно-совмещенный или теневой |
| Единицы измерения | Миллиметры, дюймы или микросекунды |
| Диапазон | от 4,31 до 6 700 мм при 5 900 м/с |
| Скорость звука | от 635 до 15 240 м/с |
| Смещение нуля | от 0 до 750 мкс |
| Задержка отображения | от -10 до 2203 мкс |
| Угол ввода луча | от 0° до 85° с шагом 0,1°, а затем переход на 90° |
| Стробы | |
| Стробы для измерений | 2 полностью независимых строба |
| Начало строба | Настраивается на всем отображаемом диапазоне |
| Ширина строба | Настраивается на всем отображаемом диапазоне |
| Высота строба | Настраивается от 2 до 95% полной высоты экрана с шагом 1 % |
| Сигнализации | Положительный и отрицательный пороговые уровни, минимальная глубина (строб 1 и строб 2) |
| Измерения | |
| Поля для отображения результатов измерений | 5 полей (ручной или авто-выбор) |
| СТРОБ (1, 2) | Измерение толщины, УЗ-пути, проекции, глубины, амплитуды, времени пролета, мин/макс глубины, мин/макс амплитуды, размеров дефектов, в зависимости от режима |
| Четыре поля для отображения результатов измерений | Возможность выбора до четырех измерений по любому стробу на активном экране |
| Эхо-эхо | Стандартный строб 2 – строб 1 |
| DAC/ВРЧ | Стандартная функция, до 50 точек, динамический диапазон ВРЧ 110 дБ |
| Специальные режимы DAC | Пользовательские DAC (до 6 кривых), вариант отображения 20–80% |
| Коррекция криволинейной поверхности | Стандартная функция. Коррекция для наружного диаметра при контроле наклонным ПЭП |
Базовая комплектация
- Ультразвуковой дефектоскоп EPOCH 6LT;
- Адаптер переменного тока;
- Кейс для транспортировки;
- Руководство по эксплуатации;
- Ремень на запястье;
- Литий-ионный аккумулятор;
- Держатель батарей АА.
Дополнительные материалы
- EPOCH 6LT Руководство по эксплуатации
- EPOCH 6LT Руководство по пользовательскому интерфейсу

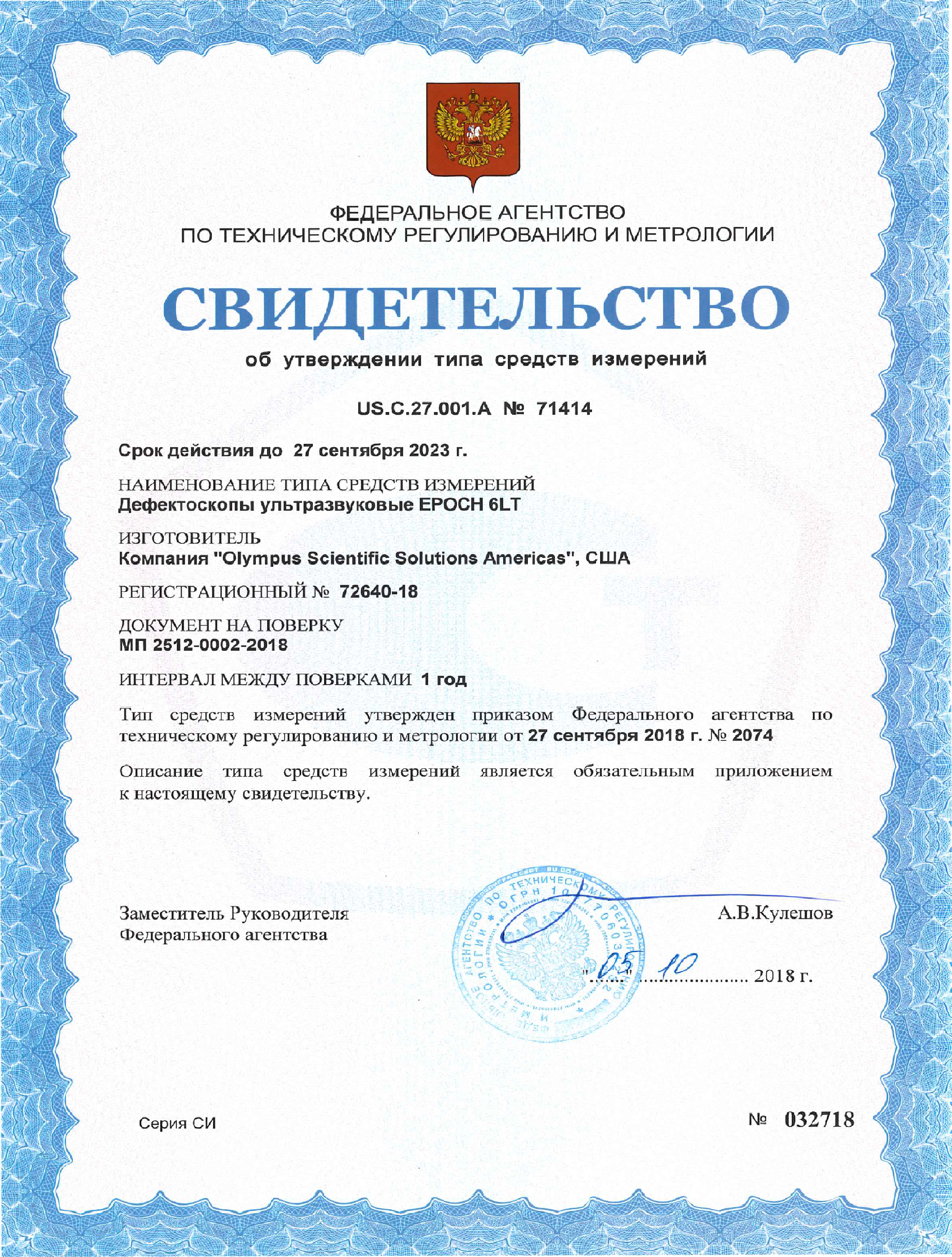

- EPOCH 6LT Свидетельство об утверждении типа измерений
