Ультразвуковой дефектоскоп Пеленг-415
Многоканальный ультразвуковой дефектоскоп Пеленг 415 - компактный прибор для выявления дефектов готовых изделий, полуфабрикатов и сварных соединений, а так же определения их координат и построения АРД-диаграмм. Прибор сделан в России, внесен в Госреестр средств измерения РФ и готов к работе, как в лабораторных условиях, так и на объектах подверженных агрессивным воздействиям окружающей среды, таким как температура, грязь и осадки.
Ультразвуковой дефектоскоп Пеленг-415 предназначен для:
- работы в составе многоканальных автоматизированных и механизированных установок;
- работы с механизированными многоканальными сканерами;
- контроля продукции на наличие дефектов типа нарушение сплошности и однородности;
- измерения глубины и координат залегания дефектов;
- построения АРД-диаграмм и измерения эквивалентной площади дефекта.
Основные технические характеристики УЗ дефектоскопа Пеленг 415
| Характеристика | Значение |
| Количество независимых ультразвуковых каналов | 8 |
| Дискретные рабочие частоты | 0,4; 1.25; 1,8; 2,5; 5,0; 10,0; 15.0 МГц |
| Диапазон рабочих частот приемного тракта | от 0,2 до 20 МГц |
| Диапазон контроля (по стали) | от 3 до 15000 мм |
| Диапазон устанавливаемых скоростей УЗ колебаний | от 100 до 15000 м/с |
| Частота повторения зондирующих импульсов | 30, 60, 125, 250, 500, 1000, 2000 Гц |
| Диапазон регулировки усиления | от 0 до 120 дБ с дискретностью 0,1; 0,5; 1,0 дБ |
| Отсечка | линейная, компенсированная, от 0 до 100 % высоты экрана |
| Развертка | тип А, В, С |
| Диапазон задержки развертки | от -30 до 15000 мм |
| Погрешность измерения глубины залегания дефектов | ± (0,5 + 0,01 H) мм |
| Дискретность измерения расстояний | 0,01 мм |
| Диапазон регулировки ВРЧ | от 0 до 100 дБ |
| Память: -настроек -изображений развертки типа А -изображений развертки типа В -изображений развертки типа С |
3000 3000 1000 200 |
| Интерфейс связи с персональным компьютером | USB |
| Размер рабочей части экрана | 152 x 91 мм |
| Время непрерывной работы | не менее 9 час. |
| Диапазон рабочих температур | от -10 до + 50 °С |
| Степень защиты корпуса | IP 64 |
| Габаритные размеры | не более 290x190x100 мм |
| Масса электронного блока | не более 4,2 кг |
Отличительные особенности УЗ дефектоскопа Пеленг-415
- возможность работы до 8 ультразвуковых каналов одновременно;
- удобное изменение параметров и настроек с помощью вращающихся регуляторов;
- встроенные АРД-диаграммы;
- иммерсионный режим работы;
- автоматическая регулировка усиления;
- возможность синхронизации с внешними устройствами;
- три независимых строба АСД;
- возможность обновления программного обеспечения потребителем;
- встроенные часы и календарь;
- большой широкоформатный цветной дисплей с высокой контрастностью и разрешающей способностью;
- прочный аллюминиевый корпус для тяжелых условий эксплуатации;
- возможность подключения внешних USB устройств(клавиатура, мышь, внешние накопители информации);
- встроенный текстовый редактор.
Комплект поставки дефектоскопа ультразвукового Пеленг 415
| Компонент | Количество |
| Электронный блок | 1 шт. |
| Пьезоэлектрический преобразователь (типы по выбору) | 8 шт.* |
| Кабель соединительный (ПЭП/электронный блок) | 8 шт.** |
| Кабель соединительный (ПЭВМ/электронный блок) | 1 шт. |
| Зарядное устройство | 1 шт. |
| Аккумуляторный блок (съёмный) | 1 шт.*** |
| Внешнее зарядное устройство | 1 шт.*** |
| Эксплуатационная документация | 1 экз. |
| Программное обеспечение | 1 к-кт. |
| Футляр для переноски | 1 шт. |
| Руководства по эксплуатации. | 1 шт. |
* количество и тип УЗ ПЭП в комплекте поставки - по заказу потребителя
** при поставке преобразователей типа П112 кабель конструктивно может входить в ПЭП
*** поставляется за дополнительную плату по заказу потребителя.
Сертификаты на многоканальный ультразвуковой дефектоскоп Пеленг-415

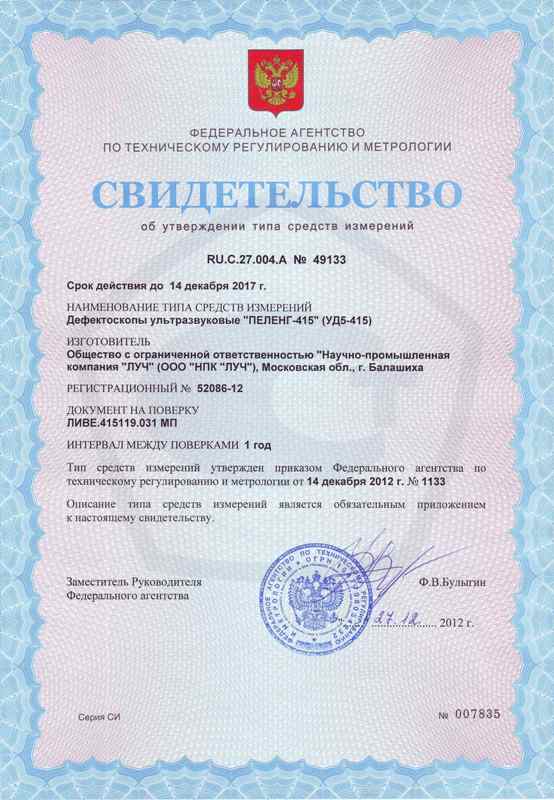

Свидетельство о внесении дефектоскопа Пеленг-415в госреестр средств измерения РФ

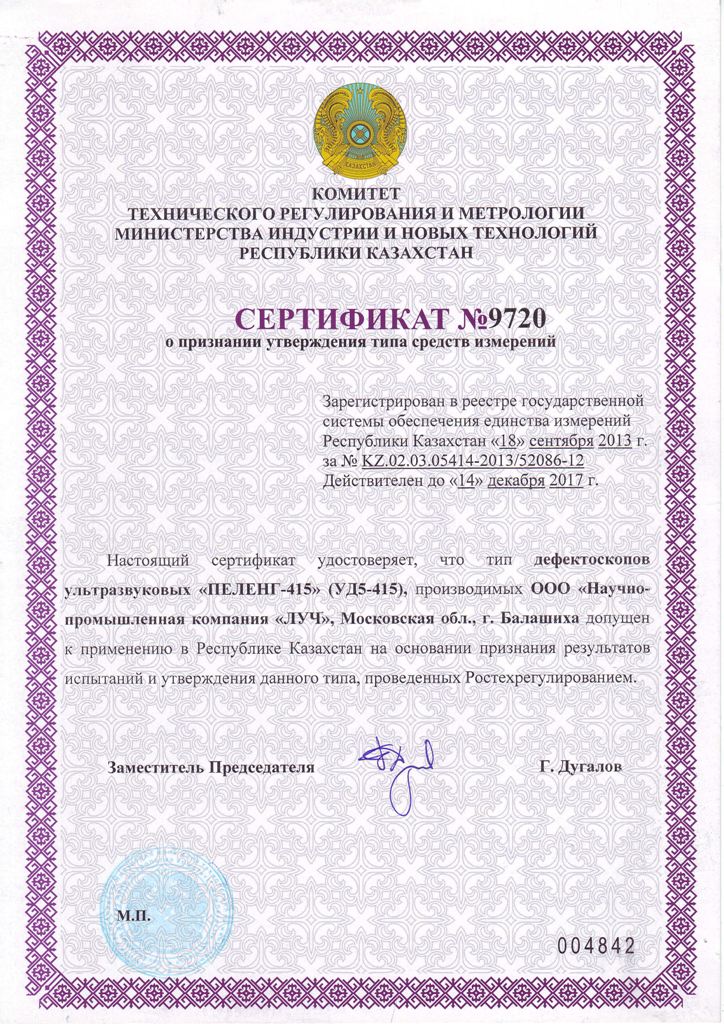

Свидетельство о внесении дефектоскопа Пеленг-415 в госреестр средств измерения Республики Казахстан
Разрешение на применение дефектоскопа Пеленг-415 на опасных производственных объектах трубопроводного транспорта.
Дополнительные принадлежности для дефектоскопа Пеленг 415
Преобразователи для ультразвукового дефектоскопа Пеленг-415
Стандартные образцы предприятия (СОП)
Стандартные образцы СО
Гели (контактные жидкости) для ультразвукового контроля
