Ультразвуковой твердомер Константа ТУ

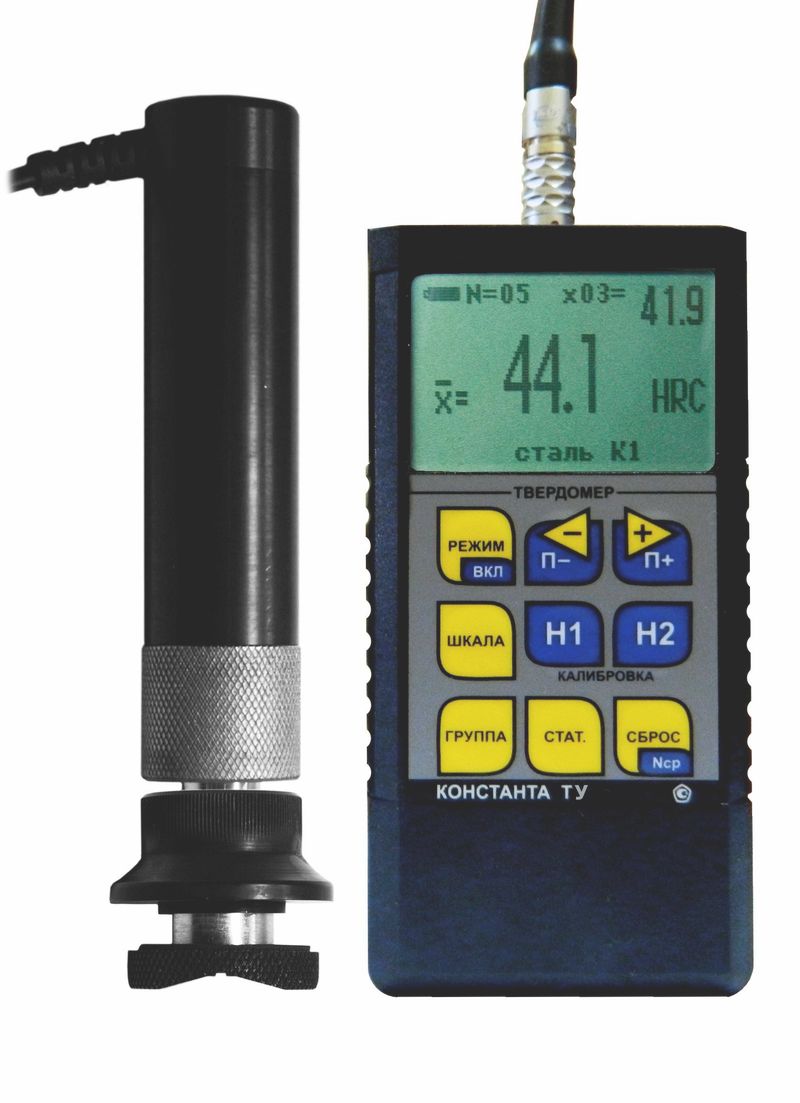

Ультразвуковой твердомер металла Константа ТУ Ультразвуковой твердомер Константа ТУ это малогабаритный прибор с набором сменных преобразователей предназначенный для измерения твердости и временного сопротивления конструкционных, углеродистых и низко-легированных сталей, а так же чугунов, нержавеющих сталей и цветных металлов. Твердомер Константа ТУ внесен в Государственный реестр средств измерений за номером 40554-09. Поставляется со свидетельством о поверке. Производство РФ. Гарантия 1 год. Подробная информация в описании типа.

Твердомер Константа ТУ работает по принципу ультразвукового контактного импеданса. Суть метода заключается в следующем: при калиброванной нагрузке алмазная пирамидка, закрепленная на металлическом стержне, колеблющемся на резонансной частоте, внедряется в материал изделия. Частота колебаний стержня пропорциональна площади отпечатка на объекте контроля, то есть твердости материала. Суть данного метода несколько напоминает метод Виккерса, только площадь отпечатка оценивается без снятия нагрузки, то есть, совместно с упругой составляющей деформации.

Из отличительных особенностей ультразвукового твердомера Константа ТУ можно выделить следующие:

  • возможность записи при во встроенную память преобразователей градуировочных характеристик (оговаривается при заказе) для проведения измерений твердости следующих групп металлов:
    – сталь нелегированная, низколегированная, литьевая,
    – инструментальная сталь
    – нержавеющая сталь
    – серый чугун
    – высокопрочный чугун
    – алюминиевые сплавы
    – латунь (медно-цинковый сплав)
    – бронза (медно-алюминиевый сплав, сплав медного олова)
    – сварной медный сплав
  • оперативность и высокая локальность при измерениях с использованием твердомера Константа ТУ;
  • положение преобразователя не влияет на измерения;
  • большое число сменных преобразователей и оснасток для контроля изделий разнообразного назначения (от крупногабаритных до малоразмерных сложнопрофильных);
  • малое влияние толщины и массы изделия на результаты измерения;
  • графический индикатор с подсветкой и расширенная клавиатура, построенная по принципу «одна кнопка — одна функция»,
  • расширенный диапазон рабочих температур твердомера Константа ТУ;
  • наличие в комплекте преобразователя универсальной насадки (три в одном) для работы на плоских и криволинейных поверхностях;
  • вывод на индикатор статистики (среднее, минимальное и максимальное значения) при измерении с усреднением и по группам, записанным в память прибора;
  • возможность задания верхнего и нижнего браковочных допусков при проведении контроля;
  • возможность записи во встроенной памяти преобразователей индивидуальных калибровок на конкретных образцах продукции;
  • возможность записи результатов измерений в памяти прибора с последующей передачей в IBM PC по каналу USB 2.0 для хранения, статистической обработки и документирования с использованием программы «Constanta-Data»;
  • возможность дооснащения новыми преобразователями без необходимости передачи твердомера изготовителю.

Технические характеристики заявленные производителем ультразвукового твердомера Константа ТУ приведены в таблице

Параметр Характеристика
Шкалы твердости: HRC, HB, HV, HRA, HRB, HRN15, HRN30, HRN45, HRT15, HRT30, HRT45, HSD, σв, HLD
Диапазон измерения твердости:
по Бринеллю, НВ 20 ... 650
по Роквеллу, НRСэ 20 ... 70
по Виккерсу, HV 20 ... 1000
по Шору, HSD 2–102
временного сопротивления σв (предел прочности), МПа 370–1740
Основная погрешность измерения*:
по Бринеллю, НВ 10
по Роквеллу, НRСэ 1,5
по Виккерсу, HV 12
по Шору, HSD 2
временного сопротивления σв (предел прочности), %, не более 5
Минимальная толщина контролируемого участка детали, мм, не менее 2
Число замеров для вычисления среднего до 99
Число запоминаемых индивидуальных калибровок до 3 на каждую шкалу твердости
Число ячеек памяти результатов измерения до 10000 (с возможностью разбивки на 99 групп)
Питание (аккумуляторы или батареи Alkaline), тип AAA 2 шт.
Время непрерывной работы от батарей типа Alkaline, ч 120
Диапазон рабочих температур -20...+50°С
Габаритные размеры, мм 120×60×25
Масса прибора, г 150
Гарантия измерительный блок 1 год
Гарантия преобразователи 1 год
Руководство по эксплуатации Константа ТУ PDF

* Данные характеристики погрешности обеспечиваются на мерах твердости 1-го разряда с количеством усреднений не менее 10.

Твердомер Константа ТУ комплектуется преобразователями следующих типов

Тип Фото преобразователя Назначение преобразователя Испытательная нагрузка, Н, кгс Мин. толщина объекта контроля 1, мм Мин. масса объекта контроля 1, кг Габариты, мм Диаметры отпечатков на изделиях при твердости 400 НВ (42,5 HRCэ), мм Глубина отпечатков на изделиях при твердости 400 НВ (42,5 HRCэ), мм Требуемая шероховатость поверхности Ra 2, мкм
УЗДТ-50Н Преобразователь УЗДТ-50Н для ультразвукового твердомера Константа ТУ Универсальный стандартный преобразователь для решения большинства промышленных задач измерения твердости. 49 (5) 2 от 1 до 0,3 Ø 26х140 (Ø 36x140 с плоской насадкой) 0,130 0,038 1,6
УЗДТ-10Н Преобразователь УЗДТ-10Н для ультразвукового твердомера Константа ТУ Преобразователь для контроля изделий с повышенными требованиями к величине отпечатка, деталей с поверхностным упрочнением и гальваническими покрытиями. 9,8 (1) 0,058 0,017 0,8
УЗДТ-100Н Преобразователь УЗДТ-100Н ультразвукового твердомера Константа ТУ Преобразователь для контроля изделий с повышенной шероховатостью, плохо подготовленной грубой поверхностью. 98 (10) 0,180 0,052 3,2

1 - при меньших значениях требуется фиксация объекта контроля в тисках или притирка к массивной шлифованной плите
2 - при больших значениях проводить измерения с увеличенным количеством усреднений.

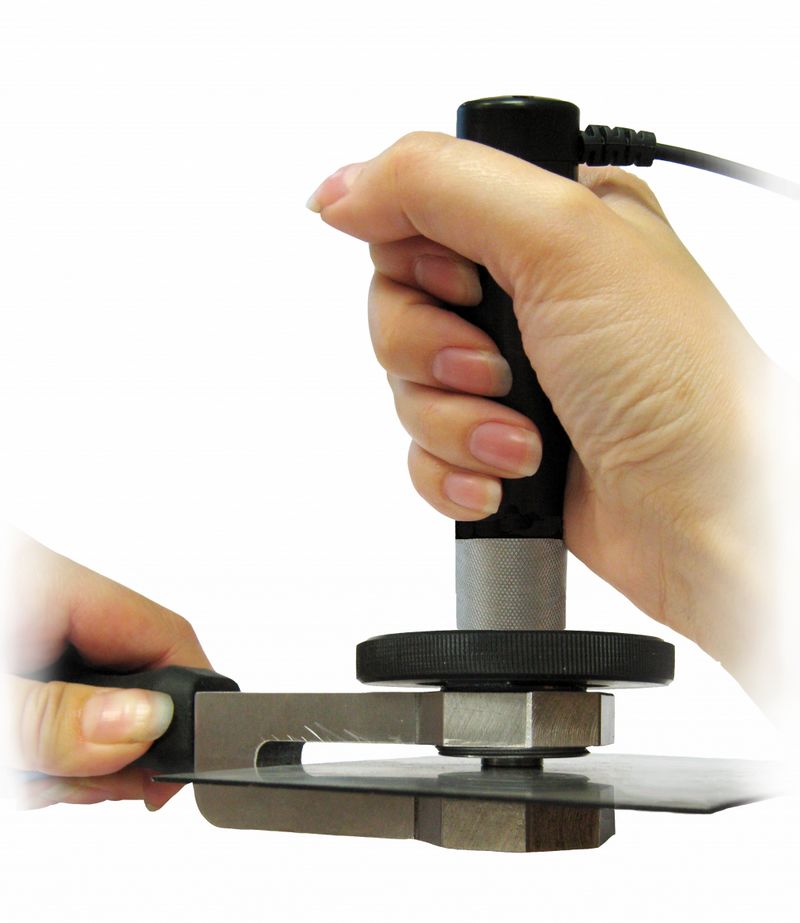

Для надежной фиксации тонких листов, при измерений твердости с помощью твердомера Константа ТУ в лабораторных условиях может применяться специальное малогабаритное приспособление. Для проведения измерений твердости при помощи приспособления необходимо отвинтить фиксатор и нанести на основание слой контактной смазки, после этого расположить приспособление относительно листа так, чтобы отверстие фиксатора оказалось в заданной точке измерения, затем прижать лист к основанию вращением маховика фиксатора и через отверстие в фиксаторе произвести измерение твердости преобразователем УЗДТ.

Данное приспособление обеспечение возможности проведения измерений в любых пространственных положениях листов. Конструкция фиксатора исключает качание преобразователя при измерениях, а эргономичная конструкция обеспечивает удобство при длительной работе. Толщина листа для работы с приспособлением 0,5 - 5мм, минимальные размеры листа - 14х14мм.

Приспособление для твердомера Константа ТУ Твердомер Константа ТУ приспособление для фиксации Схема приспособления для фиксации твердомера Константа ТУ Меры твердости для твердомера Константа ТУ

Диапазоны измерения твердости различных материалов приведены в следующей таблице

Материалы Шкала твердости Диапазон измерения твердости
Сталь нелегированная, низколегированная, литьевая HB 75...650
HRC 20...70
HV 75...1000
σв , МПа 370…1740
HRA 60…93
HRB 25…100
HRN15 70…94
HRN30 40…86
HRN45 20…78
HRT15 62…93
HRT30 15…82
HRT45 10…72
HS 20…100
Инструментальная сталь* HV 80…900
HRC 20…70
Нержавеющая сталь* HB 85…650
HV 85…800
HRC 20…60
HRB 45…100
Серый чугун* HB 100…350
HV 100…360
HRC 20…40
Высокопрочный чугун* HB 150…400
HV 150…420
HRC 20…42
Алюминиевые сплавы* HB 20…165
HRB 24…85
Латунь (медно-цинковый сплав)* HB 40…170
HRB 14…95
Бронза (медно-алюминиевый сплав/ сплав медного олова)* HB 60…300
Сварной медный сплав* HB 45…315

* Наличие требуемых шкал оговаривается при заказе.

Комплект поставки ультразвукового твердомера Константа ТУ

  • прибор с преобразователями (в базовую комплектацию входит только преобразователь УЗДТ-50H) другие преобразователи по запросу;
  • аккумуляторы ААА — 4 шт.;
  • зарядное устройство;
  • руководство по эксплуатации;
  • свидетельство о поверке с методикой поверки;
  • диск с программой связи с ПК и обработки информации «Constanta-Data»;
  • кабель связи с компьютером по интерфейсу USB;
  • кейс для транспортировки.

Купить ультразвуковой твердомер Константа ТУ – можно по цене 55 740р. Цена твердомера Константа ТУ указана с учетом НДС. Смотрите так же разделы - ультразвуковые твердомеры, ультразвуковые толщиномеры, услуги по измерению твердости, поверка твердомеров, аттестация специалистов по ультразвуковому методу.
