Меры шероховатости В7-МШ

Меры шероховатости В7-МШ

Меры шероховатости В7-МШ предназначены для передачи единицы длины в области измерений шероховатости и проведения поверки или калибровки профилометров всех типов. Меры В7-МШ внесены в Госреестр СИ №79910-20, разряд точности 2. Меры шероховатости В7-МШ поверяются по методике МП 203-27-2020. Межповерочный интервал 2 года.

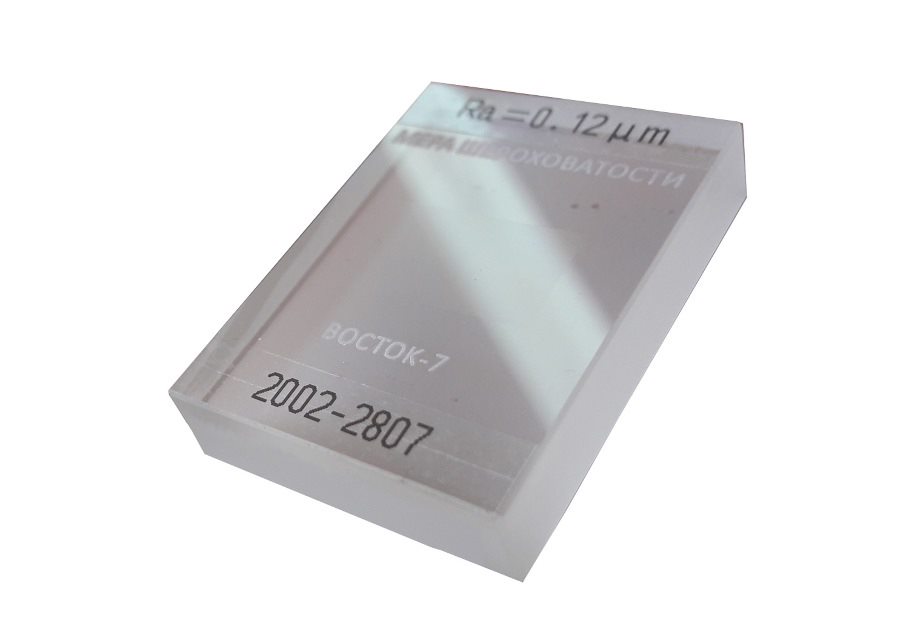

Меры выполнены в виде пластинок из ПВХ с высокими показателями твёрдости, и точности параметра шероховатости, благодаря чему имеют более длительный срок службы в сравнении с мерами шероховатости из металла. Профиль мер сформирован методом масочного травления пластин, вклеенных в пластиковое прозрачное основание.

Меры шероховатости В7-МШ Меры шероховатости В7-МШ Меры шероховатости В7-МШ Меры шероховатости В7-МШ

Характеристики мер приведены в следующей таблице

Наименование характеристики Значение
Диапазон номинальных значений параметра Ra, мкм от 0,100 до 6,500
Предел допускаемой относительной погрешности воспроизведения параметра Ra (∆0), % 3
Ряды номинальных значений мер по параметру шероховатости Ra, доступные для выбора заказчиком, мкм: 0,1; 0,2; 0,4; 0,8; 1,6; 3,2; 6,4
Пределы допускаемого относительного отклонения параметра Ra от номинального, % ±25
Габаритные размеры меры, мм, не менее
Длина 30
Ширина 40
Толщина 8
Размер рабочей области меры, мм, не менее
Длина 17
Ширина 10
Габаритные размеры установочной рамки, мм, не более
Длина 195
Ширина 58
Толщина 10
Масса меры, г, не более 20
Масса установочной рамки, г, не более 270
Условия эксплуатации:
Диапазон рабочих температур, °С от +15 до +25
Относительная влажность воздуха (без конденсата), %, не более 80

Дополнительные материалы

Купить меры В7-МШ можно по официальной цене производителя, указанной в прайс-листе. Цена указана с учетом НДС. Смотрите так же разделы: Визуальный контроль, Образцы шероховатости, Профилометры



Меры шероховатости В7-МШ можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А также Республики Казахстан, Белоруссия и другие страны СНГ.
