Цифровой профилемер поверхности Elcometer 224
Цифровой профилемер Elcometer 224 применяется для измерения высоты профиля металлических поверхностей, прошедших пескоструйную или дробеструйную очистку. Диапазон измерений 0 – 500 мкм. Точность ±5 мкм. Скорость измерений до 60 в минуту. Прибор внесен в Госреестр средств измерений РФ (№ 66898-17). Производство Elcometer – Великобритания. Срок гарантии 12 месяцев.
Elcometer 224 поставляется в двух модификациях – модель B и модель Т. По сравнению с базовой моделью, версия Т поддерживает беспроводную передачу данных и сохраняет до 150 000 результатов измерения в 2 500 группах. Также модель Т имеет возможность передачи данных на ПК по USB или Bluetooth. Предусмотрена функция привязки времени и даты к группам и отдельным результатам измерений. Для обработки данных и составления отчетов применяется фирменное ПО ElcoMaster. Полный перечень отличий модификаций Elcometer 224 представлен в таблице характеристик.

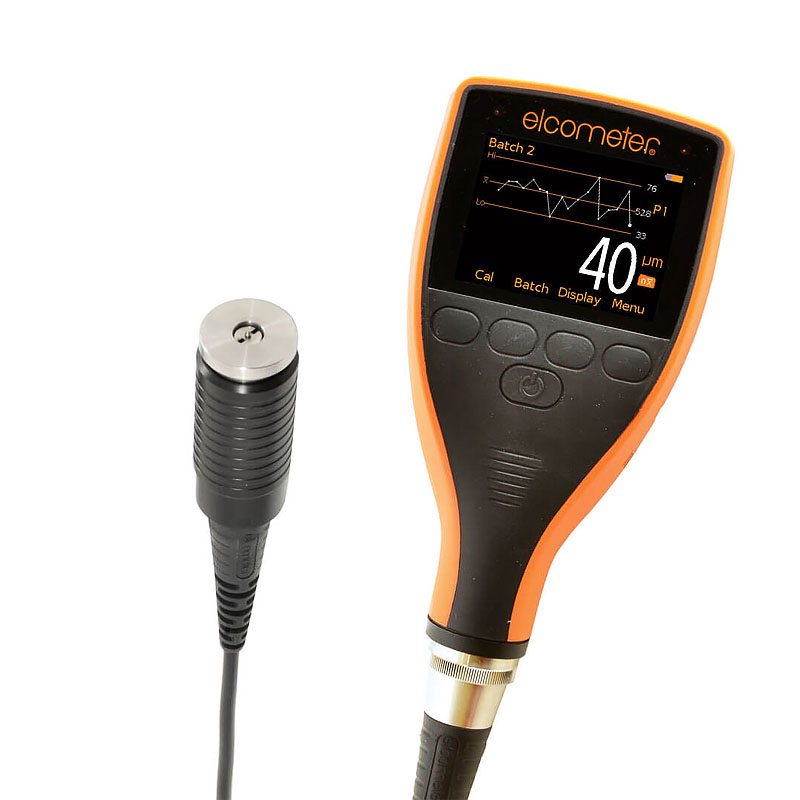

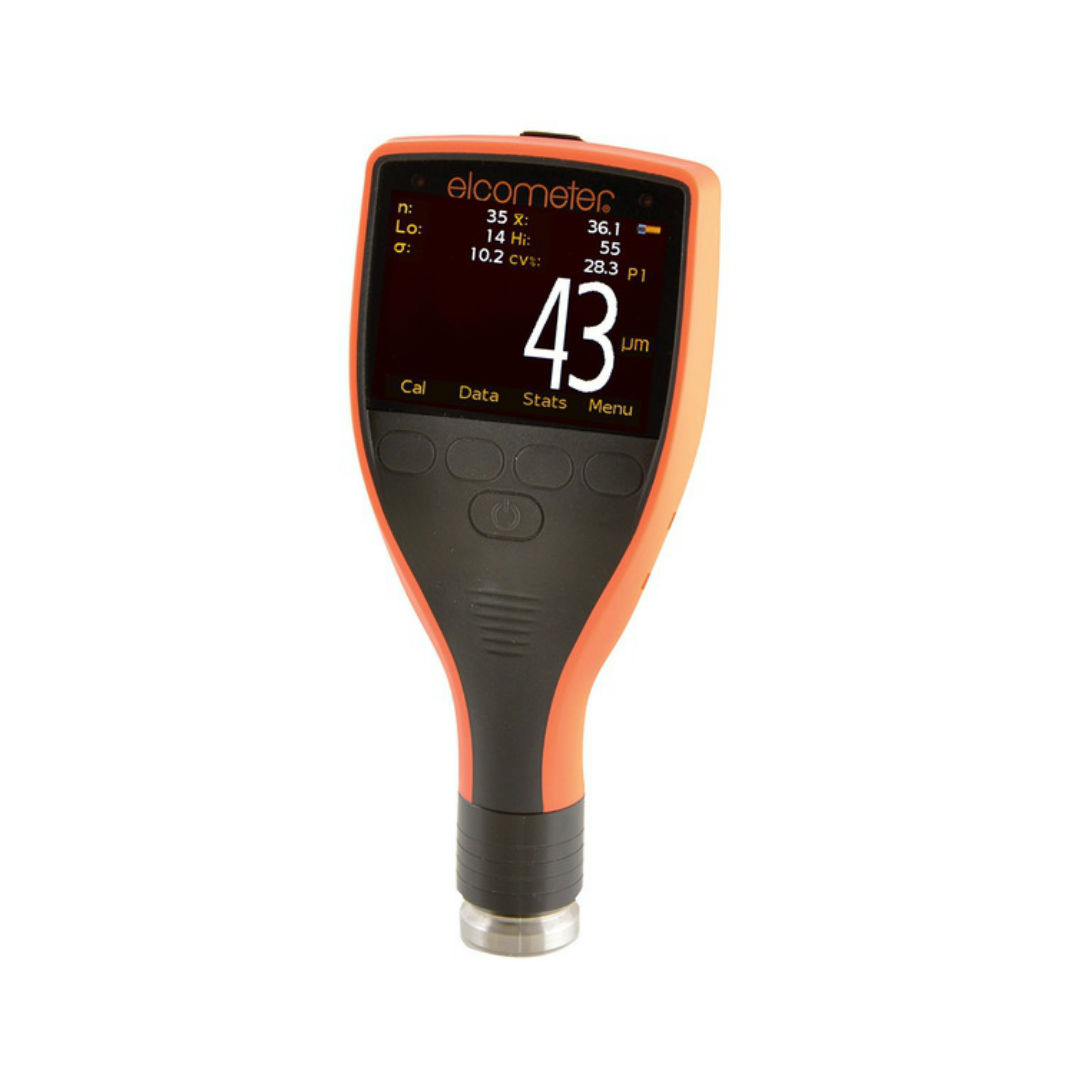

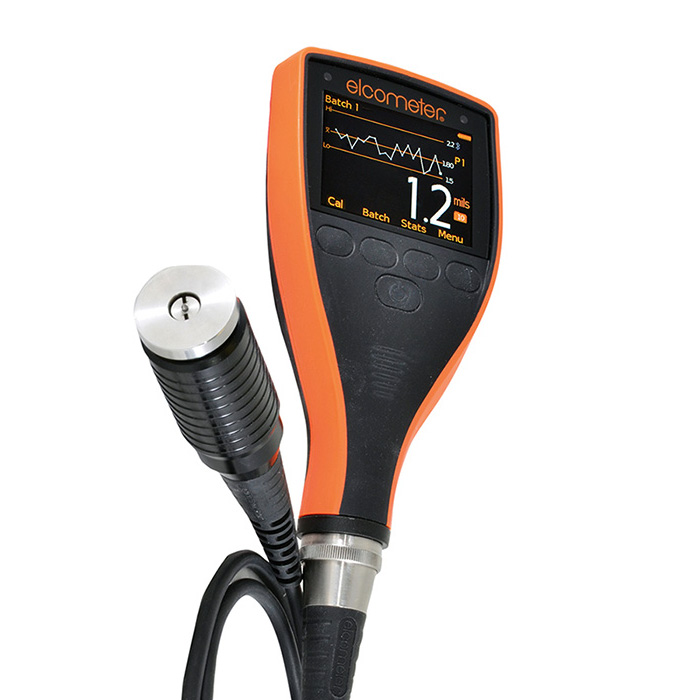

Обе версии цифрового профилемера Elcometer 224 могут поставляться в виде моноблока с встроенным (несъемным) датчиком, либо с выносным датчиком, подключаемым через разъем. Первый тип удобнее для работы на открытых и ровных поверхностях, второй полезен при контроле труднодоступных мест и изогнутых объектов.

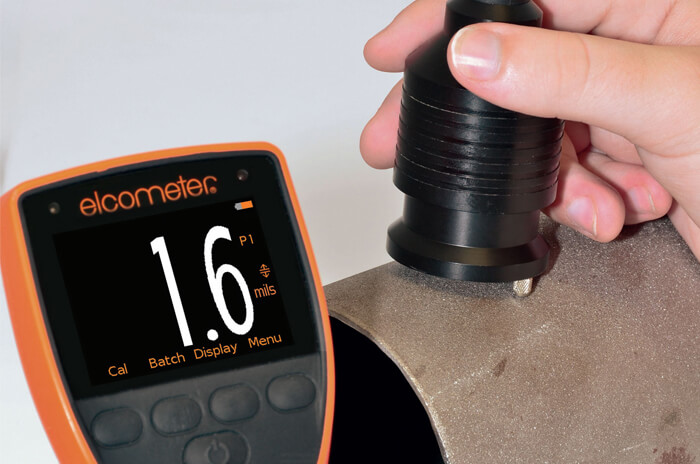

Встроенные и выносные датчики Elcometer 224 имеют износостойкий щуп из карбида вольфрама, выдерживающий до 20 000 измерений, с возможность оперативной замены в процессе работ. Выносные датчики могут быть стандартными или с армированным кабелем для большей гибкости и контроля на выгнутых поверхностях. Все выносные датчики комплектуются нулевой стеклянной пластиной, калибровочными пленками (номинальные толщины 125 мкм и 508 мкм) и заводским сертификатом Elcometer. Характеристики датчиков приведены в таблице.
НТЦ «Эксперт» оказывает услуги по измерению шероховатости поверхности различных деталей. Наша лаборатория укомплектована контактным профилометром I класса точности и имеет аккредитацию по измерению шероховатости по основным шкалам: Rа; Rz; Rmax; Rp; Sm; tp; Rv; Rq; S; и другим. По результатам контроля шероховатости выдается сертификат о калибровке и сжатый отчет с перечнем измеренных параметров и графическим изображением профиля. Пример отчета.
Из общих для обоих моделей эксплуатационных характеристик можно выделить:
- Простое русифицированное меню (схема структуры меню есть в руководстве по эксплуатации).
- Яркий, стойкий к царапинам дисплей с авто поворотом (диагональ 6 см)
- Защита корпуса от пыли и влаги на уровне IP 64 (пыленепроницаем, может работать под брызгами воды);

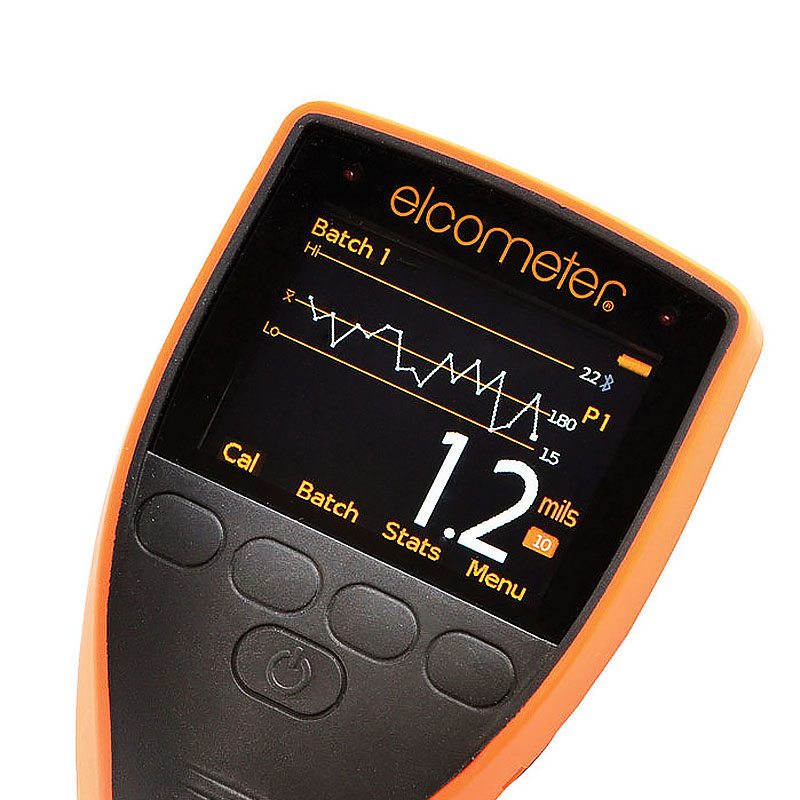

- Графическое представление результатов измерения для быстрого анализа (в виде столбчатой гистограммы);
Методика поверки Elcometer 224 содержится в РТ-МП-3541-445-2016. Межповерочный интервал 1 год. Свидетельтсво о поверке поставляется по заявке. Заводской сертификат о калибровке входит в стандартный комплект поставки. Для механических измерений можно воспользоваться механическим аналогом данной модели Elcometer 223. Для решения разовых задач по измерению шероховатости, вместо покупки прибора можно заказать данную услугу в нашей метрологической службе.
Технические характеристики профилемера Elcometer 224 приведены в таблице
| Характеристика модификации профилемера Elcometer 224 | Модель B | Модель T |
| Скорость измерений; более 60 измерений в минуту | • | • |
| Повторяемые и воспроизводимые результаты | • | • |
| Простая структура меню, более 30 языков меню, включая русский | • | • |
| Ударопрочная, брызго и пылезащищенная конструкция – защита по стандарту IP 64 | • | • |
| Яркий цветной экран с постоянной подсветкой | • | • |
| Стойкий к царапинам и растворителям ЖК-дисплей, диагональ 6 см. | • | • |
| Большие клавиши с положительной обратной связью | • | • |
| Питание от USB порта при подключении к ПК | • | • |
| Тестовый сертификат производителя | • | • |
| Автоматический поворот изображения на дисплее: 0°, 90°, 180° и 270° | • | • |
| Датчик света с функцией автоматической настройки яркости | • | • |
| Режим вспомогательного освещения | • | • |
| Обновление прошивки прибора¹ при помощи ПО ElcoMaster™ 2.0 | • | • |
| Передача данных | • | • |
| Через интерфейс USB в ПК | • | • |
| Через интерфейс Bluetooth® в ПК, мобильный телефон или планшет на базе Android™ | • | |
| Экранная статистика | • | • |
| Количество измерений: η, среднее значение: x, стандартное отклонение: σ, наибольшее значение: hi, наименьшее значение: lo, коэффициент вариации: COV | • | • |
| Верхний и нижний пределы измерения; аудио и визуальная сигнализация | • | |
| Значение показания, превышающее верхний предел; | • | |
| Значение показания менее нижнего предела | • | |
| Программное обеспечение ElcoMaster™ 2.0 и кабель USB | • | |
| Будильник; ежедневный (е), с интервалом (и) | е, и | |
| Информация о дате и времени каждого измерения | • | |
| Заменяемая защитная пленка дисплея | • | • |
| Защитный чехол профилемера | • | • |
| Пластиковый чемодан для перевозки | опция | • |
| Диапазон измерения профилемера | 0-500 мкм | 0-500 мкм |
| Экранные инструкции по калибровке более чем на 30 языках, включая русский | • | • |
| Количество групп | 2500 | |
| Память в приборе, количество измерений | Последние 5 | 150 000 |
| Блокировка от случайного начала процесса калибровки | • | |
| Удаление последнего результата | •* | • |
| Пределы измерений; аудио и визуальные предупреждения о выходе за пределы измерения | • | |
| Пределы для прибора (п) или отдельных групп памяти | п/г | |
| Тип групп памяти: обычные, с рассчитанным средним | • | |
| Просмотр, очистка и удаление групп памяти | • | |
| Копирование групп и данных калибровки | • | |
| Буквенно-цифровое именование названий групп
(непосредственно с клавиатуры прибора) |
• | |
| Режим фиксированного размера групп, связь между группами | • | |
| График тренда из 20 последних результатов | • | |
| Просмотр графика данных групп памяти | • | |
| Экран: | Цветной QVGA ЖК-дисплей, диагональ 6 см, разрешение 320 x 240 пикселов | |
| Тип батареи: | Сухие щелочные батареи типа АА, 2 шт. | |
| Срок службы батареи: | Примерно 24 часа непрерывного использования при проведении 1 измерения в секунду (при использовании батарей, поставляемых с прибором) | |
| Размеры прибора
(В x Ш x Т): |
||
| Модель со встроенным датчиком: | 168 x 73 x 37 мм | |
| Модель с выносным датчиком: | 141 х 73 х 37 мм | |
| Вес прибора (включая батареи): | ||
| Модель со встроенным датчиком: | 218 г | |
| Модель со встроенным датчиком: | 161 г | |
| Диапазон измерения: | 0-500 мкм | |
| Щуп датчика: | Щуп из карбида вольфрама с углом 60°, радиус щупа 50 мкм | |
| Рабочая температура: | от -10°C до 50°C | |
| Температура хранения: | от -10°C до 60°C | |
| Точность и разрешение | Точность: ±5% или ±5 мкм (большая величина); Разрешение: 1 мкм | |
Комплект поставки:
- профилемер цифровой Elcometer 224,
- стеклянная нулевая пластина,
- 2 калибровочные плёнки,
- ремешок на запястье,
- пластиковый чемодан для переноски (только модель Т),

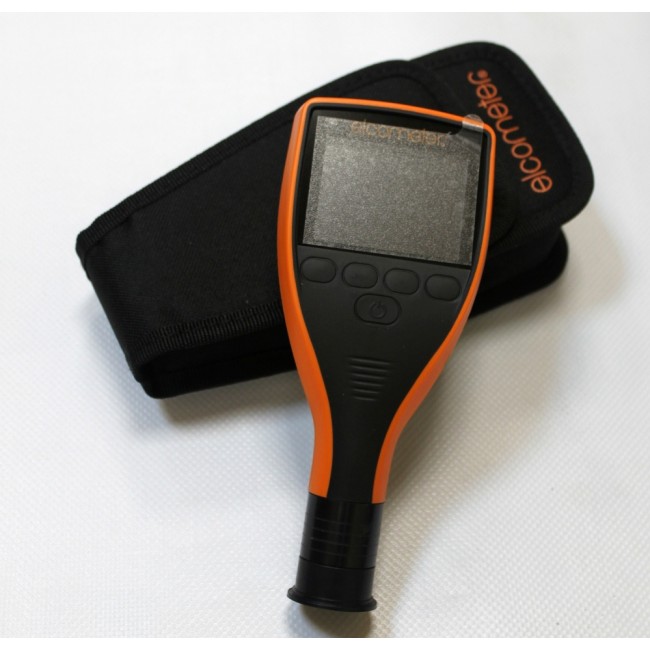

- защитный чехол,
- защитная плёнка дисплея,
- защитный колпачок датчика,
- 2 батареи типа AA,
- сертификат о калибровке производителя,
- инструкция по эксплуатации профилемера Elcometer 224,
- ПО ElcoMaster™ 2.0,
- кабель USB (только модель Т)
Технические характеристики выносных датчиков для измерений на плоских поверхностях
| Дизайн датчика | Диапазон измерений | Разрешение | Точность | Минимальная габаритная высота | Минимальный диаметр образца |
| Плоская поверхность: Стандартный | 0 – 500 мкм | 1 мкм | ±5% или ±5% мкм | 125 мм | 25 мм |
| Плоская поверхность: Армированный | 165 мм | 25 мм |
Технические характеристики выносных датчиков для измерений на выпуклых поверхностях
| Дизайн датчика | Диапазон измерений | Разрешение | Точность | Минимальная габаритная высота | Минимальный диаметр трубы |
| Выпуклая поверхность: Стандартный | 0 – 500 мкм | 1 мкм | ±5% или ±5% мкм | 135 мм | 75 мм |
| Выпуклая поверхность: Армированный | 175 мм | 75 мм |
Дополнительные принадлежности:
- запасные щупы датчика: упаковка 2 штуки с инструментом для установки,
- запасные щупы датчика: упаковка 5 штук,
- набор высокоточных плёнок: 125 и 500 мкм,
- сертифицированный набор высокоточных плёнок: 125 и 500 мкм,
- сертифицированный калибровочный набор: плёнки 125 и 500 мкм, и стеклянная нулевая пластина с сертификатом,
- стеклянная нулевая пластина.
Видео процесса настройки и калибровки профилемера Elcometer 224
Подпишитесь на наш канал YouTube
Дополнительная информация:
- Свидетельство об утверждении типа - Профилемеры Elcometer 224
- Elcometer 224 - Методика поверки РТ-МП-3541-445-2016
Купить цифровой профилометр поверхности Elcometer 224 можно по официальной цене производителя указанной в прайс-листе. Цена профилемера Elcometer 224 указана с учетом НДС. Смотрите так же разделы: Образцы шероховатости, Профилометры, Услуги по измерению шероховатости, Аренда профилометра, Аттестация специалистов по измерению шероховатости.
