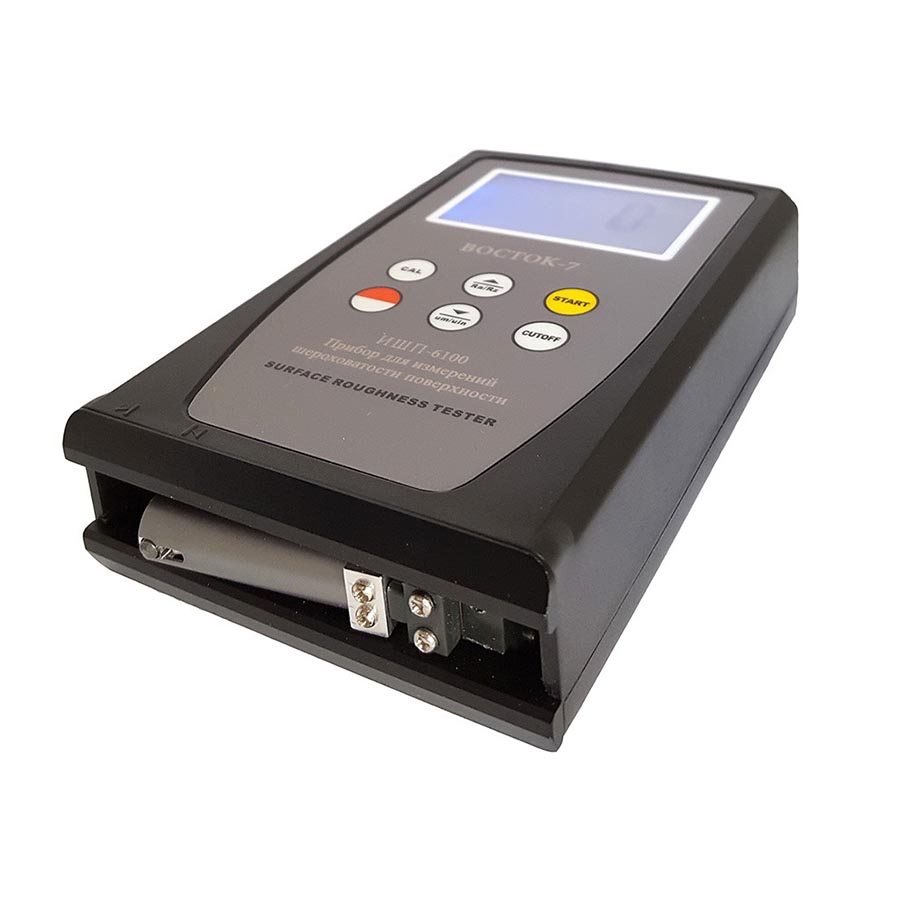

Профилометр ИШП-6100
Измеритель шероховатости поверхности ИШП-6100 предназначен для измерений параметров шероховатости поверхностей изделий, сечение которых в плоскости измерения представляет собой прямую линию (образующие цилиндрических поверхностей, отверстия, плоские поверхности, криволинейные поверхности в пределах хода щупа). Профилометр ИШП-6100 применим для измерения поверхностей всех видов металлов и неметаллов. Принцип действия измерителя основан на ощупывании неровностей измеряемой поверхности алмазной иглой измерительного щупа и преобразовании возникающих перемещений и колебаний щупа в изменения электрического напряжения, пропорциональные этим перемещениям, которые преобразуются микропроцессором прибора. При проведении измерений измеритель шероховатости ИШП-6100 устанавливается на измеряемую поверхность. Датчик, расположенный внизу прибора, перемещается по поверхности с постоянной скоростью. Результаты измерений отображаются на дисплее.
Профилометр ИШП-6100 может эксплуатироваться только при положительной температуре окружающей среды и измеряет два параметра шероховатости поверхности - Ra и Rz в метрической (µm) и английской (µin) системах мер. Питание прибора осуществляется 4 сменными батарейками (аккумуляторами) тип АА, для экономии заряда предусмотрено ручное или автоматическое выключение через 5 минут после последнего нажатия клавиши. Датчик и электронный блок профилометра собраны в едином корпусе, что даёт малый размер и лёгкий вес. Связь с компьютером для передачи данных статистики, печати и анализа осуществляется с помощью кабеля и программного обеспечения для интерфейса RS 232C (дополнительная опция).
Измеритель шероховатости ИШП-6100 совместим со стандартами ISO, DIN, ANSI и JIS и широко используется на производстве для измерения шероховатости поверхности различных деталей, обработанных машиной, расчёта соответствующих параметров в соответствии с выбранными условиями измерения и чёткого отображения всех параметров измерения.
Измеритель шероховатости поверхности ИШП-6100 сделан в России и внесен в Госреестр средств измерения РФ (№76028-19). Свидетельство о поверке входит в стандартный комплект поставки. Срок гарантии производителя – 1 год. Для решения разовых задач по измерению шероховатости, вместо покупки прибора можно заказать данную услугу в нашей метрологической службе.
НТЦ «Эксперт» оказывает услуги по измерению шероховатости поверхности различных деталей. Наша лаборатория укомплектована контактным профилометром I класса точности и имеет аккредитацию по измерению шероховатости по основным шкалам: Rа; Rz; Rmax; Rp; Sm; tp; Rv; Rq; S; и другим. По результатам контроля шероховатости выдается сертификат о калибровке и сжатый отчет с перечнем измеренных параметров и графическим изображением профиля (пример отчета).
Технические характеристики портативных профилометров ИШП-6100, ИШП-110 и ИШП-210 приведены в таблице:
Параметр | ИШП-6100 | ИШП-110 | ИШП-210 |
Измеряемые параметры шероховатости | Ra, Rz | Ra, Rz, Rq, Rt | Ra, Rz, Rq, Rt, Rp, Rv, R3z, R3y, Rz (JIS), Rs, Rsk, Rku, RSm, Rmr |
Фильтр | RC | RC | Гаусса, RC, PC-RC Профиль без фильтра D-P |
График | - | - | Первичный профиль / профиль, подвергнутый фильтрации и кривая tp |
Диапазон измерений: - по параметру Ra, мкм - по параметру Rz, мкм |
от 0,1 до 10,0 от 0,1 до 50,0 |
от 0,1 до 15,0 от 0,1 до 50,0 |
от 0,1 до 16,0 от 0,02 до 160,00 |
Дискретность / Диапазон измерений (автоматический); Ось Z (вертикальная), мкм | - | - | 0,01 мкм / ± 20 0,02 мкм/ ± 40 0,04 мкм / ± 80 |
Пределы допускаемой основной относительной погрешности измерений шероховатости по параметру Ra, % | 10 | ||
Относительное СКО результатов измерений, %, не более | 7 | 7 | 6 |
Диапазон вертикального перемещения щупа (ось Z - вертикальная), мкм | - | - | от –80 до +80 |
Радиус кривизны щупа, мкм | 10 | 10 | 5 |
Измерительное усилие, мН | 16 | 50 | 4 |
Отсечка шага, мм | 0,25; 0,8; 2,5 | ||
Длина оценки, мм | 12,5 мм | 1,25; 4,0 | от 1 до 5 длин отсечки шага |
Скорость перемещения щупа, мм/с - на базовой длине 0,25 мм - на базовой длине 0,8 мм - на базовой длине 2,5 мм |
0,135 0,5 1,0 |
||
Автоотключение прибора, мин. | 5 | 10 | |
Питание | 4 x 1,5 V батареи или аккумуляторы тип АА | Встроенная 3,7 V литиево-ионная батарея, зарядное устройство от сети 220 V через USB-кабель | Аккумулятор Li-ion 3,7 В, Зарядное устройство от сети 220 V: DC 5 V, 800 мА / время полной зарядки 3 часа |
Длительность непрерывной работы, ч | ≥10 | ≥13 | ≥20 |
Габаритные размеры (длина × ширина × высота), мм, не более | 80×30×128 | 70×24×106 | 141×55×40 |
Масса, г, не более | 280 | 200 | 400 |
Температура окружающей среды, °С | 0…+50 | –20…+50 | –20…+40 |
Относительная влажность воздуха, % | 30…80 | 30…90 | |
Срок службы, лет, не менее | 5 |
Дополнительная информация:
- Свидетельство об утверждении типа средства измерения
- Описание типа средства измерения
- Сертификат республики Беларусь об утверждении типа средства измерения
- Сертификат республики Казахстан о признании утверждения типа средств измерений
- Свидетельство РЖД
Купить профилометр ИШП-6100 можно по официальной цене производителя указанной в прайс-листе. Цена профилемера ИШП-6100 указана с учетом НДС. Смотрите так же разделы: Образцы шероховатости, Профилометры, Услуги по измерению шероховатости, Аренда профилометра, Аттестация специалистов по измерению шероховатости.
