Профилометр MarSurf PS 10
Профилометр MarSurf PS 10 — это базовый прибор немецкой компании Mahr для прямолинейных измерений шероховатости в диапазоне от 0 до 350 мкм с погрешностью в пределах 5%. На сегодняшний день данная модель является одной из лучших на мировом рынке в своем классе. MarSurf PS 10 внесен в Госреестр средств измерений РФ №66897-17. Помимо российского реестра, профилометры SJ-210 соответствуют общим требованиям ГОСТ 27964-88 и международного стандарта DIN EN ISO 3274. Японским аналогом данной модели является профилометр Mitutoyo SJ-210. Методика поверки содержится в МП 203-13-2016. Межповерочный интервал 2 года. Основное средство поверки - эталонные меры шероховатости 2-го разряда.

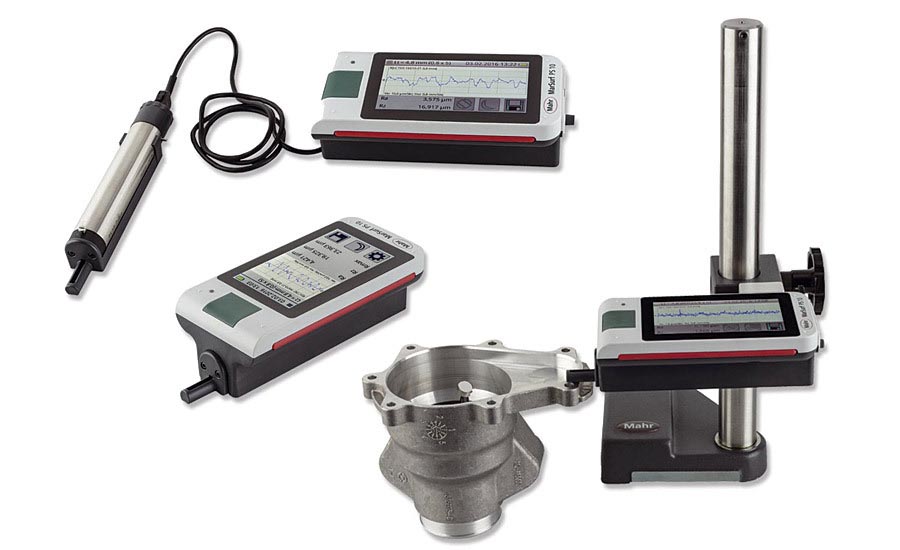

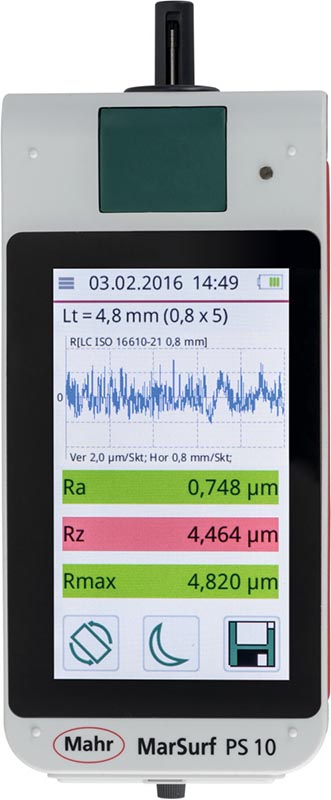

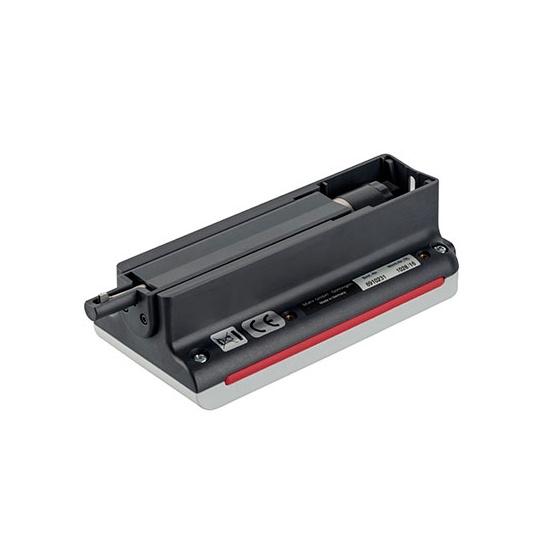

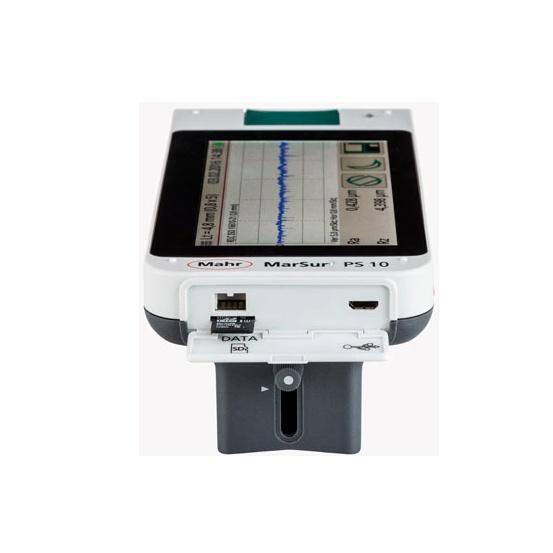

MarSurf PS 10 — контактный профилометр, работающий по принципу ощупывания поверхности алмазной иглой (щупом) и преобразования возникающих при этом механических колебаний микропроцессором. Привод щупа интегрирован в призматическую опору, но может быть использован без нее, что удобнее при затрудненном доступе. Прибор имеет встроенную память на 1500 протоколов с возможностью установки дополнительной карты microSD. Питание возможно от сети или от встроенной батареи. Результаты измерений выводятся на цветной ЖК дисплей в виде профилограммы и числовых значений. Предусмотрена современная связь с ПК с поддержкой Industrie 4.0. Существует опция настройки пределов для всех выбранных параметров. Любой выход за пределы допуска отображается на дисплее и в протоколе измерения.
При малых объемах контроля, вместо покупки профилометра можно заказать данную услугу в нашей лаборатории. Мы укомплектованы контактным профилометром I класса точности и имеем аттестацию по измерению шероховатости. Измерения возможны в том числе на деталях сложной формы, в узких отверстиях и на зубьях шестерен. Работаем лабораторно и с выездом на предприятие заказчика. По результатам контроля составляется отчет с перечнем измеренных параметров и графическим изображением профиля (пример отчета). Заявки по измерению шероховатости направляйте на kontrol@ntcexpert.ru.
Технические характеристики профилометра MarSurf PS 10 приведены в таблице:
| Характеристики | Значения |
| Принцип измерения | Метод ощупывания |
| Датчик | Индук. опорный датчик, радиус наконечника 2 мкм (80 мкдюймов), изм. усилие ок. 0,7 мН |
| Измеряемые параметры: | DIN/ISO: Ra, Rq, Rz, Rmax, Rp, Rpk, Rk, Rvk, Mrl, Mr2, Al, А2, Vo, Rt, RЗz, RPc, Rmr, RSm, Rsk, CR, CF, CL, R, AR, Rx JIS: Ra, Rq, Ry (соотв. Rz), RzJIS, tp (соотв. Rmr), RSm, S ASME: Rp, Rpm, RPc, Rsk, tp (соотв. Rmr) MOTIF: R, AR, Rx, CR, CF, CL |
| Диапазон измерений параметра шероховатости Ra, мкм | От 0,02 до 10 |
| Диапазон показаний параметров шероховатости Rz, Rmax, мкм | От 0,1 до 50 |
| Диапазон перемещения щупа, мкм | От -200 до +170 |
| Предел допускаемой основной относительной погрешности измерений параметра шероховатости Ra, % |
5 |
| Длина трассы ощупывания, мм | 0,56; 1,5; 4,8; 16 (автоматический выбор) |
| Измерительное усилие, мН | От 0,6 до 0,8 |
| Радиус щупа, мкм | 2 (5)* |
| Фильтры | Фазокорректированный (фильтр Гаусса) ИСО 11562 (ГОСТ Р 8.562-2009), RS-фильтр по ИСО 3274 (ГОСТ 19300-86) |
| Отсечка шага λс, мм | 0,08; 0,25; 0,8; 2,5 |
| Функция калибровки | Динамическая |
| Память | 3900 профилей, 500000 результатов, 1500 рdf файлов, возможно использование карты microSD до 32 ГБ |
| Дополнительные функции | Блокировка настроек/ защита паролем, Дата/ время |
| Интерфейсы | USB-Device, MarConnect (RS232, USB), micro SD Slot for SD TM / SDHC Cards up to 32 GB |
| Степень защиты оболочки по ГОСТ 14254 | IP 40 |
| Аккумулятор |
Li-ion battery, 3,7 В, мощность 11,6 В∙А |
| Номинальное напряжение питания адаптера, В | От 100 до 264 |
| Частота питающей сети, Гц | 50/60 |
| Габаритные размеры, не более, мм -длина; -ширина; -высота |
160 77 50 |
| Масса не более, кг | 0,5 |
| Условия эксплуатации: Нормальная область значений температур, ⁰С Рабочая область значений температур, ⁰С Относительная влажность воздуха , не более, % |
От +15 до +25 От +5 до + 40 85 без конденсата |
Дополнительная информация:
- Руководство по эксплуатации Mahr-PS10
- Каталог приборов для измерения шероховатости Mahr
- Описание типа средства измерений
- Методика поверки Mahr-PS10
