Вихретоковый структуроскоп AKA3010

Вихретоковый структуроскоп AKA3010 Вихретоковый структуроскоп AKA3010 предназначен для использования в качестве базового блока при оснащении линий непрерывной сортировки черного металлопроката: труб, прутков, лент, а также для сортировки однотипных деталей по различным электромагнитным параметрам. Структуроскоп AKA3010 разработан в 2014 году вместо морально устаревшей серии ВС2010.

Принцип действия AKA3010 основан на реализации метода высших гармоник (МВГ): внешним переменным магнитным полем производят перемагничивание контролируемой зоны объекта контроля, регистрируют изменение индукции магнитного поля в изделии. Так как процесс перемагничивания ферромагнитных объектов описывается в общем случае нелинейной функцией, то выходной сигнал датчика будет отличаться по форме от функции напряженности внешнего намагничивающего магнитного поля. Сравнивая между собой амплитуды и фазы гармоник базового (опорного) и контролируемого образцов, судят о свойствах металла изделия.

Основные достоинства метода высших гармоник (МВГ):

  • Бесконтактность (при использовании проходного преобразователя),
  • Быстродействие ( до нескольких деталей в секунду),
  • Высокая чувствительность
  • Отстройка от влияния мешающих факторов амплитудно-фазовая.

На Рис.1-2 представлены фотографии преобразователей ПП3010.50.60 и ПП3010.50.100. Особенностью преобразователя ПП3010.50.100. является то, что его выходной сигнал меньше зависит от положения детали в рабочей зоне преобразователя, поэтому с помощью данного преобразователя лучше контролировать детали сложной формы. На Рис.3-5 представлены виды комплексной плоскости структуроскопа АКА-3010 с изображением на них вершин векторов вносимого напряжения от изделий с различными физическими свойствами. Из практики применения структуроскопов, основанных на МВГ, известны такие контролируемые параметры металлов и изделий из металлов, как марка, твердость, вязкость, проводимость, предел прочности, толщина закаленного слоя и даже геометрические размеры.

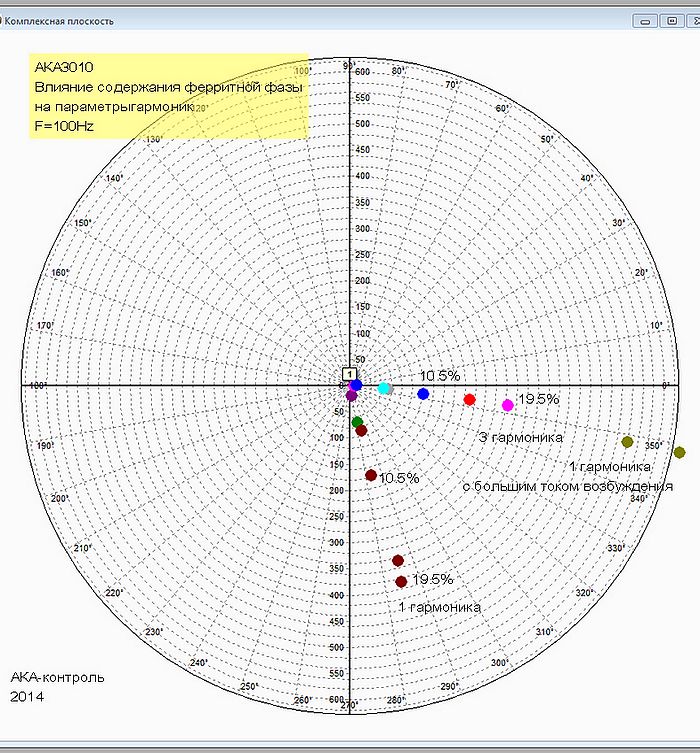

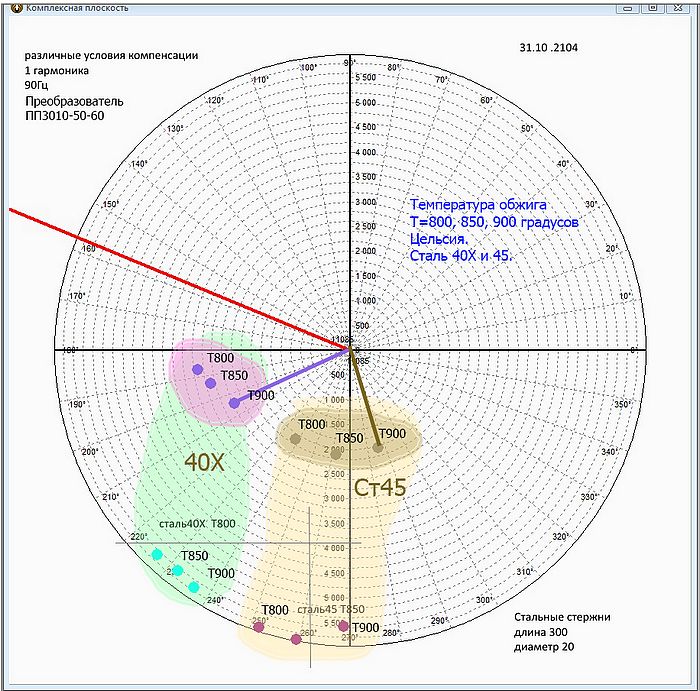

Датчик ПП3010.50.60 вихретокового структуроскопа АКА 3010 Датчик ПП3010.50.100 вихретокового структуроскопа АКА 3010 Пример анализа деталей с различной твердостью структуроскопом АКА3010 Влияние ферритной фазы на выходной сигнал структуроскопа АКА3010 Результат сравнительного анализа образцов сталей вихретоковым структуроскопом АКА 3010

Функциональные возможности вихретокового структуроскопа АКА 3010:

  • Диаметр контролируемых объектов - 1-300мм
  • Диапазон частот 0.01-1,0 кГц
  • Графический интерфейс
  • Автоматическая балансировка дифференциального преобразователя
  • Возможно использование абсолютного, симметричного дифференциального и асимметричного дифференциал
  • Сохранение до 150 режимов работы
  • Документирование результатов контроля
  • Автоматическая компенсация сигнала
  • Автоматический выбор максимального тока возбуждения преобразователя
  • Автоматическая установка пределов браковочного критерия
  • Регистрация статистики контроля
  • Индикация положения объекта контроля в рабочей зоне преобразователя
  • Индикация –графическая (сигнал, комплексная плоскость, гистограммы амплитуд и фаз 1,3 и 5 гармоник), звуковая (годен-брак)
  • Блокировка контроля концов протяженных объектов
  • Закрытый корпус 160*240*350мм защищенный по IP30
  • Диапазон рабочих температур, °C+5…+40
  • Два вида исполнения: совмещенное - силовой блок объединен с блоком компьютера в едином корпусе; раздельное- силовой блок и компьютер конструктивно независимы
  • Масса силового электронного блока, 5 кг

Купить вихретоковый структуроскоп АКА 3010 можно по официальной цене производителя, указанной в прайс-листе. Смотрите так же разделы: Вихретоковые дефектоскопы, Вихретоковые толщиномеры покрытий, Проведение вихретокового контроля, Аттестация специалистов по вихретоковому методу.



Вихретоковый структуроскоп АКА 3010 можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А также Республики Казахстан, Белоруссия и другие страны СНГ.
