Вихретоковые структуроскопы

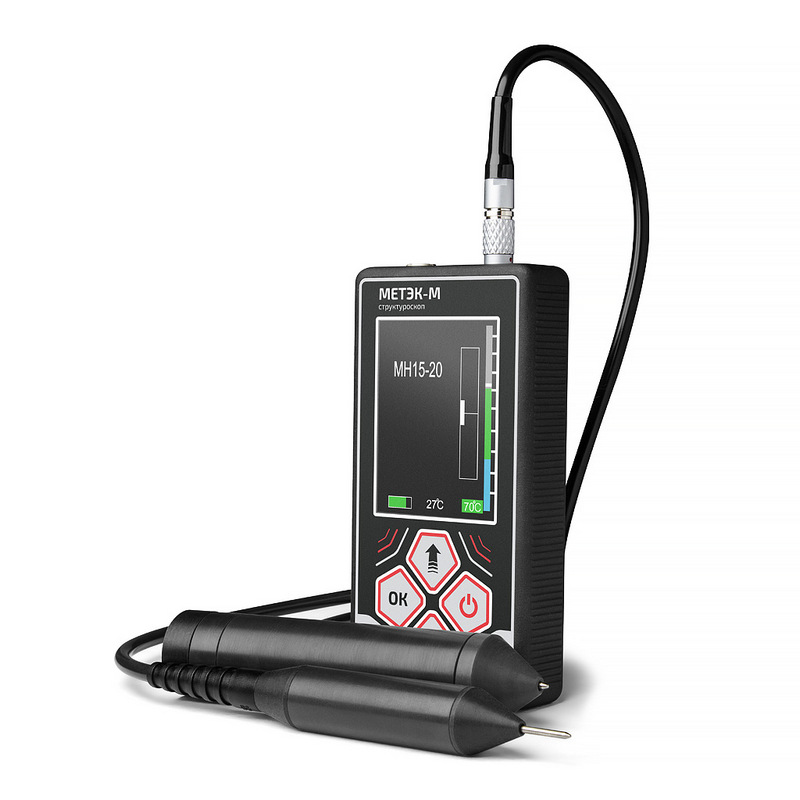

Структуроскоп Метэк
Структуроскоп «Метэк» используется для сортировки металлов или сплавов по маркам, определения процентного содержания компонента в сплаве, определения режимов термообработки и определения структурной неоднородности. Измерительная погрешность для первого и второго пунктов ±20 мкВ, для третьего и четвертого - ±5 мкВ. Принцип работы прибора «Метэк» основан на измерении величины термоЭДС, возникающей при контакте нагретого до определенной температуры измерительного (горячего) электрода и поверхности контролируемой детали, контактирующей с холодным электродом.
Конструктивно прибор включает в себя электронный блок, выполненный в корпусе из алюминия и ударопрочного пластика и измерительного преобразования с горячим и холодным электродами, подключаемые к электронному блоку через самозащёлкивающийся разъём с помощью гибкого кабеля.
Вихретоковый структуроскоп ВЭ-26НП
Вихретоковый структуроскоп ВЭ-26НП предназначен для неразрушающего контроля изделий из немагнитных сплавов на основе алюминия или меди при помощи измерения их удельной электрической проводимости.
Прибор позволяет проводить сортировку изделий по приращению удельной электрической проводимости и контроль различных механических характеристик электропроводящих неферромагнитных материалов при наличии экспериментально установленных корреляционных связей между удельной электропроводимостью и этими характеристиками. Встроенный термометр позволяет учесть влияние температуры окружающей среды и повысить точность измерения. Встроенная память сохраняет 4096 результатов измерении удельной электрической проводимости для последующей передачи на ПК.
Вихретоковый структуроскоп AKA3010
Вихретоковый структуроскоп AKA3010 предназначен для использования в качестве базового блока при оснащении линий непрерывной сортировки черного металлопроката: труб, прутков, лент, а также для сортировки однотипных деталей по различным электромагнитным параметрам. Структуроскоп AKA3010 разработан в 2014 году вместо морально устаревшей серии ВС2010.
Принцип действия AKA3010 основан на реализации метода высших гармоник (МВГ): внешним переменным магнитным полем производят перемагничивание контролируемой зоны объекта контроля, регистрируют изменение индукции магнитного поля в изделии. Так как процесс перемагничивания ферромагнитных объектов описывается в общем случае нелинейной функцией, то выходной сигнал датчика будет отличаться по форме от функции напряженности внешнего намагничивающего магнитного поля. Сравнивая между собой амплитуды и фазы гармоник базового (опорного) и контролируемого образцов, судят о свойствах металла изделия.
Вихретоковый структуроскоп AKA 3010С
Вихретоковый структуроскоп АКА 3010С в совмещенном корпусе разработан на базе модели АКА 3010. Основное конструктивное отличие данной модели это совместная компоновка силового блока и промышленной компьютерной панели с сенсорным экраном. По сравнению с ВС2010, модификация С имеет малогабаритную конструкцию (120*180*300мм) и дополнительно позволяет проводить измерения содержания ферритной фазы в нержавеющих сталях, а так же проводить разбраковку по маркам (электропроводности) изделий из алюминиевых сплавов. Прибор может быть снабжен накладным датчиком, и поставляется с программным обеспечением AKASoft3010 v2.0
Структуроскоп АКА 3010С так же как и его аналог АКА 3010 предназначен для сравнительного анализа изделий из металлов по эмпирическим корреляционным зависимостям их механических и электромагнитных характеристик. Прибор может использоваться для разбраковки сталей по маркам, алюминиевых сплавов по маркам или электропроводности, так же эффективен для контроля твёрдости и режимов термообработки сталей, оценки глубины закалки стальных деталей. АКА 3010С может применяться для оценки содержания ферритной фазы в нержавеющих сталях при установке дополнительного программного обеспечения и предварительной калибровке.
