Вихретоковый структуроскоп AKA 3010С

Вихретоковый структуроскоп AKA 3010С Вихретоковый структуроскоп АКА 3010С в совмещенном корпусе разработан на базе модели АКА 3010. Основное конструктивное отличие данной модели это совместная компоновка силового блока и промышленной компьютерной панели с сенсорным экраном. По сравнению с ВС2010, модификация С имеет малогабаритную конструкцию (120*180*300мм) и дополнительно позволяет проводить измерения содержания ферритной фазы в нержавеющих сталях, а так же проводить разбраковку по маркам (электропроводности) изделий из алюминиевых сплавов. Прибор может быть снабжен накладным датчиком, и поставляется с программным обеспечением AKASoft3010 v2.0

Структуроскоп АКА 3010С так же как и его аналог АКА 3010 предназначен для сравнительного анализа изделий из металлов по эмпирическим корреляционным зависимостям их механических и электромагнитных характеристик. Прибор может использоваться для разбраковки сталей по маркам, алюминиевых сплавов по маркам или электропроводности, так же эффективен для контроля твёрдости и режимов термообработки сталей, оценки глубины закалки стальных деталей. АКА 3010С может применяться для оценки содержания ферритной фазы в нержавеющих сталях при установке дополнительного программного обеспечения и предварительной калибровке.

Принцип действия прибора основан на реализации метода высших гармоник (МВГ): внешним переменным магнитным полем производят перемагничивание контролируемой зоны объекта контроля, регистрируют изменение индукции магнитного поля в изделии в следствие влияния его электромагнитных свойств. Поскольку процесс перемагничивания для ферромагнитных объектов описывается в общем случае нелинейной функцией, то функция изменения индукции также нелинейна и в выходном сигнале датчика появляются гармоники, параметры которых определяются функцией премагничивания. Сравнивая между собой амплитуды и фазы гармоник базового (опорного) и контролируемого образцов, судят о доброкачественности металла изделия по контролируемому параметру (марке, твердости, вязкости, проводимости и т.п.).

Основные достоинства метода высших гармоник (МВГ):

  • Бесконтактность (при использовании проходного преобразователя),
  • Быстродействие (до нескольких деталей в секунду),
  • Высокая чувствительность
  • Отстройка от влияния мешающих факторов амплитудно-фазовая.

К недостаткам метода можно отнести: чувствительность к геометрии изделия (минимизируются в случае контроля однотипных деталей) и энергозатраты на контроль ( токи перемагничивания 1-10 А)

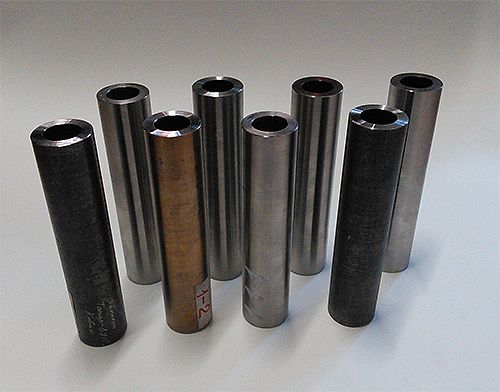

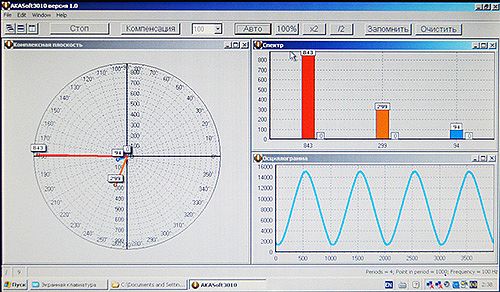

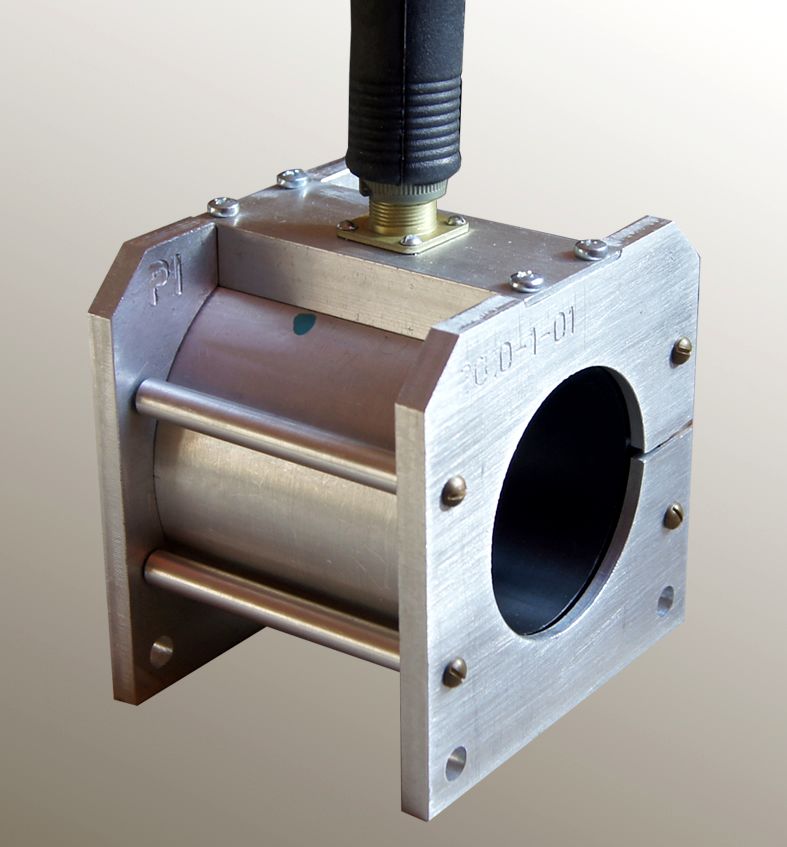

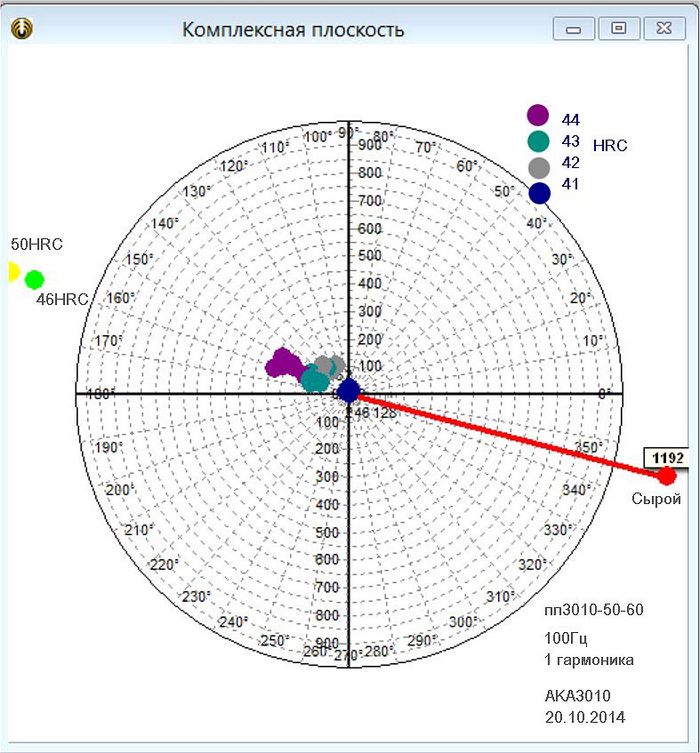

Экран структуроскопа АКА 3010С v2.0 Тестовые образцы с разной степенью закалки Датчик ПП3010.50.60 вихретокового структуроскопа АКА 3010 С Датчик ПП3010.50.100 вихретокового структуроскопа АКА 3010С Пример анализа деталей с различной твердостью структуроскопом АКА 3010

Технические характеристики вихретокового структуроскопа АКА 3010С приведены в следующей таблице

Параметр Значение
Частота тока возбуждения 20-20000 Гц
Ток возбуждения, А до 10
Тип преобразователя индукционный асимметричный дифференциальный, индукционный абсолютный
Питание 220В
Габариты электронного блока, мм 320*200*150
Диапазон рабочих температур, °С 0...+40
Масса электронного блока, кг 3


Купить вихретоковый структуроскоп АКА 3010С можно по официальной цене производителя, указанной в прайс-листе. Смотрите так же разделы: Вихретоковые дефектоскопы, Вихретоковые толщиномеры покрытий, Проведение вихретокового контроля, Аттестация специалистов по вихретоковому методу.



Вихретоковый структуроскоп АКА 3010С можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А также Республики Казахстан, Белоруссия и другие страны СНГ.
