Ультразвуковой толщиномер CTS-30C

Ультразвуковой толщиномер CTS-30C

Ультразвуковой толщиномер CTS-30C – профессиональный, не дорогой прибор с функцией измерения через защитные покрытия и возможностью измерения толщины покрытий. Применение преобразователя TGM5-10CL позволяет производить измерения толщин до 200 мм через покрытие толщиной до 50 мм. Применим для контроля коррозионных изменений толщины стенок трубопроводов и сосудов, работающих под давлением без остановки и вывода из эксплуатации. Высокотемпературный преобразователь TG5-10HL решает проблему контроля горячих объектов. При этом диапазон температур объекта варьируется от – 20 до +2000С. Полный перечень применяемых преобразователей приведен ниже в сводной таблице. Толщиномер соответствует требованиям ГОСТ 28702-90 и внесен в реестр средств измерений РФ (свидетельство о регистрации).

Ультразвуковой толщиномер CTS-30C это компактный лёгкий моноблок с возможностью крепления на запястье руки, что очень удобно для работы в монтажных условиях. Корпус прибора защищен от пыли и влаги по международному стандарту IP54 (возможна работа в запылённых помещениях и под дождем). Большой объем памяти и низкое энергопотребления дают возможность автономной работы в течении длительного времени. Данная модель имеет увеличенную скорость проведения измерений. При обычном сканировании 2 измерения/сек., при активации (FAST SCAN), измерения производятся 20 раз/сек.

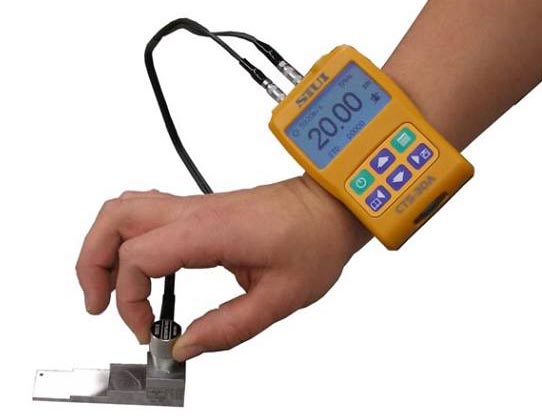

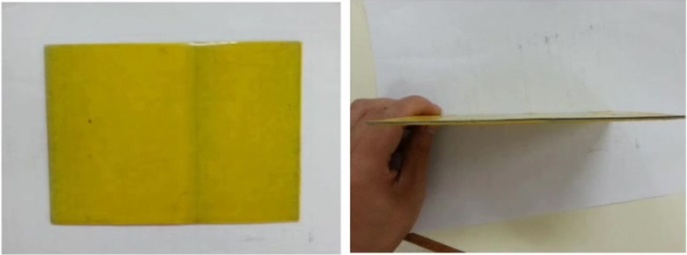

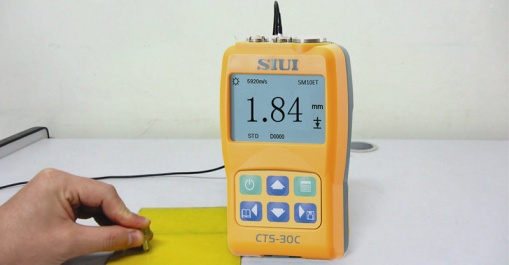

Крепление толщиномера CTS-30C на запястье руки Контроль тонких пластин через покрытие толщиномером CTS-30C Контроль тонких пластин через покрытие толщиномером CTS-30C -2


В базовый комплект поставки входит: толщиномер ультразвуковой CTS-30С, преобразователь ультразвуковой, кабели, руководство по эксплуатации, флакон для контактной жидкости, диск с программным обеспечением, сумка для переноски, свидетельство о поверке, методика поверки. С дополнительной информацией об ультразвуковом толщиномере CTS-30С можно ознакомиться в фирменной брошюре. Гарантия производителя и межповерочный интервал составляют – 1 год. Технические характеристики приведены в сводной таблице ниже. Цена толщиномера в прайс-листе.

Технические характеристики толщиномера CTS-30C и аналогичных моделей компании SIUI приведены в следующей таблице:

Модель CTS-30A CTS-30B CTS-30C CTS-49 CTS-59
  Ультразвуковой толщиномер CTS-30A Ультразвуковой толщиномер CTS-30B Ультразвуковой толщиномер CTS-30C Ультразвуковой толщиномер CTS-49 Ультразвуковой толщиномер CTS-59
Единица измерения мм/дюйм мм/дюйм мм/дюйм мм/дюйм мм/дюйм
Диапазон измерений 0,8 мм–300 мм (для стали) 0,8 мм–400 мм (для стали) 0,8 - 400 мм
(через покрытие 3,0 - 50 мм)
0,5 мм-600 мм 0,5 мм-600 мм
Точность измерений 0,01 мм / 0,1 мм (0,001 дюйм / 0,01 дюйм) 0,01 мм / 0,1 мм (0,001 дюйм / 0,01 дюйм) 0,01 мм / 0,1 мм (0,001 дюйм / 0,01 дюйм) 0,01 мм / 0,1 мм (0,001 дюйм / 0,01 дюйм) 0,01 мм / 0,1 мм (0,001 дюйм / 0,01 дюйм)
Погрешность измерения
  • При диапазоне 0,8 мм~9,99 мм точность измерения 0,01 мм и погрешность ±0,05 мм;
  • При диапазоне 0,0 мм~99,99 мм точность измерения 0,01 мм и погрешность ±(1%Н+0,04) мм;
  • При диапазоне 100,0 мм~300,0 мм точность измерения 0,1 мм и погрешность ≤ 3%Н мм,

где Н – толщина контролируемых материалов
  • При диапазоне 0,8 мм~9,99 мм точность измерения 0,01 мм и погрешность ±0,05 мм;
  • При диапазоне 10,0 мм~99,99 мм точность измерения 0,01 мм и погрешность ±(1%Н+0,04) мм;
  • При диапазоне 100,0 мм~400,0 мм точность измерения 0,1 мм и погрешность ≤ 3%Н мм,

где Н – толщина контролируемых материалов
  • При диапазоне 0,8 мм~9,99 мм точность измерения 0,01 мм и погрешность ±0,05 мм;
  • При диапазоне 10,0 мм~99,99 мм точность измерения 0,01 мм и погрешность ±(1%Н+0,04) мм;
  • При диапазоне 100,0 мм~400,0 мм точность измерения 0,1 мм и погрешность ≤ 3%Н мм,

где Н – толщина контролируемых материалов
  • При диапазоне 0,8 мм~9,99 мм точность измерения 0,01 мм и погрешность ±0,05 мм;
  • При диапазоне 10,0 мм~99,99 мм точность измерения 0,01 мм и погрешность ±(1%Н+0,04) мм;
  • При диапазоне 100,0 мм~600,0 мм точность измерения 0,1 мм и погрешность ≤ 3%Н мм,

где Н – толщина контролируемых материалов
  • При диапазоне 0,8 мм~9,99 мм точность измерения 0,01 мм и погрешность ±0,05 мм;
  • При диапазоне 10,0 мм~99,99 мм точность измерения 0,01 мм и погрешность ±(1%Н+0,04) мм;
  • При диапазоне 100,0 мм~600,0 мм точность измерения 0,1 мм и погрешность ≤ 3%Н мм,

где Н – толщина контролируемых материалов
Скорость ультразвука в материале 1000-9999 м/с 1000-9999 м/с 1000-9999 м/с 400-15000 м/с 400-15000 м/с
В-скан нет нет нет нет есть
Передача данных Мини USB порт
LEMO 00 совместимый (T/R)
Мини USB порт
LEMO 00 совместимый (T/R)
Мини USB порт
LEMO 00 совместимый (T/R)
Мини USB порт
слот карты микро SD
LEMO 00 совместимый (T/R)
Мини USB порт
слот карты микро SD
LEMO 00 совместимый (T/R)
ПЭП Только TG5-10L TG5-10L
TG7.5-6L
TG2-12L
TG5-6L
TG5-8L
TG5-10L
TG7.5-6L
TG2-12L
TG5-6L
TG5-8L
TG5-10L
TG7.5-6L
TG2-12L
TG5-6L
TG5-8L
TG5-10L
TG7.5-6L
TG2-12L
TG5-6L
TG5-8L
высокотемпературный зонд TG5-10HL для измерения через покрытия TGM5-10CL для измерения через покрытия TGM5-10CL 7,5 МГц, задержка
высокотемпературный зонд TG5-10HL
высокотемпературный зонд TG5-10HL высокотемпературный зонд TG5-10HL Поддержка смарт-диалога для автоматического определения ПЭП
Усиление Авто Низкий уровень/нормальный/высокий Низкий уровень/нормальный/высокий 0-110 дБ, ручная регулировка/автоматическая (для автопоиска) 0-110 дБ, ручная регулировка/автоматическая (для автопоиска)
Режим отображение информации Вертикальное Вертикальное Вертикальное Вертикальный
Горизонтальный
Вертикальный
Горизонтальный
Автоматическая калибровка по встроенному юстировочному образцу (для стали) нет нет есть есть есть
Калибровка по двум точкам нет нет есть есть есть
Измерение минимального значения есть есть есть есть есть
Измерение среднего значения измерений есть есть есть есть есть
Установка предельного значения измерений есть есть есть есть есть
Измерение разницы толщин есть есть есть есть есть
Динамические измерения скорости нет нет нет есть есть
Измерение толщины стальных труб с диаметром не менее 20 мм и толщиной не менее 1 мм есть есть есть есть есть
Измерение значения сверхнормативного сигнала нет нет нет есть есть
Звуковая сигнализация и функция замораживания нет нет нет есть есть
Автоматический поиск нет нет нет нет есть
Автоматическое отключение через 2/5/10/20/30 минут на выбор нет нет нет есть есть
Объем памяти До 5000 значений + 100 настроек До 5000 значений + 100 настроек До 5000 значений + 100 настроек
  • До 10 000 записей, включая значения измерений, скорости
  • 3 формата файлов хранения
  • До 100 настроек параметров (измерения и настройки системы).
  • До 20 000 записей, включая значения измерений, скорости
  • 5 формата файлов хранения
  • До 100 настроек параметров (измерения и настройки системы).
Дисплей 2,2-дюймовый моно ЖК-дисплей (с подсветкой) – 128×64 пикселей 2,2-дюймовый моно ЖК-дисплей (с подсветкой) – 128×64 пикселей 2,2-дюймовый моно ЖК-дисплей (с подсветкой) – 128×64 пикселей 5″-цветной TFT-ЖК дисплей высокого разрешения с высокой яркостью подсветки индикатора (видимой под солнцем), 800×480 пикселей 5″-цветной TFT-ЖК дисплей высокого разрешения с высокой яркостью подсветки индикатора (видимой под солнцем), 800×480 пикселей
Габариты 100×65×25 мм 100×65×25 мм 100×65×25 мм 105×180×42 мм 105×180×42 мм
Вес 120 грамм 120 грамм 120 грамм 600 грамм 600 грамм
Рабочая температура -10+40˚С -10+40˚С -10+40˚С -10+45˚С -10+45˚С
Источник питания до 30 часов непрерывной работы
2 батарейки размера AAA
до 30 часов непрерывной работы
2 батарейки размера AAA
до 30 часов непрерывной работы
2 батарейки размера AAA
Адаптер питания 12 В постоянного тока
5 часов работы с комплектом перезаряжаемых литиевых аккумуляторов 7.4 В
Адаптер питания 12 В постоянного тока
5 часов работы с комплектом перезаряжаемых литиевых аккумуляторов 7.4 В
Язык Русский, английский, французский, немецкий, испанский, португальский, китайский Русский, английский, французский, немецкий, испанский, португальский, китайский Русский, английский, французский, немецкий, испанский, португальский, китайский Русский, английский, французский, немецкий, испанский, португальский, китайский Русский, английский, французский, немецкий, испанский, португальский, китайский
