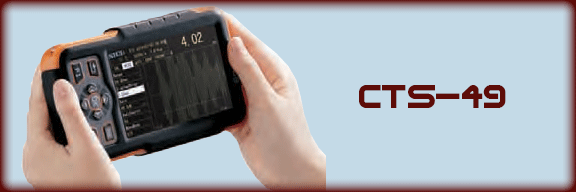

Ультразвуковой толщиномер CTS-49

Ультразвуковой толщиномер CTS-49

Ультразвуковой толщиномер CTS-49 – новая модель китайской компании SIUI - надежный и информативный прибор способный выдерживать экстремальные условия эксплуатации. Толщиномер подходит для измерения любых материалов проводящих ультразвуковую волну (метал, керамика, стекло и т.д.). Измеряемые толщины находятся в пределах 0,5 - 600 мм с разрешением 0,01 мм и погрешностью не более 3%. Погрешность измерений трех уровневая (точная информация по уровням приведена в сравнительной таблице ниже). Доступно измерение толщин: изделия, изделия через покрытие и толщины покрытия.

Относительно младших моделей, толщиномер CTS-49 получил новые функции и вместе с этим прибавил в весе и габаритных размерах (600 гр. / 105 х 180 х 42 мм). Электропитание толщиномера обеспечивается адаптером 12 В постоянного тока и съемной аккумуляторной батарей, 7,4 В. Толщиномер соответствует требованиям ГОСТ 28702-90 и внесен в реестре средств измерений РФ (свидетельство о регистрации). Модель так же имеет положительные отзывы российских специалистов НК.

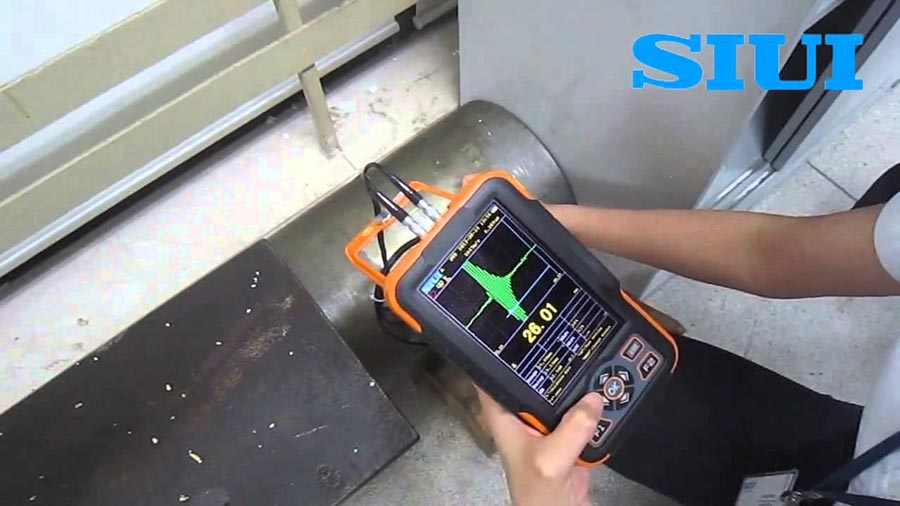

Автоматический поворот изображения толщиномера CTS-49 Контроль толстостенной трубы толщиномером CTS-49


Особенностью модели CTS-49 является наличие А-скана, что позволяет отличать расслоения от инородных включений. Большой, цветной дисплей высокой яркости обеспечивает комфортную для восприятия картинку при любой освещенности. Добавлена функция поворота отображаемой информации при наклоне устройства. Предусмотрено 3 формата архивирования файлов. Встроенная память до 10000 измерений, USB порт и микро SD карта, для сохранения и обработки данных с последующим архивированием на ПК. В базовый комплект поставки входит: толщиномер ультразвуковой CTS-49 со съемной аккумуляторной батареей, сетевой адаптер, кабель LEMO-LEMO одинарный 1,5 м, преобразователь на 5 МГц, кабель USB A-Micro, компакт диск с документацией и ПО, свидетельство о поверке, чехол, транспортный чемодан. Гарантия производителя и межповерочный интервал составляют – 1 год. С дополнительной информацией об ультразвуковом толщиномере CTS-49 можно ознакомиться в фирменной брошюре. Технические характеристики приведены в сводной таблице ниже. Цена толщиномера в прайс-листе.

Технические характеристики толщиномера CTS-49 и аналогичных моделей компании SIUI приведены в следующей таблице:

Модель CTS-30A CTS-30B CTS-30C CTS-49 CTS-59
  Ультразвуковой толщиномер CTS-30A Ультразвуковой толщиномер CTS-30B Ультразвуковой толщиномер CTS-30C Ультразвуковой толщиномер CTS-49 Ультразвуковой толщиномер CTS-59
Единица измерения мм/дюйм мм/дюйм мм/дюйм мм/дюйм мм/дюйм
Диапазон измерений 0,8 мм–300 мм (для стали) 0,8 мм–400 мм (для стали) 0,8 - 400 мм
(через покрытие 3,0 - 50 мм)
0,5 мм-600 мм 0,5 мм-600 мм
Точность измерений 0,01 мм / 0,1 мм (0,001 дюйм / 0,01 дюйм) 0,01 мм / 0,1 мм (0,001 дюйм / 0,01 дюйм) 0,01 мм / 0,1 мм (0,001 дюйм / 0,01 дюйм) 0,01 мм / 0,1 мм (0,001 дюйм / 0,01 дюйм) 0,01 мм / 0,1 мм (0,001 дюйм / 0,01 дюйм)
Погрешность измерения
  • При диапазоне 0,8 мм~9,99 мм точность измерения 0,01 мм и погрешность ±0,05 мм;
  • При диапазоне 0,0 мм~99,99 мм точность измерения 0,01 мм и погрешность ±(1%Н+0,04) мм;
  • При диапазоне 100,0 мм~300,0 мм точность измерения 0,1 мм и погрешность ≤ 3%Н мм,

где Н – толщина контролируемых материалов
  • При диапазоне 0,8 мм~9,99 мм точность измерения 0,01 мм и погрешность ±0,05 мм;
  • При диапазоне 10,0 мм~99,99 мм точность измерения 0,01 мм и погрешность ±(1%Н+0,04) мм;
  • При диапазоне 100,0 мм~400,0 мм точность измерения 0,1 мм и погрешность ≤ 3%Н мм,

где Н – толщина контролируемых материалов
  • При диапазоне 0,8 мм~9,99 мм точность измерения 0,01 мм и погрешность ±0,05 мм;
  • При диапазоне 10,0 мм~99,99 мм точность измерения 0,01 мм и погрешность ±(1%Н+0,04) мм;
  • При диапазоне 100,0 мм~400,0 мм точность измерения 0,1 мм и погрешность ≤ 3%Н мм,

где Н – толщина контролируемых материалов
  • При диапазоне 0,8 мм~9,99 мм точность измерения 0,01 мм и погрешность ±0,05 мм;
  • При диапазоне 10,0 мм~99,99 мм точность измерения 0,01 мм и погрешность ±(1%Н+0,04) мм;
  • При диапазоне 100,0 мм~600,0 мм точность измерения 0,1 мм и погрешность ≤ 3%Н мм,

где Н – толщина контролируемых материалов
  • При диапазоне 0,8 мм~9,99 мм точность измерения 0,01 мм и погрешность ±0,05 мм;
  • При диапазоне 10,0 мм~99,99 мм точность измерения 0,01 мм и погрешность ±(1%Н+0,04) мм;
  • При диапазоне 100,0 мм~600,0 мм точность измерения 0,1 мм и погрешность ≤ 3%Н мм,

где Н – толщина контролируемых материалов
Скорость ультразвука в материале 1000-9999 м/с 1000-9999 м/с 1000-9999 м/с 400-15000 м/с 400-15000 м/с
В-скан нет нет нет нет есть
Передача данных Мини USB порт
LEMO 00 совместимый (T/R)
Мини USB порт
LEMO 00 совместимый (T/R)
Мини USB порт
LEMO 00 совместимый (T/R)
Мини USB порт
слот карты микро SD
LEMO 00 совместимый (T/R)
Мини USB порт
слот карты микро SD
LEMO 00 совместимый (T/R)
ПЭП Только TG5-10L TG5-10L
TG7.5-6L
TG2-12L
TG5-6L
TG5-8L
TG5-10L
TG7.5-6L
TG2-12L
TG5-6L
TG5-8L
TG5-10L
TG7.5-6L
TG2-12L
TG5-6L
TG5-8L
TG5-10L
TG7.5-6L
TG2-12L
TG5-6L
TG5-8L
высокотемпературный зонд TG5-10HL для измерения через покрытия TGM5-10CL для измерения через покрытия TGM5-10CL 7,5 МГц, задержка
высокотемпературный зонд TG5-10HL
высокотемпературный зонд TG5-10HL высокотемпературный зонд TG5-10HL Поддержка смарт-диалога для автоматического определения ПЭП
Усиление Авто Низкий уровень/нормальный/высокий Низкий уровень/нормальный/высокий 0-110 дБ, ручная регулировка/автоматическая (для автопоиска) 0-110 дБ, ручная регулировка/автоматическая (для автопоиска)
Режим отображение информации Вертикальное Вертикальное Вертикальное Вертикальный
Горизонтальный
Вертикальный
Горизонтальный
Автоматическая калибровка по встроенному юстировочному образцу (для стали) нет нет есть есть есть
Калибровка по двум точкам нет нет есть есть есть
Измерение минимального значения есть есть есть есть есть
Измерение среднего значения измерений есть есть есть есть есть
Установка предельного значения измерений есть есть есть есть есть
Измерение разницы толщин есть есть есть есть есть
Динамические измерения скорости нет нет нет есть есть
Измерение толщины стальных труб с диаметром не менее 20 мм и толщиной не менее 1 мм есть есть есть есть есть
Измерение значения сверхнормативного сигнала нет нет нет есть есть
Звуковая сигнализация и функция замораживания нет нет нет есть есть
Автоматический поиск нет нет нет нет есть
Автоматическое отключение через 2/5/10/20/30 минут на выбор нет нет нет есть есть
Объем памяти До 5000 значений + 100 настроек До 5000 значений + 100 настроек До 5000 значений + 100 настроек
  • До 10 000 записей, включая значения измерений, скорости
  • 3 формата файлов хранения
  • До 100 настроек параметров (измерения и настройки системы).
  • До 20 000 записей, включая значения измерений, скорости
  • 5 формата файлов хранения
  • До 100 настроек параметров (измерения и настройки системы).
Дисплей 2,2-дюймовый моно ЖК-дисплей (с подсветкой) – 128×64 пикселей 2,2-дюймовый моно ЖК-дисплей (с подсветкой) – 128×64 пикселей 2,2-дюймовый моно ЖК-дисплей (с подсветкой) – 128×64 пикселей 5″-цветной TFT-ЖК дисплей высокого разрешения с высокой яркостью подсветки индикатора (видимой под солнцем), 800×480 пикселей 5″-цветной TFT-ЖК дисплей высокого разрешения с высокой яркостью подсветки индикатора (видимой под солнцем), 800×480 пикселей
Габариты 100×65×25 мм 100×65×25 мм 100×65×25 мм 105×180×42 мм 105×180×42 мм
Вес 120 грамм 120 грамм 120 грамм 600 грамм 600 грамм
Рабочая температура -10+40˚С -10+40˚С -10+40˚С -10+45˚С -10+45˚С
Источник питания до 30 часов непрерывной работы
2 батарейки размера AAA
до 30 часов непрерывной работы
2 батарейки размера AAA
до 30 часов непрерывной работы
2 батарейки размера AAA
Адаптер питания 12 В постоянного тока
5 часов работы с комплектом перезаряжаемых литиевых аккумуляторов 7.4 В
Адаптер питания 12 В постоянного тока
5 часов работы с комплектом перезаряжаемых литиевых аккумуляторов 7.4 В
Язык Русский, английский, французский, немецкий, испанский, португальский, китайский Русский, английский, французский, немецкий, испанский, португальский, китайский Русский, английский, французский, немецкий, испанский, португальский, китайский Русский, английский, французский, немецкий, испанский, португальский, китайский Русский, английский, французский, немецкий, испанский, португальский, китайский



Видео проведения измерений толщиномером CTS-49



Купить ультразвуковые толщиномеры SIUI CTS-49 можно по официальной цене производителя. Цена дефектоскопов указана в прайс-листе с учетом НДС. Смотрите так же разделы – Ультразвуковые дефектоскопы, Меры для настройки ультразвуковых дефектоскопов, Аттестация специалистов по ультразвуковому методу, Примеры технологических карт по УЗК, Проведение УЗК.



Ультразвуковые толщиномеры SIUI CTS-49 можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А так же Республики Казахстан, Белоруссия и другие страны СНГ.
