Ультразвуковой толщиномер CTS-59

Ультразвуковой толщиномер CTS-59

Ультразвуковой толщиномер CTS-59 – усовершенствованная версия толщиномера CTS-49 с сохраненными габаритно/весовыми характеристиками (600 гр. / 105 х 180 х 42 мм). Предназначен для измерения толщины изделий до 600 мм изготовленных из металлов и композитных материалов, с возможностью отстройки на проведение измерений через защитное покрытие. В отличии от своих предшественников (толщиномеров серии CTS), CTS-59 отображает информацию на дисплее высокого разрешения и яркости в виде А и В-сканов. Электропитание толщиномера обеспечивается адаптером 12 В постоянного тока и съемной аккумуляторной батарей, 7,4 В. CTS-59 произведен в Китае, соответствует требованиям ГОСТ 28702-90 и внесен в реестре средств измерений РФ (свидетельство о регистрации).

Автоматизирована настройка усиления, диапазона и задержки отображения измерительного строба на основе обнаруженного эхо-сигнала. Расширен перечень преобразователей (приведены ниже в сводной таблице). Применен принцип «смарт-диалога», обеспечивающий их автоматическое определение. Доступность подключения прямых (одно/двух элементных) и наклонных преобразователей увеличило диапазон контролируемых толщин и перечень объектов контроля. Для хранения и обработки информации предусмотрено 5 форматов архивных файлов. Объем памяти увеличен до 20 000 записей. Хранение и передача информации обеспечивается наличием слота микро SD карты и мини USD портом.

Подсветка дисплея толщиномера CTS-59 Настройка толщиномера CTS-59 по образцу


В базовый комплект поставки входит: толщиномер ультразвуковой CTS-59 со съемной аккумуляторной батареей, сетевой адаптер, кабель LEMO-LEMO одинарный 1,5 м, преобразователь на 5 МГц, кабель USB A-Micro, компакт диск с документацией и ПО, свидетельство о поверке, чехол, транспортный чемодан. Гарантия производителя и межповерочный интервал составляют – 1 год. С дополнительной информацией об ультразвуковом толщиномере CTS-59 можно ознакомится в фирменной брошюре. Технические характеристики приведены в сводной таблице ниже. Цена толщиномера в прайс-листе.

Технические характеристики толщиномера CTS-59 и аналогичных моделей компании SIUI приведены в следующей таблице:

Модель CTS-30A CTS-30B CTS-30C CTS-49 CTS-59
  Ультразвуковой толщиномер CTS-30A Ультразвуковой толщиномер CTS-30B Ультразвуковой толщиномер CTS-30C Ультразвуковой толщиномер CTS-49 Ультразвуковой толщиномер CTS-59
Единица измерения мм/дюйм мм/дюйм мм/дюйм мм/дюйм мм/дюйм
Диапазон измерений 0,8 мм–300 мм (для стали) 0,8 мм–400 мм (для стали) 0,8 - 400 мм
(через покрытие 3,0 - 50 мм)
0,5 мм-600 мм 0,5 мм-600 мм
Точность измерений 0,01 мм / 0,1 мм (0,001 дюйм / 0,01 дюйм) 0,01 мм / 0,1 мм (0,001 дюйм / 0,01 дюйм) 0,01 мм / 0,1 мм (0,001 дюйм / 0,01 дюйм) 0,01 мм / 0,1 мм (0,001 дюйм / 0,01 дюйм) 0,01 мм / 0,1 мм (0,001 дюйм / 0,01 дюйм)
Погрешность измерения
  • При диапазоне 0,8 мм~9,99 мм точность измерения 0,01 мм и погрешность ±0,05 мм;
  • При диапазоне 0,0 мм~99,99 мм точность измерения 0,01 мм и погрешность ±(1%Н+0,04) мм;
  • При диапазоне 100,0 мм~300,0 мм точность измерения 0,1 мм и погрешность ≤ 3%Н мм,

где Н – толщина контролируемых материалов
  • При диапазоне 0,8 мм~9,99 мм точность измерения 0,01 мм и погрешность ±0,05 мм;
  • При диапазоне 10,0 мм~99,99 мм точность измерения 0,01 мм и погрешность ±(1%Н+0,04) мм;
  • При диапазоне 100,0 мм~400,0 мм точность измерения 0,1 мм и погрешность ≤ 3%Н мм,

где Н – толщина контролируемых материалов
  • При диапазоне 0,8 мм~9,99 мм точность измерения 0,01 мм и погрешность ±0,05 мм;
  • При диапазоне 10,0 мм~99,99 мм точность измерения 0,01 мм и погрешность ±(1%Н+0,04) мм;
  • При диапазоне 100,0 мм~400,0 мм точность измерения 0,1 мм и погрешность ≤ 3%Н мм,

где Н – толщина контролируемых материалов
  • При диапазоне 0,8 мм~9,99 мм точность измерения 0,01 мм и погрешность ±0,05 мм;
  • При диапазоне 10,0 мм~99,99 мм точность измерения 0,01 мм и погрешность ±(1%Н+0,04) мм;
  • При диапазоне 100,0 мм~600,0 мм точность измерения 0,1 мм и погрешность ≤ 3%Н мм,

где Н – толщина контролируемых материалов
  • При диапазоне 0,8 мм~9,99 мм точность измерения 0,01 мм и погрешность ±0,05 мм;
  • При диапазоне 10,0 мм~99,99 мм точность измерения 0,01 мм и погрешность ±(1%Н+0,04) мм;
  • При диапазоне 100,0 мм~600,0 мм точность измерения 0,1 мм и погрешность ≤ 3%Н мм,

где Н – толщина контролируемых материалов
Скорость ультразвука в материале 1000-9999 м/с 1000-9999 м/с 1000-9999 м/с 400-15000 м/с 400-15000 м/с
В-скан нет нет нет нет есть
Передача данных Мини USB порт
LEMO 00 совместимый (T/R)
Мини USB порт
LEMO 00 совместимый (T/R)
Мини USB порт
LEMO 00 совместимый (T/R)
Мини USB порт
слот карты микро SD
LEMO 00 совместимый (T/R)
Мини USB порт
слот карты микро SD
LEMO 00 совместимый (T/R)
ПЭП Только TG5-10L TG5-10L
TG7.5-6L
TG2-12L
TG5-6L
TG5-8L
TG5-10L
TG7.5-6L
TG2-12L
TG5-6L
TG5-8L
TG5-10L
TG7.5-6L
TG2-12L
TG5-6L
TG5-8L
TG5-10L
TG7.5-6L
TG2-12L
TG5-6L
TG5-8L
высокотемпературный зонд TG5-10HL для измерения через покрытия TGM5-10CL для измерения через покрытия TGM5-10CL 7,5 МГц, задержка
высокотемпературный зонд TG5-10HL
высокотемпературный зонд TG5-10HL высокотемпературный зонд TG5-10HL Поддержка смарт-диалога для автоматического определения ПЭП
Усиление Авто Низкий уровень/нормальный/высокий Низкий уровень/нормальный/высокий 0-110 дБ, ручная регулировка/автоматическая (для автопоиска) 0-110 дБ, ручная регулировка/автоматическая (для автопоиска)
Режим отображение информации Вертикальное Вертикальное Вертикальное Вертикальный
Горизонтальный
Вертикальный
Горизонтальный
Автоматическая калибровка по встроенному юстировочному образцу (для стали) нет нет есть есть есть
Калибровка по двум точкам нет нет есть есть есть
Измерение минимального значения есть есть есть есть есть
Измерение среднего значения измерений есть есть есть есть есть
Установка предельного значения измерений есть есть есть есть есть
Измерение разницы толщин есть есть есть есть есть
Динамические измерения скорости нет нет нет есть есть
Измерение толщины стальных труб с диаметром не менее 20 мм и толщиной не менее 1 мм есть есть есть есть есть
Измерение значения сверхнормативного сигнала нет нет нет есть есть
Звуковая сигнализация и функция замораживания нет нет нет есть есть
Автоматический поиск нет нет нет нет есть
Автоматическое отключение через 2/5/10/20/30 минут на выбор нет нет нет есть есть
Объем памяти До 5000 значений + 100 настроек До 5000 значений + 100 настроек До 5000 значений + 100 настроек
  • До 10 000 записей, включая значения измерений, скорости
  • 3 формата файлов хранения
  • До 100 настроек параметров (измерения и настройки системы).
  • До 20 000 записей, включая значения измерений, скорости
  • 5 формата файлов хранения
  • До 100 настроек параметров (измерения и настройки системы).
Дисплей 2,2-дюймовый моно ЖК-дисплей (с подсветкой) – 128×64 пикселей 2,2-дюймовый моно ЖК-дисплей (с подсветкой) – 128×64 пикселей 2,2-дюймовый моно ЖК-дисплей (с подсветкой) – 128×64 пикселей 5″-цветной TFT-ЖК дисплей высокого разрешения с высокой яркостью подсветки индикатора (видимой под солнцем), 800×480 пикселей 5″-цветной TFT-ЖК дисплей высокого разрешения с высокой яркостью подсветки индикатора (видимой под солнцем), 800×480 пикселей
Габариты 100×65×25 мм 100×65×25 мм 100×65×25 мм 105×180×42 мм 105×180×42 мм
Вес 120 грамм 120 грамм 120 грамм 600 грамм 600 грамм
Рабочая температура -10+40˚С -10+40˚С -10+40˚С -10+45˚С -10+45˚С
Источник питания до 30 часов непрерывной работы
2 батарейки размера AAA
до 30 часов непрерывной работы
2 батарейки размера AAA
до 30 часов непрерывной работы
2 батарейки размера AAA
Адаптер питания 12 В постоянного тока
5 часов работы с комплектом перезаряжаемых литиевых аккумуляторов 7.4 В
Адаптер питания 12 В постоянного тока
5 часов работы с комплектом перезаряжаемых литиевых аккумуляторов 7.4 В
Язык Русский, английский, французский, немецкий, испанский, португальский, китайский Русский, английский, французский, немецкий, испанский, португальский, китайский Русский, английский, французский, немецкий, испанский, португальский, китайский Русский, английский, французский, немецкий, испанский, португальский, китайский Русский, английский, французский, немецкий, испанский, португальский, китайский

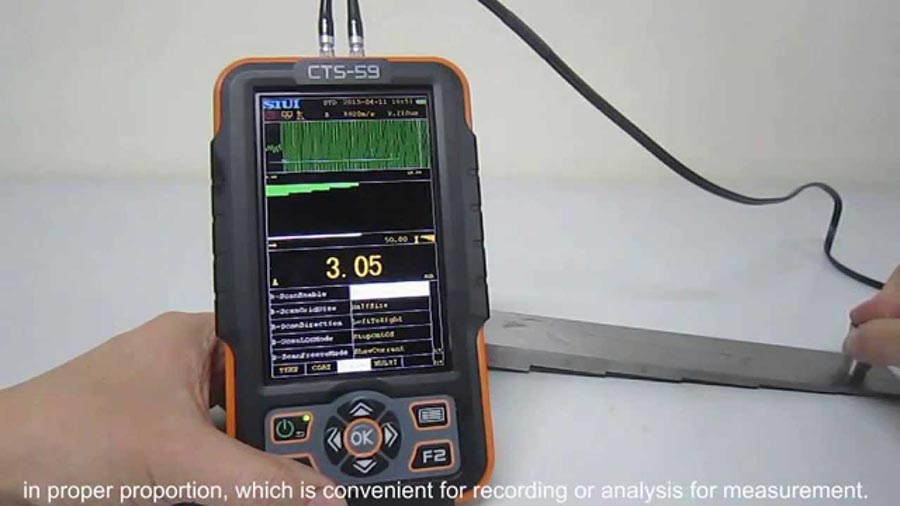

Видео функция В-скан толщиномера CTS-59



Видео измерения по слоям толщиномером CTS-59
