Образцы шероховатости

Образцы шероховатости

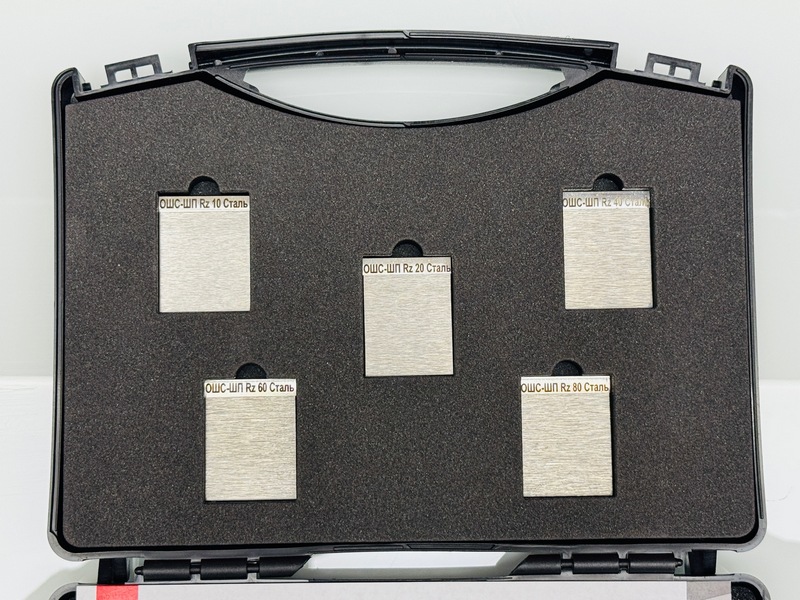

Образцы шероховатости поверхности (сравнения) – это образцы, имеющие известные параметры шероховатости. Под шероховатостью поверхности понимается совокупность неровностей, образующих ее рельеф. Образцы шероховатости (ОШС) получают определенным способом обработки - расточкой, точением, фрезерованием, строганием, шлифованием, полированием и т.д. Материал образцов – сталь, медь, алюминий, титан, латунь и другие металлы. Общие технические условия для эталонов шероховатости определены ГОСТ 9378. Образцы шероховатости могут поставляться в виде наборов или по отдельности.

Образцы шероховатости являются профессиональным инструментом и служат для оценки шероховатости поверхностей, полученных тем или иным способом обработки, путем сравнения – визуально и на ощупь. Образцы применяются на машиностроительных, ремонтных и других предприятиях для экспресс оценки шероховатости на рабочих местах и в лабораториях службы ОТК.

Образцы шероховатости входят в обязательный перечень оборудования для аттестации лаборатории НК по визуальному методу, а так же в табель технической оснащенности лабораторий контроля качества ПАО «Транснефть». Параметры и характеристики шероховатости определяются в соответствии с ГОСТ 2789, обозначения шероховатости поверхностей - по ГОСТ 2.309. Методика поверки образцов шероховатости регламентируется МИ 1850. Протокол поверки образцов шероховатости можно скачать здесь. Образцы шероховатости входят в область аккредитации метрологической службы НТЦ «Эксперт» (образец сертификата) оказывающей услуги по контролю шероховатости с выдачей сертификата о калибровке системы Росаккредитации. При необходимости проведения комплексного неразрушающего контроля, можете ознакомиться с услугами штатной лаборатории НК.

Количественно шероховатость оценивают следующими параметрами:

  • Ra — среднее арифметическое отклонение профиля;
  • Rz — высота неровностей профиля по десяти точкам;
  • Rmax — наибольшая высота неровностей профиля.

Ряды номинальных значений параметра шероховатости Ra в зависимости от способа обработки образцов и базовые длины должны соответствовать требованиям ГОСТ 9378 (см. таблицу). По требованию заказчика шероховатость может дополнительно оцениваться другими параметрами (Rz, Rmax и др.), значения которых приводятся как справочные по результатам измерений. Примерная переводная таблица параметров шероховатости Ra / Rz с привязкой к классам шероховатости из утратившего силу ГОСТа 2789-59 приведена ниже.

Класс чистоты поверхности Среднеарифметическое отклонения
профиля Ra, мкм
Высота неровностей Rz, мкм Базовая длина l, мм
не более
1 80 320 8
2 40 160 8
3 20 80 8
4 10 40 2,5
5 5 20 2,5
6 2,5 10 0,8
7 1,25 6,3 0,8
8 0,63 3,2 0,8
9 0,32 1,6 0,25
10 0,16 0,8 0,25
11 0,08 0,4 0,25
12 0,04 0,2 0,25
13 0,02 0,1 0,08
14 0,01 0,05 0,08

Условное обозначение эталона шероховатости должно содержать номинальное значение параметра Ra (Rz), условное обозначение способа обработки и обозначение стандарта. Пример условного обозначения образца для оценки стальных поверхностей, полученного расточкой, с номинальным значением Ra 3,2 мкм: Образец шероховатости 3,2 Р сталь, ГОСТ 9378.

Параметры шероховатости поверхности измеряются с помощью профилометра. В данном приборе сигнал получается от датчика с алмазной иглой, которая перемещается перпендикулярно исследуемой поверхности. Сигнал проходит электронное усиление и интегрируется для формирования усредненного параметра. Результаты измерения отсчитываются на шкале в виде численных значений. Метрологическая аттестация образцов шероховатости может проводиться по методике МИ 1850 с оформлением сертификата о калибровке. Гарантийный срок эксплуатации образцов - 24 месяца со дня ввода в эксплуатацию.

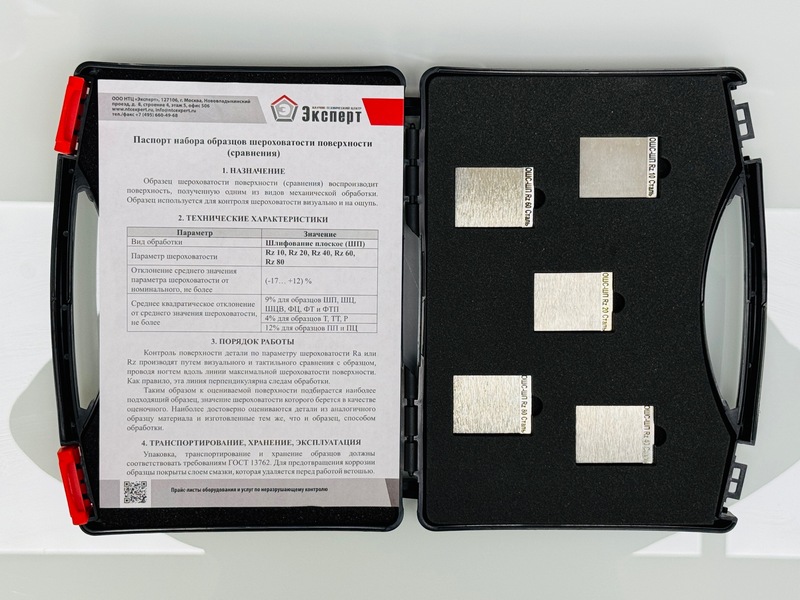

Комплект поставки:

  1. Образец шероховатости
  2. Упаковка
  3. Паспорт
  4. Сертификат о калибровке собственной метрологической службы (по заявке)

В следующей таблице перечислены основные способы обработки образцов их обозначения и параметры.

Способ обработки Форма образца Обозначение способа обработки Фото образца Параметр шероховатости Ra , мкм 1
Шлифование периферией круга Плоская Цилиндрическая выпуклая Цилиндрическая вогнутая ШП ШЦ ШЦВ Образцы шероховатости. Шлифование периферией круга 0,050; 0,100; 0,200; 0,400; 0,800; 1,600; 3,200
Шлифование торцовое Плоская ШТ Образцы шероховатости. Шлифование торцовое
Шлифование чашеобразным кругом Плоская ШЧ Образцы шероховатости. Шлифование чашеобразным кругом
Фрезерование цилиндрическое Плоская ФЦ Образцы шероховатости. Фрезерование цилиндрическое 0,4; 0,8; 1,6; 3,2; 6,3; 12,5
Фрезерование торцовое Плоская ФТ Образцы шероховатости. Фрезерование торцовое
Фрезерование торцовое (перекрещивающееся) Плоская ФТП Образцы шероховатости. Фрезерование торцовое (перекрещивающееся)
Точение Цилиндрическая выпуклая Т Образцы шероховатости. Точение 0,4; 0,8; 1,6; 3,2; 6,3; 12,5
Расточка Цилиндрическая вогнутая Р Образцы шероховатости. Расточка
Точение торцовое Плоская ТТ Образцы шероховатости. Точение торцовое
Строгание Плоская С Образцы шероховатости. Строгание 0,8; 1,6; 3,2; 6,3; 12,5; 25,0
Дробеструйная обработка Плоская ДС Образцы шероховатости. Дробеструйная обработка  0,2; 0,4; 0,8; 1,6; 3,2; 6,3; 12,5; 25,0
Пескоструйная обработка Плоская ПС Образцы шероховатости. Пескоструйная обработка
Полирование Плоская Цилиндрическая выпуклая ПП ПЦ Образцы шероховатости. Полирование 0,0125; 0,025; 0,050; 0,100; 0,200
Ручное опиливание Плоская РО Образцы шероховатости. Ручное опиливание Rz 80; 40; 20; 10; 5; 2,5
1Базовая длина определяется по ГОСТ 9378 для каждого номинального параметра Ra в зависимости от способа обработки




Меры профильные ПРО-10

Профильные меры ПРО-10, предназначены для передачи размера единицы длины при измерении параметров шероховатости Ra, Rz, R и RSm в диапазоне от 10-8 до 10-4 м.

В отличии от описанных выше образцов шероховатости сравнения, которые служат для визуальной оценки шероховатости полученной различными способами обработки, профильные меры ПРО-10 используются для поверки (калибровки) профилометров и других приборов, в том числе оптических, электронных и других микроскопов. Меры ПРО-10 внесены в Госреестр и признаны годными к применению по 2-му разряду.

Меры представляют собой кремниевые пластинки с периодическими линейными неровностями трапецеидального профиля, выполненные методом масочного травления и вклеенные в массивное основание. Меры поставляются отдельно или наборами с параметрами по количеству поддиапазонов измерения поверяемого средства измерений.

Поверка мер осуществляется в соответствии с документом «Меры профильные ПРО-10. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС». (образец свидетельства о поверке). Средство поверки - прибор для измерения текстуры поверхности 1го разряда серии Form Talysurf, фирмы Taylor Hobson, производства Великобритании.

Профильные меры ПРО-10 Эталоны шероховатости Образцы шероховатости эталонные Образцы шероховатости с поверкой Образцы шероховатости с поверкой

Нормативные и технические документы, устанавливающие требования к мерам профильным ПРО-10

  • ГОСТ 8.296-2011 «ГСИ. Государственный первичный специальный эталон и государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz и Ra в диапазоне 0,025...3000 мкм»
  • МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10-6 ...50м и длин волн в диапазоне 0,2 ... 50мкм»
  • ТУ 3932-004-70281271-2011 «Меры профильные ПРО-10. Технические условия»

Характеристики и комплектность профильных мер ПРО-10 приведены в следующей таблице

Параметр Значение
Диапазон номинальных значений параметра Ra, мкм от 0,005 до 100
Диапазон номинальных значений параметров Rz, Rmax, мкм от 0,01 до 400
Диапазон номинальных значений параметра RSm, мкм от 20 до 2000
Пределы допускаемого СКО параметра Ra, % ± 3
Габаритные размеры, мм, длина / ширина / толщина 30 / 20 / 8
Размер рабочей области, мм, длина / ширина 20 /5
Комплект поставки
Мера профильная по заказу
Футляр 1 шт.
Паспорт 1 экз.
Методика поверки 1 экз.

Купить образцы (компараторы) шероховатости и другие средства неразрушающего контроля вы можете по цене указанной в прайс-листе.




Образцы шероховатости можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города. А так же Республики Казахстан, Белоруссия и другие страны СНГ.
