Комплекты для ВИК


Комплект для ВиК «Эксперт»

Комплекты ВИК применяются для визуального и измерительного контроля основного металла и сварных соединений на стадиях входного контроля, подготовки к сварке и оценки их состояния в ходе эксплуатации. Постоянный контакт с заказчиками и изучение нормативной базы, позволили нашей компании подготовить комплекты, наиболее подходящие для специалистов различных отраслей промышленности. В настоящее время разработаны следующие комплектации наборов ВИК


Комплект Описание Цена с НДС Фото набора
ВИК-1 (базовый) Набор соответствует требованиям РД 03-606-03 и оптимизирован с учетом возможности дублирования части функций используемых шаблонов. 7 950р. Набор для визуально-измерительного контроля ВИК Эксперт
ВИК "Эксперт" Наиболее полная комплектация в соответствии с требованиями РД 03-606-03 устанавливающим порядок проведения визуального и измерительного контроля на опасных производственных объектах, подконтрольных Росгортехнадзору (ГГТН) Росиии. 8 950р.
ВИК "Атомщик" Набор укомплектован минимально необходимым набором инструментов в соответствии с требованиями РБ-089-14 устанавливающего методику проведения визуального и измерительного контроля атомных энергетических установок (взамен ПНАЭ Г-7-016-89). Данный набор может быть дополнительно укомплектован средствами контроля из приложения 5 РБ-089-14 содержащего примерный перечень средств для проведения ВИК на объектах атомной отрасли. 19 250р. Набор ВИК Атомщик
ВИК "Транснефть" Основа - комплект ВИК «Эксперт» дополнительно укомплектованный измерительным инструментов в соответствии с требованиями РД19.100.00-КТН-001-10 устанавливающего порядок неразрушающего контроля сварных соединений при строительстве и ремонте магистральных трубопроводов. 39 900р. Набор ВИК Транснефть
ВИК «Сварщик стандарт» Универсальные наборы сварщика предназначены для визуального и измерительного контроля сварных соединений и подготовки деталей к сварке. Данные наборы могут быть использованы в процессе обучения специалистов, а так же для комплектации стационарных рабочих мести работы в полевых условиях. Наборы сварщика укомплектованы с учетом рекомендаций специалистов сварочного производства и включают в себя основной перечень необходимого оборудования. В Настоящее время поставляются наборы в комплектациях – «Сварщик – стандарт» и «Сварщик – максимум». 6700р. Набор ВИК Сварщик
ВИК «Сварщик максимум» 24900р.
ВИК "Инспектор" Основа - комплект ВИК "Эксперт" дополнительно укомплектованный толщиномером покрытий МТ-201, УЗ толщиномером ТУЗ-2, фотоаппаратом-микроскопом X-Loupe G20, люксметром Testo 540, шаблоном Ушерова-Маршака, блокнотом и ручкой По заявке Набор ВИК Инспектор

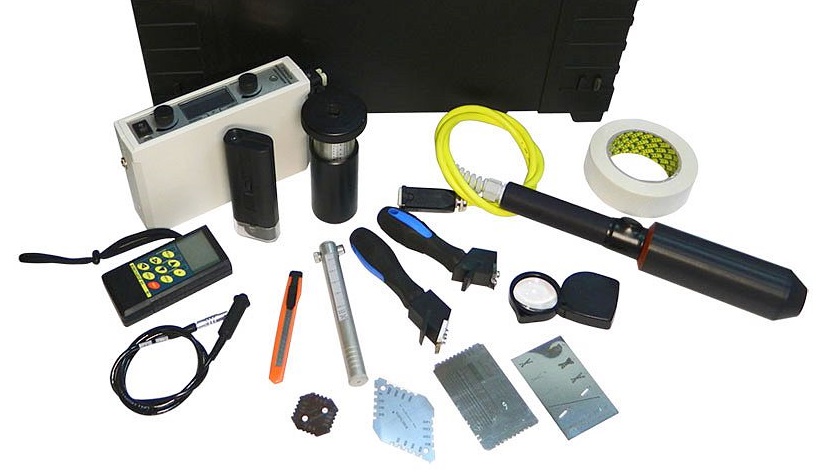

Смотрите так же - Учебные образцы для аттестации по ВИК, Набор для капиллярной дефектоскопии, Наборы для контроля качества ЛКП.


Комплектации наборов ВИК:

Комплектующие ВИК-1 Базовый ВИК Эксперт ВИК Атомщик ВИК Транснефть ВИК Инспектор ВИК «Сварщик стандарт» ВИК «Сварщик максимум»
1
2
3
Учебное пособие по ВИК для контроля объектов атомной отрасли.

4
Шаблон для контроля катетов шва УШС-2

5
Универсальный шаблон сварщика УШС-3
6
Универсальный шаблон Красовского УШК-1

7
8
9
Фонарик карманный
10
Маркер по металлу

11
Мел термостойкий
12
Лупа с подсветкой

13
14
Набор щупов №4 Кл.2 (0,1-1,0мм)

15
16
17
Лупа 7х

18
19
Линейка измерительная

20
Зеркало с ручкой

21
Батарейки

22
23
24
25
26
27
28
29 Краги
30 Зубило (160мм)
31 Щётка металлическая
32 Щётка металлическая (нержавеющая)
33 Плоскогубцы с диэлектрическими рукоятками
34 Блокнот и авторучка
35 Пирометр портативный TI130
36 Клейма стальные цифровые шрифт №8
37
Очки светлые

38
Сумка набора ВИК
39



Комплектующие для наборов ВИК *

Наименование Описание Фото
1 Универсальный шаблон Красовского УШК-1 Шаблон предназначен для контроля тавровых, нахлесточных и стыковых сварных соединений, а также для измерения зазора между кромками при проведении визуального и измерительного контроля по РД 03-606-03. Универсальный шаблон Красовского УШК-1
2 Шаблон для контроля катетов шва УШС-2 УШС-2 предназначен для контроля катетов угловых швов в диапазоне 4-14 мм в соответствии с требованиями СТБ 1133-98 Универсальный шаблон сварщика УШС-2
3 Универсальный шаблон сварщика УШС-3 УШС-3 предназначен для измерения контролируемых параметров труб, контроля качества сборки стыков труб, а также для измерения параметров сварного шва при его контроле. Универсальный шаблон сварщика УШС-3
4 Шаблон Ушерова-Маршака Предназначен для измерения скоса кромок при подготовке свариваемых соединений, измерения высоты валика усиления и катета углового шва, а также выпуклости корня шва и измерения зазоров при подготовке деталей к сварке. Шаблон Ушерова-Маршака
5 Угольник поверочный Угольник для проверки и разметки прямых углов контролируемых объектов. Размер 100х160, II класс точности. Угольник поверочный
6 Штангенциркуль Используется для измерений наружных и внутренних размеров, а также глубин контролируемых объектов. Модель ЩЦ-1-125-0.1 диапазон измерений 0-125мм. I класс точности  Штангенциркуль
7 Фонарик карманный Светодиодный фонарик для работы в условиях слабой освещенности. Мощность 0,5 Вт, элемент питания – батарейка АА 1шт. (в комплекте) Фонарик карманный
8 Маркер по металлу Универсальный восковый маркер для промышленной маркировки. Цвет желтый или красный, ширина 12 мм, длина 95 мм.  Маркер по металлу
9 Мел термостойкий Мелок маркировочный для маркировки нагретой поверхности металлических изделий. Маркировка устойчива к температуре до 2000 °C. Длина мелка 100 мм, сечение 10 мм.  Мел термостойкий
10 Лупа с подсветкой Лупа 3х со светодиодной подсветкой для контроля объектов в условиях недостаточной освещенности.  Лупа с подсветкой
11 Лупа измерительная 10х Лупа для визуального контроля и измерений на плоскости. Длина измерительной шкалы, 15 мм, цена деления 0.1 мм  Лупа измерительная 10х
12 Набор щупов №4 (0,1 -1мм) Набор для контроля зазоров между поверхностями. Класс точности II, диапазон толщин 0,1-1,0мм  Набор щупов №4 (0,1 -1мм)
13 Набор радиусов №1 (1-6мм) Шаблоны радиусные, для оценки радиусов выпуклых и вогнутых поверхностей.
В каждом наборе шаблоны для контроля внутреннего и наружного радиусов.
 Набор радиусов №1 (1-6мм)
14 Набор радиусов №3 (7-25мм) Шаблоны радиусные, для оценки радиусов выпуклых и вогнутых поверхностей.
В каждом наборе шаблоны для контроля внутреннего и наружного радиусов.
 Набор радиусов №3 (7-25мм)
15 Лупа 7х Лупа складная ЛПП 7х для осмотра мелких деталей контролируемой поверхности.  Лупа 7х
16 Рулетка измерительная Рулетка измерительная STAYER, длина 2м. или 10м в зависимости от комплектации  Рулетка измерительная
17 Линейка измерительная Линейка измерительная, стальная, длина 20 и 30 см. в зависимости от комплектации.  Линейка измерительная
18 Телескопическое зеркало с подсветкой Телескопическое зеркало с подсветкой для визуального осмотра труднодоступных мест. Телескопическое зеркало с подсветкой
19 Микрометр МК 0-25 Используется для измерения внешних размеров деталей с высокой точностью. Изготовлен в соответствии с ГОСТ 6507-90 Микрометр МК 0-25
20 Толщиномером ТУЗ-2 Ультразвуковой толщиномер ТУЗ-2 предназначен для измерения толщины различных изделий из металлов и неметаллов, включая изделия, доступ к которым имеется только с одной стороны. Толщиномером ТУЗ-2
21 Фотоаппарат-микроскоп X-Loupe G20 Портативный фотоаппарат-микроскоп для фиксации дефектов размером от 5мкр до 12 мм. и составления подробных фотоотчетов Фотоаппарат-микроскоп X-Loupe G20
22 Люксметр Testo 540 Люксметр используется для измерения уровня освещенности. Прибор Testo 540 работает в диапазоне от 0 до 99999 Люкс с погрешностью ±3 люкс ±3 % от измеряемого значения Люксметр Testo 540
23 Индикатор часового типа ИЧ-5 Прибор для измерения отклонений, погрешностей и линейных размеров. Изготовлен в соответствии с ГОСТ 577-68 Индикатор часового типа ИЧ-5
24 Штангенрейсмас ШР-250 Штангенрейсмасс - слесарный и измерительный инструмент, применяемый для разметки, измерения высоты, глубины отверстий и расположения поверхностей корпусных деталей. Штангенрейсмас ШР-250
25 Образцы шероховатости Rz 20, 40, 60, 80 Образцы шероховатости служат для оценки шероховатости поверхностей, полученных тем или иным способом обработки, путем сравнения – визуально и на ощупь. Образцы шероховатости Rz20,40,80
26 Краги Краги используются сварщиками и работниками металлургической промышленности, защищая руки от искр, брызг раскаленного металла, повышенных температур и других механических воздействий. Краги
27 Зубило (160мм) Используется для отбивания брызг и шлака в процессе сварки Зубило (160мм)
28 Щётка металлическая Используется для зачистки свариваемых кромок от ржавчины, шлака и других загрязнений Щётка металлическая
29 Щётка металлическая (нержавеющая) Используется для зачистки свариваемых кромок от ржавчины, шлака и других загрязнений Щётка металлическая (нержавеющая)
30 Плоскогубцы с диэлектрическими рукоятками Плоскогубцы используются для резки проволоки, снятия контактного наконечника и фиксации обрабатываемых деталей Плоскогубцы с диэлектрическими рукоятками
31 Пирометр портативный TI130 Инфракрасный пирометр используется для измерения температуры бесконтактным методом. Пирометр портативный TI130
32 Клейма стальные цифровые шрифт №8 Используются для нанесения маркировочных клейм сварщика Клейма стальные цифровые шрифт №8
33 Очки светлые Очки предназначены для защиты глаз в процессе сварочного производства Очки светлые

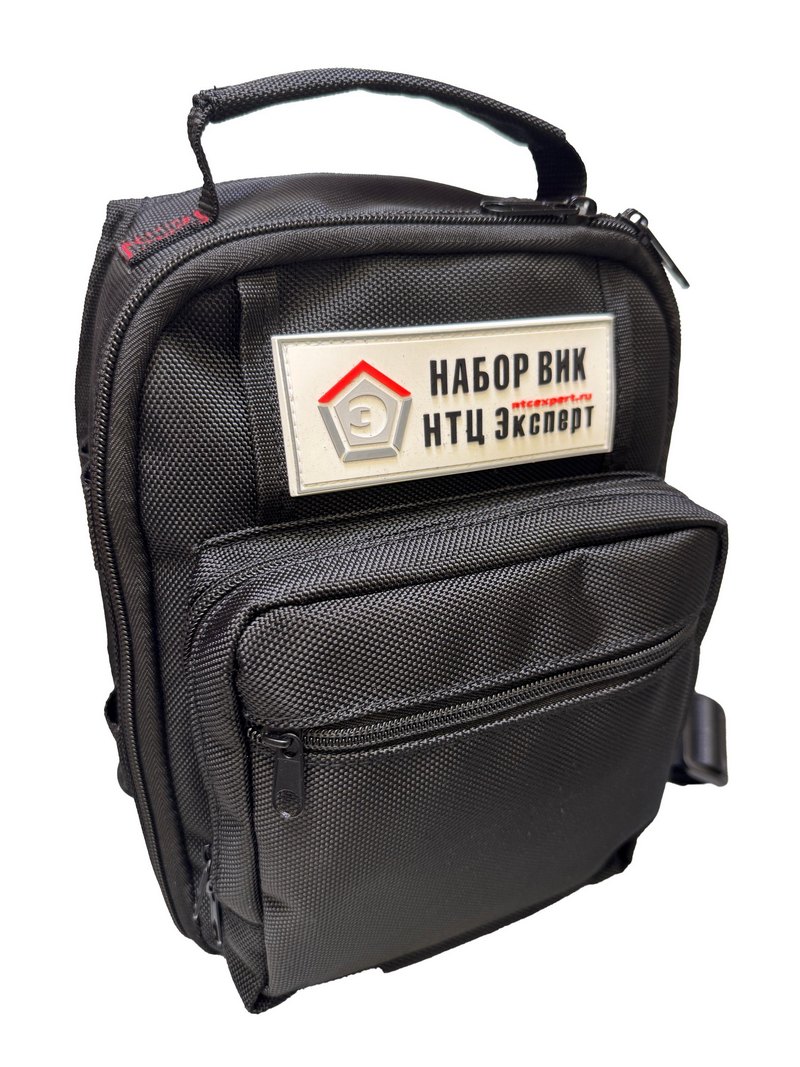

34 Сумка набора ВИК Упаковочная сумка комплекта ВИК (можно купить отдельно) Сумка набора ВИК
35 Комплект документов Сертификат калибровки (поверки) средств измерений
• Паспорт комплекта (назначение, комплектность, свидетельство о приемке, гарантия)
Инструкция по визуальному и измерительному контролю РД 03-606-03.
• Паспорта заводов изготовителей ( лупа измерительная, угольник поверочный, УШК-1, УШС-2, УШС-3, штангенциркуль).
Пример технологической карты по визуальному контролю


Помимо учета специфики контроля в различных отраслях, преимуществом наших наборов, является собственное производство и постоянный контроль качества комплектующих. Некоторые из перечисленных наборов, комплектуется оборудованием, поставляемым только нашей компанией и не входящим в комплекты других поставщиков. Все входящие в набор измерительные инструменты соответствуют требованиям ГОСТ и имеют общий сертификат о калибровке с указанием серийного номера. Для ранее приобретенных наборов с истекшим сроком сертификата о калибровке, возможно продление сертификата.

Наборы поставляются в фирменной сумке с паспортами заводов изготовителей и образцом технологической карты по визуальному и измерительному контролю. Вес стандартного набора – 2кг., габариты 37х26х5см. По заявке, наборы могут быть укомплектованы любым дополнительным оборудованием. Также возможна поставка в комплектациях ВИК-2, ВИК NDT, ВИК «Стандарт», ВИК «Профи», ВИК «Измерон» ВИК-Техно, ВИК-Универсал, ВИК Аршини других.

Купить комплекты ВИК и другие приборы неразрушающего контроля вы можете по цене указанной в прайс-листе.
