Адгезиметр АР-2

Адгезиметр АР-2 Пружинный адгезиметр АР-2 используется для контроля адгезии полимерных изоляционных лент, обычно применяемых для изоляции магистральных трубопроводов. Адгезиметр АР-2 работает методу А описанному в приложении 4 ГОСТа 25812-83. Метод А применяется для контроля адгезии защитных покрытий из по­лимерных лент. Образцами для испытания с использованием адгезиметра АР-2 служат трубы с защитными покрытиями из полимерных лент отобранных по п. 4.10 ГОСТа 25812-83. Определение адгезии проводят в трех точках, отстоящих друг от друга на расстоянии не менее 0,5 м. Адгезиметр АР-2 внесен в Табель технической оснащенности лабораторий контроля качества и служб технического надзора на объектах строительства ОАО «АК «Транснефть».

Технические характеристики заявленные производителем адгезиметра АР-2 приведены в таблице

Характеристика Значение
Температура испытания, °С -40...+40
Ширина вырезаемого образца лент, мм 10...40
Усилие отслаивания, кг 0,1...6,0
Угол отслаивания, град 180

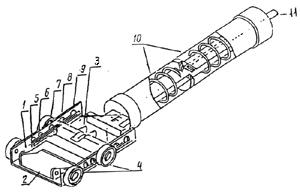

Конструктивно адгезиметр АР-2 состоит из корпуса 1, на котором крепится пружинный зажим 2 для полосы отслаиваемого покрытия, два параллельно установленных лезвия 3, расстояние между которыми может меняться от 10 до 40 мм винтом 4. Для опоры на трубу и фиксации постоянного угла отслаивания на корпусе монтируется устройство, состоящее из двух пар роликов 5 и 6, закрепленных на осях 7 и 8. Ролики вращаются на неподвижных осях 7. Ролики 6 установлены на оси 8, которая может пере­ставляться в гнёздах 10-14 корпуса 1 и фиксироваться пружиной 9.

Каждое гнездо 10-14 соответствует определённому диаметру трубы. Гнездо 14 соответствует диаметру 1420 мм, гнездо 13 - диаметру 1220 мм и т.д. К корпусу 1 крепится рукоятка 15 с пружинными весами 16. Цена деления измерительной шкалы составляет 100 гр. Данная конструкция адгезиметра позволяет обеспечить постоянной угол отслаивания и возможность определения адгезии всех промышленных изоляционных покрытий в связи с тем, что мы имеем один диапазон чувствительности

Принцип работы адгезиметра АР-2

Ножи, закрепленные на корпусе адгезиметра АР-2, опускают и с их помо­щью вырезают полосу 2 (черт. 2) защитного покрытия 1 шириной от 10 до 40 мм в зависимости от ожидаемой величины адгезии (см. табл. 1 ГОСТ 25812-83): при величине адгезии от 30 до 40 Н/см (от 3 до 4 кгс/см) ширина поло­сы будет равна 10-15 мм; при величине адгезии от 1 до 5 Н/см (от 0,1 до 0,5 кгс/см) 30-40 мм. Далее стальным ножом надрезают конец вырезанной полосы (черт. 2), приподнимают его и закрепляют в зажиме прибора. Прибор устанавливают на трубу с защитным покрытием, добива­ясь ее контакта со всеми роликами.

Передвигая адгезиметр АР-2 по трубе, проводят отслаивание надрезанной полосы на длину 100 мм, измеряя устойчивое усилие отслаивания и визу­ально определяя характер разрушения (адгезионный, когезионный, сме­шанный).

  • Адгезионный характер разрушения - обнажение до металла;
  • Когезионный характер разрушения - отслаивание по подклеивающему слою или по грунтовке;
  • Смешанный характер разрушения - совмещение адгезионного и коге­зионного характера разрушений.

Адгезию защитных покрытий (а), Н/см (кгс/см), определяют по фор­муле А = f / b где F-усилие отслаивания, Н (кгс); b-ширина отслаиваемой ленты, см. За величину адгезии защитного покрытия принимают среднее ари­фметическое трех измерений, вычисленное с погрешностью до 1,0 Н/см (0,1 кгс/см). Запись результатов измерения проводят по форме 1 приложения 4 ГОСТ 25812-83.

АР-2 АР-2

Купить адгезиметр АР-2 можно по официальной цене производителя, указанной в прайс-листе. Цена адгезиметра АР-2 указана с учетом НДС. Смотрите так же разделы: Адгезиметры, Вихретоковые толщиномеры покрытий, Магнитные толщиномеры покрытий.



Адгезиметр АР-2 можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А также Республики Казахстан, Белоруссия и другие страны СНГ.
