Ультразвуковой толщиномер УТ-111

Толщиномер ультразвуковой УТ-111 общего назначения по ГОСТ 28702-90, предназначен для ручного контактного измерения толщины изделий из различных металлов и сплавов, стекла, керамики, полимерных и композиционных материалов, у которых коэффициент затухания ультразвуковых колебаний на частоте 5,0 МГц не превышает 0,3 дБ/см, со скоростями распространения продольных ультразвуковых колебаний (УЗК) от 100 до 9999 м/с при одностороннем доступе к объекту измерения. Толщиномер предназначен для измерения толщины изделий с плоской и выпуклой цилиндрической поверхностями со стороны контакта с УЗ ПЭП. При работе с толщиномером необходимо использование контактной смазки (геля).

Толщиномер предназначен для эксплуатации в лабораторных и цеховых условиях, на предприятиях черной и цветной металлургии, в машиностроении, химической, нефтедобывающей и нефтеперерабатывающей промышленности и т.п. для контроля остаточной толщины изделий и металлоконструкций, подвергающихся коррозионному, в том числе и атмосферному воздействию.

Толщиномер (при использовании соответствующих типов УЗ ПЭП) может контролировать остаточную толщину изделий и металлоконструкций, находящихся под водой: обшивки корпусов судов и плавучих технических средств, стальные листовые и панельные элементы гидротехнических сооружений, трубопроводы, дюкерные переходы и т.п.

Технические характеристики заявленные производителем толщиномера УТ-111

• Диапазон измерения толщины по стали типа 40Х13 от 0,6 до 500,0 мм.
• Диапазоны измерения толщины различными УЗ ПЭП соответствуют значениям, приведенным в таблице.

Условное обозначение УЗ ПЭП	Поддиапазон измеряемых толщин
П112-10,0-6/2-Т-003	от 0,6 до 30,0 мм
П112-5,0- 10/2-Т-003	от 1,0 до 300,0 мм
П112-2,5-12/2-Т-003	от 2,5 до 500,0 мм
П112-2,5Т-12/2-Б до 300 °С	от 3,0 до 50,0 мм
П112-5,0Т-12/2-Б до 300 °С	от 3,0 до 50,0 мм
П112-5,0-10/2-Т-100ПР *	от 3,0 до 50,0 мм
П112-2,5-12/2-А	от 3,0 до 100,0 мм
П112-1,25-20/2-А **	от 15,0 до 200,0 мм
П111-1,25-К20 ***	от 20,0 до 500,0 мм
П111-1,25-П20 ***	от 20,0 до 200,0 мм

Примечание:Буквы в условном обозначении УЗ ПЭП обозначают материал призмы (протектора): А – полимер; Б – кварцевое стекло;
*- Преобразователь П112-5,0-10/2-Т-100ПР предназначен для подводных работ и имеет встроенный кабель длиной 100 м. Преобразователь может поставляться с иной длиной кабеля, оговариваемой при оформлении заказа.
** - поставляется с тест-образцом толщиной 5 мм;
*** - поставляется с тест-образцом толщиной 20 мм.

• Диапазон установки скорости распространения УЗК в материале контролируемого изделия от 100 до 9999 м/с.
• Дискретность отсчета цифрового индикатора толщиномера в режиме измерения или ввода значения толщины в диапазоне толщин- до 99,99 мм - 0,01 мм;
  - в режиме измерения или ввода значения толщины в диапазоне толщин от 100,0 мм и более - 0,1мм;
  - в режиме измерения или ввода значения скорости звука - 1м/с.
• Минимальный радиус кривизны поверхности измеряемого изделия в зависимости от типа и частоты используемого УЗ ПЭП соответствует значениям, приведенным в таблице 2.2 паспорта толщиномера.
• Максимально допустимая шероховатость поверхности измеряемых изделий, в зависимости от типа и частоты используемого УЗ ПЭП должна соответствовать таблице 2.3 паспорта толщиномера.
• Электрическое питание толщиномера осуществляется от следующих источников:- сеть переменного тока частотой (50±1) Гц и напряжением от 187 до 242 В (сетевой блок питания);
  - встроенная аккумуляторная батарея номинальным напряжением 3,7 В.
• Время непрерывной работы толщиномера от полностью заряженной аккумуляторной батареи, не менее 12 ч.
• Время установления рабочего режима толщиномера - 6 с.
• Время, необходимое для одного измерения, не более 4 с.
• Время автоматического отключения толщиномера после последнего измерения или воздействия на любую из кнопок - 5 ± 0,5 мин.
• Габаритные размеры электронного блока толщиномера, не более 150х90х40 мм.
• Масса толщиномера с встроенной аккумуляторной батареей, не более 0,5 кг.
• Толщиномер имеет память на 20 000 ячеек.

Особенности ультразвукового толщиномера УТ-111:

• Толщиномер содержит встроенные средства диагностирования;
• Рабочее положение толщиномера – произвольное, удобное для считывания оператором информации с графического дисплея толщиномера;
• USB - порт связи с компьютером;
• возможность формирования протоколов отчета;
• возможность обновления программного обеспечения с компьютера;
• индикация времени наработки толщиномера.

Комплект поставки ультразвукового толщиномера УТ-111

Характеристика	Значение
Толщиномер ультразвуковой УТ-111 (электронный блок)	1 шт.
УЗ ПЭП *	1 шт.
Кабель соединительный (УЗ ПЭП – электронный блок) **	1 шт.
Кабель соединительный (электронный блок - компьютер)	1 шт.
Блок аккумуляторный (встроенный)	1 шт.
Сетевой блок питания (зарядное устройство)	1 шт.
Программное обеспечение	1 компл.
Тест-образец 3 мм (встроенный)***	1 шт.
Толщиномер ультразвуковой УТ-111. Руководство по эксплуатации ЛИВЕ.415119.030 РЭ	1 экз.
Толщиномер ультразвуковой УТ-111. Паспорт ЛИВЕ.415119.030 ПС	1 экз.
Чехол для электронного блока****	1 шт.
Сумка для переноски****	1 шт.
Транспортная тара	1 шт.

* - толщиномер поставляется с одним УЗ ПЭП. Количество дополнительно поставляемых УЗ ПЭП, их тип и рабочая частота оговариваются при оформлении заказа.
** - при поставке УЗ ПЭП типа П112 кабель конструктивно может входить в состав ПЭП. При поставке УЗ ПЭП для подводных работ типа П112-5,0-10/2-100ПР длина кабеля оговаривается при оформлении заказа.
*** - толщина тест-образцов, поставляемых с различными типами УЗ ПЭП указана в таблице 3.2.
****- поставка оговаривается дополнительно при оформлении заказа.

Таблица 3.2.

Условное обозначение УЗ ПЭП	Поставляемый тест-образец
П112-10,0-6/2-Т-003	Тест-образец 3 мм (встроенный)
П112-5,0- 10/2-Т-003	Тест-образец 3 мм (встроенный)
П112-2,5-12/2-Т-003	Тест-образец 3 мм (встроенный)
П112-2,5Т-12/2-Б до 300 °С	Тест-образец 3 мм (встроенный)
П112-5,0Т-12/2-Б до 300 °С	Тест-образец 3 мм (встроенный)
П112-5,0-10/2-Т-100ПР	Тест-образец 3 мм (встроенный)
П112-2,5-12/2-А	Тест-образец 3 мм (встроенный)
П112-1,25-20/2-А	Тест-образец 5 мм
П111-1,25-К20	Тест-образец 20 мм
П111-1,25-П20	Тест-образец 20 мм

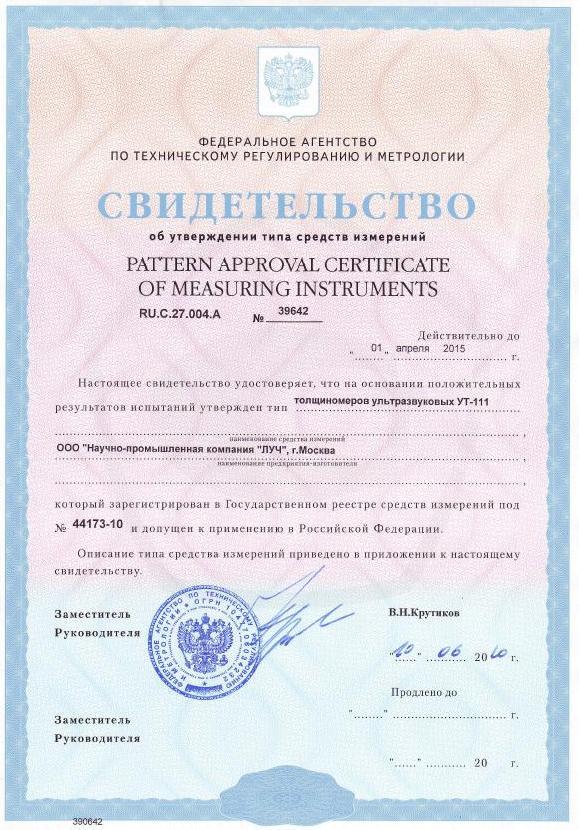

Сертификат Реестра средств измерений ГОССТАНДАРТа РФ

Описание типа средства измерения
