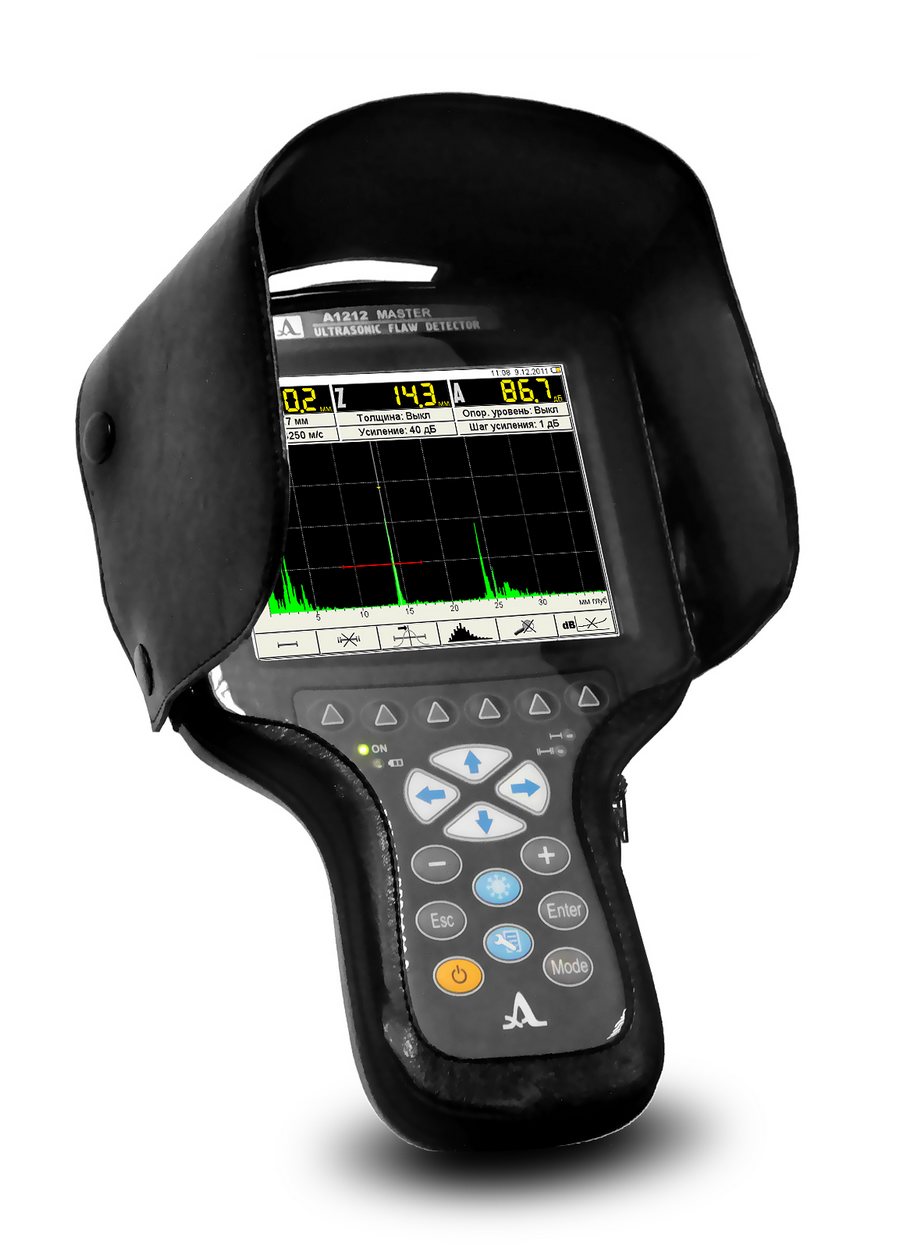

Ультразвуковой дефектоскоп А1212 МАСТЕР
 |
Ультразвуковой дефектоскоп А1212 МАСТЕР это модернизированный вариант дефектоскопа А1212 Мастер Профи. Обновленная модель А1212 представляет собой современный, полностью цифровой, дефектоскоп обеспечивающий реализацию типовых и специализированных методик УЗК, высокую производительность и точность измерений. Дефектоскоп А1212 МАСТЕР предназначен для поиска и оценки дефектов, в объектах из металлов и пластмасс, с возможностью построения функции ВРЧ по 32-м точкам и АРД - диаграмм. |  |
А1212 сделан в России и готов к работе, как в лабораторных условиях, так и на объектах подверженных агрессивным воздействиям окружающей среды - температуры, грязи, осадков. Данный прибор входит в реестр средств НК ПАО «Газпром» и табель технической оснащенности лабораторий контроля качества ПАО «Транснефть». Надежность дефектоскопа подтверждается сертификатом Госстандарта и положительными отзывами российских дефектоскопистов. Пройти обучение работе с УЗ дефектоскопом А1212 Мастер, можно в нашем учебном центре оснащенном данным прибором. Дефектоскоп А1212 МАСТЕР в наличии на складе.
Дефектоскоп А1212 Мастер имеет полностью цифровой тракт, поэтому он имеет ряд отличительных функций, присущих только приборам данного типа.
| Название | Описание | Вид |

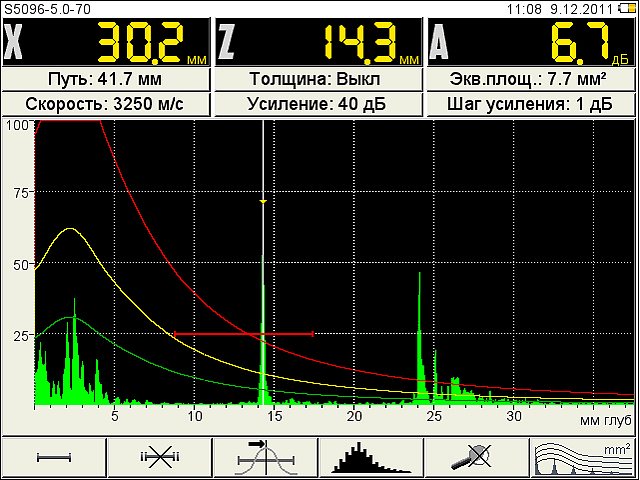

| АРД-диаграммы | АРД-диаграммы для совмещенных преобразователей позволяют оператору видеть на экране три кривые, которые соответствуют браковочному, контрольному и поисковому уровням контроля. Расчет эквивалентной площади отражателя производится автоматически. Данная функция позволяет оператору отказаться от ручных расчетов эквивалентной площади дефектов и значительно увеличить производительность контроля. |  |

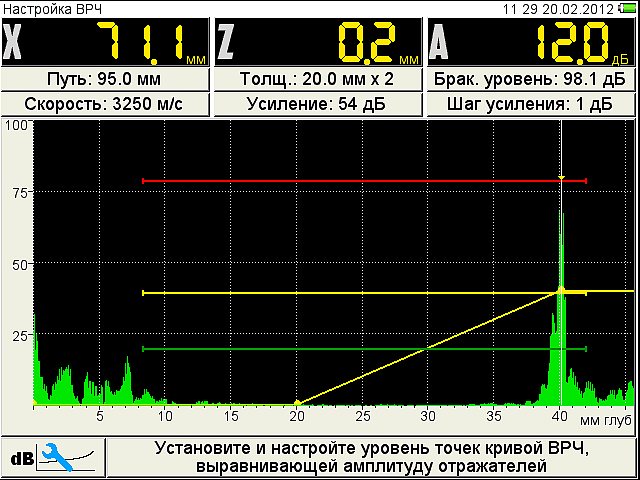

| Цифровая ВРЧ | Цифровая ВРЧ обеспечивает регулировку уровня сигнала по произвольной функции, задаваемой 32 узловыми точками. Удаление, установка и изменение узловых точек производится в специальном режиме ВРЧ. Целью настройки ВРЧ является получения на экране дефектоскопа А1212 Мастер импульсов равной высоты от одинаковых отражателей, расположенных на различной глубине, что позволит корректно оценить размеры дефектов по всей контролируемой толщине объекта контроля. |  |
| Сигнал типа RF (радиосигнал) | Сигнал типа RF (радиосигнал) - возможность представления сигнала в недетектированном виде в реальном масштабе времени, что позволяет подробно изучить фазы сигналов, производить контроль на фоне больших структурных помех и разделять сигналы от близкорасположенных отражателей. |  |
Режимы работы дефектоскопа А1212 МАСТЕР
| Режим | Описание | Вид |
| «ПОИСК» | На экране дефектоскопа А1212 Мастер отображаются состояние аттенюатора, эхо-сигнал, результаты измерений координат, уровни сигналов и основные параметры. В нижней части экрана с помощью строки меню можно переключать режимы, выбирать способ показаний сигнала, управлять стробами, устанавливать уровень компенсированной отсечки. Измерить координаты и амплитуды эхо-сигналов можно как автоматическим, так и ручным способом. |  |

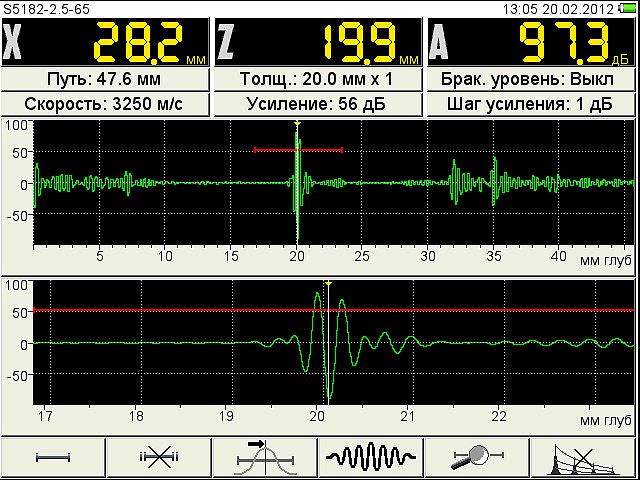

| «ЛУПА» | Режим предполагает подробное изучение формы эхо-сигнала. В нижнем окне отображается растянутый фрагмент, соответствующий временному интервалу первого строба. |  |
| «В-СКАН» | В режиме реализовалась функция построения сечения, которое можно увидеть в нижнем окне экрана. Сечение можно дополнительно проанализировать, изменяя порог отсечки. |  |
| «ОБЗОР» | Режим позволяет видеть только нужную информацию и какое-то одно значение, что способствует увеличению области экрана, отведенную для отображения эхо-сигналов. |  |
| «СТОП» | Режим позволяет зафиксировать наблюдаемые сигналы в памяти прибора. В этом режиме можно перемещать курсор и измерять амплитуду остановленного сигнала в любой точке экрана. Этот сигнал можно также сохранить в памяти дефектоскопа А1212 Мастер. |  |
| «НАСТРОЙКА» | Наблюдая сигнал, в данном режиме можно подстраивать параметры, которые выбираются в нижнем меню. |  |
Особенности дефектоскопа А1212 МАСТЕР
- Полный цифровой тракт (ПЦТ). Данная особенность предполагает оцифровку сигнала до его детектирования. С помощью ПЦТ достигается высокая линейность измерения амплитуды, качественная цифровая фильтрация и обработка сигналов. Применение цифровой обработки позволяет отслеживать длинные временные интервалы без пропусков коротких импульсов.
- Высокая частота зондирования. Данная особенность предполагает запоминание быстропротекающих процессов и вывод их на экран с определенной скоростью, доступной для нормального восприятия человеком.
- Большой энергетический потенциал. Позволяет зарегистрировать более далекие и малые дефекты. С помощью цифрового фильтра и программируемого многопериодного генератора сигналов возбуждения дефектоскопа можно дополнительно поднять уровень сигнала над шумом на 15-20 дБ.
- Удобная конструкция. Эргономичный корпус, небольшой вес (800 грамм), малые габариты, ударопрочный пластик в корпусе прибора. Защита от грязи и пыли с помощью специальных пазов, уплотнителей и особой герметизации соответствует нормам не ниже IP65. Дефектоскоп А1212 МАСТЕР оптимален для работы в труднодоступных местах, ограниченных пространствах и командировках.
- Многообразие энергопитания прибора. Дефектоскоп А1212 Мастер питается от встроенного аккумулятора, от сети или от пальчиковых элементов. Непрерывная работа дефектоскопа на заряженном аккумуляторе составляет не менее 8 часов.
- Жидкокристаллический дисплей (640 x 480 точек) с белой подсветкой и системой подогрева экрана. Обеспечивает высокую контрастность, возможность работы в условиях низких температур, большой угол обзора и малое потребление энергии.
- Интуитивный интерфейс. Управление прибором можно осуществлять интуитивно с помощью понятных меню, ассоциативных, пояснительных рисунков, схематичных обозначениях клавиш.
- Возможность работы с внешним компьютером. Предполагает наличие востренной памяти и возможность подключения к внешнему компьютеру. Данная особенность позволяет анализировать и документировать собранную информацию.
- Возможность записи голосовых комментариев к сохраняемым кадрам c помощью беспроводной Bluetooth гарнитуры
- Совместимость дефектоскопа А1212 Мастер с широким спектром ультразвуковых преобразователей различных производителей
Заявленные производителем технические характеристики и цены дефектоскопов А1212 МАСТЕР, А1214 EXPERT и А1211 Mini приведены в следующей сравнительной таблице.
| Параметр | Значение | |||
| А1212 МАСТЕР | А1214 EXPERT | А1211 Mini | ||
| Фотография дефектоскопа | |
 |
 |
|
| Диапазон установки скорости ультразвука | 500 – 14 999 м/с | 1000 – 14 999 м/с | ||
| Рабочие частоты | 0.5 – 15 МГц | 0.5 – 15 МГц | 0.5 – 15 МГц | |
| Допустимые расхождения рабочих и номинальных частот | ± 10% | ± 10% | ± 10% | |
| Пределы возможной абсолютной погрешности измерения глубины дефекта H с прямым преобразователем | ±(0,02H+1,00) мм | ±(0,03H+0,2) мм | ||
| Диапазоны измерения координат дефекта (по стали) наклонным преобразователем 65°: | глубины H | 3 - 1300 мм | 3 до 200 мм | |
| дальности по поверхности L | 5 - 2800 мм | 5 до 450 мм | ||
| Пределы допустимой абсолютной погрешности измерения координат дефекта с наклонным преобразователем 65°: | глубины H | ±(0,03H+1) мм | ||
| дальности по поверхности L | ±(0,03L+1) мм | |||
| Диапазоны измерения координат дефекта (по стали) с наклонным преобразователем 70°: | глубины H | 3 - 500 мм | 3 - 100 мм | |
| дальности по поверхности L | 7 - 1400 мм | 5 - 250 мм | ||
| Пределы допускаемой абсолютной погрешности измерения координат дефекта с наклонным преобразователем 70°: | глубины H | ±(0,03H+1) мм | ||
| дальности по поверхности L | ±(0,03L+1) мм | |||
| Пределы допустимой абсолютной погрешности измерения отношений амплитуд сигналов на входе приемника | ± 0,5 дБ | |||
| Источник питания | аккумулятор | аккумулятор | Встроенный аккумулятор 3,7 В | |
| Продолжительность работы от аккумулятора | 8-12 | 2-15 | не менее 9 | |
| с минимальным. уровнем свечения экрана, ч | 12 | 15 | 8 | |
| с максимальным уровнем свечения экрана, ч. | 8 | 12 | 6 | |
| С включенным подогревом и подсветкой, ч. | - | 2 | - | |
| Габариты электронного блока | 260х157х43 мм | 260 х 166 х 80 мм | 161х70х24 мм | |
| Масса электронного блока, не более | 0,8 кг | 1,8 кг | 210 г | |
| Тип дисплея | цветной TFT | цветной TFT | TFT дисплей | |
| Размер рабочей площади экрана, мм | 77х58 | 115х86 | - | |
| Разрешение экрана | 640х480 | 640х480 | 320х240 | |
| Заявленная наработка на отказ, не менее | 35 000 ч | 32 000 ч | 18 000 ч | |
| Заявленный срок службы, не менее | 8 лет | 5 лет | 5 лет | |
| Диапазон рабочих температур | от -30 до +55 ºC | от -30 до +55 ºC | от -20 до +50 ºC | |
| Резюме | А1212 МАСТЕР это более современный и облегченный вариант классического дефектоскопа. Удобен для работы в труднодоступных местах и на высоте. (вес всего 800 г). Обладает всеми основными функциями для корректной работы – ВРЧ функция, АРД-диаграммы, DAC-кривые. Поставляется со всеми необходимыми преобразователями для решения большинства задач дефектоскопии и толщинометрии различных материалов. | А1214 EXPERT – классический вариант дефектоскопа со съёмным аккумулятором. Удобен для работы в стационарных лабораторных условиях и в условиях дальнего севера, за счет морозоустойчивой аккумуляторной батареи. Обладает всеми основными функциями для корректной работы – ВРЧ функция, АРД-диаграммы, DAC-кривые Поставляется со всеми необходимыми преобразователями для решения большинства задач дефектоскопии и толщинометрии различных материалов.. |
А1211 Mini это дефектоскоп с минимальным весом (210 грамм) и габаритами, удобный для командировок и работы в стесненных условиях. Поставляется с чехлом, с возможностью крепления на руку. Имеет возможность поворота экрана на 90 градусов. Прибор имеет простое меню и готов к использованию специалистами любого уровня без предварительной подготовки. В приборе отсутствуют АРД-диаграммы и DAC-кривые. | |

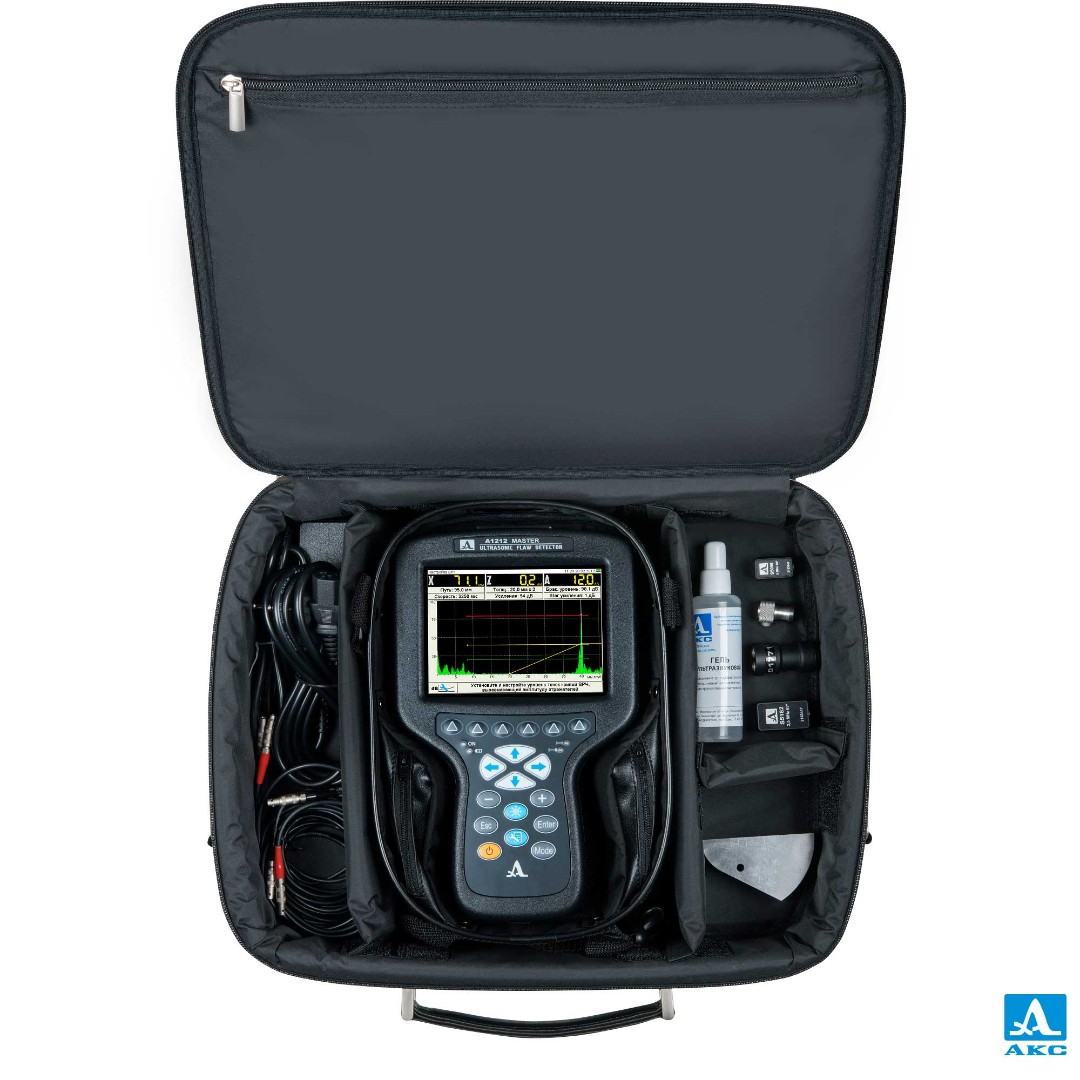

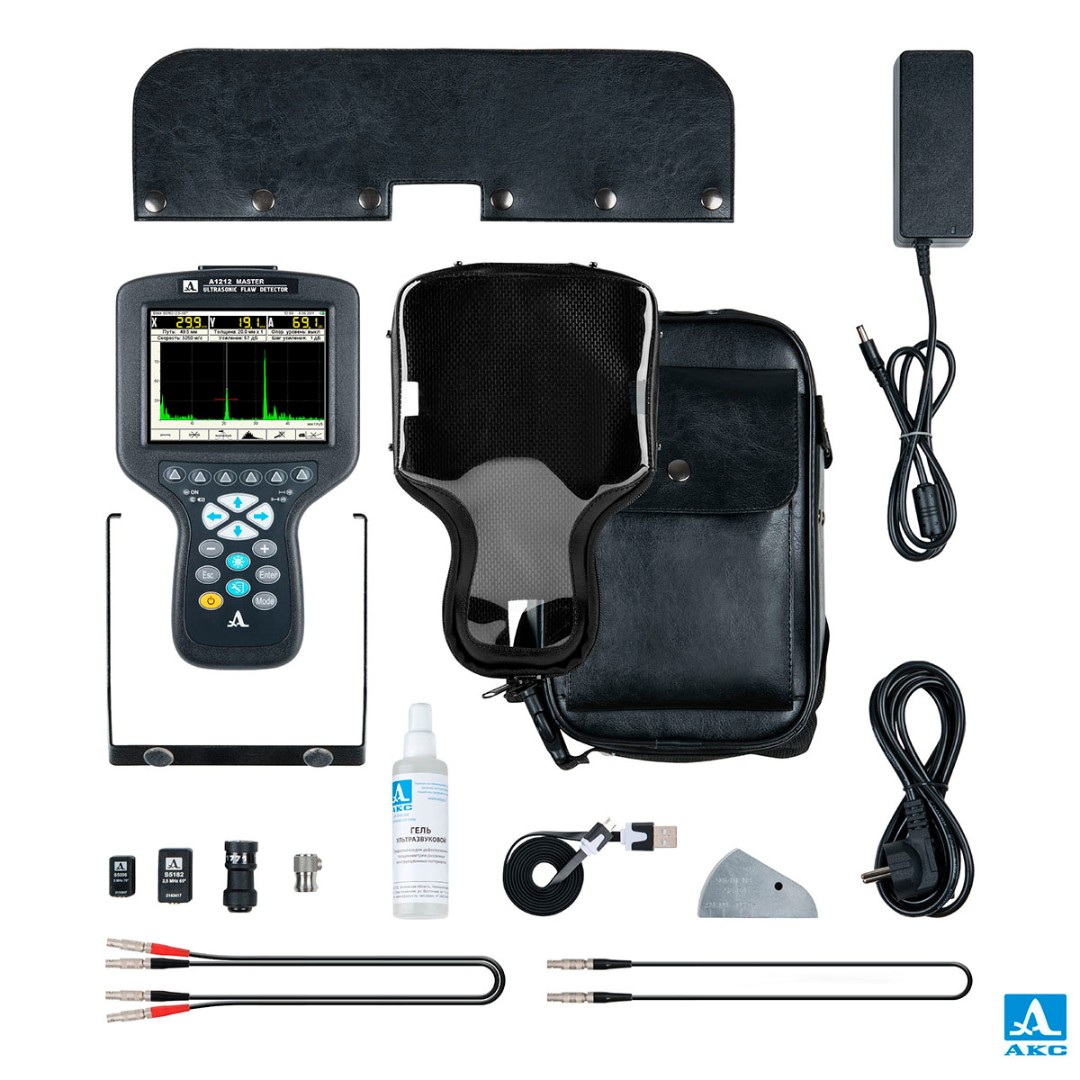

Базовый комплект поставки ультразвукового дефектоскопа А1212 МАСТЕР
- А1212 МАСТЕР - электронный блок УЗ дефектоскопа
- Кабель LEMO-LEMO двойной 1,2 м
- Кабель LEMO-LEMO одинарный 1,2 м
- Преобразователь D1771 4.0A0D12CL
- Преобразователь S3568 2.5A0D10CL
- Преобразователь S5182 2.5A65D12CS
- Преобразователь S5096 5.0A70D6CS
- Сетевой адаптер с кабелем 220 B - 15 B
- Кабель USB A - Micro B
- Компакт-диск с документацией и ПО
- Калибровочный образец V2/25
- Планшет
- Чехол
- Сумка
- Свидетельство о поверке
Дополнительные материалы

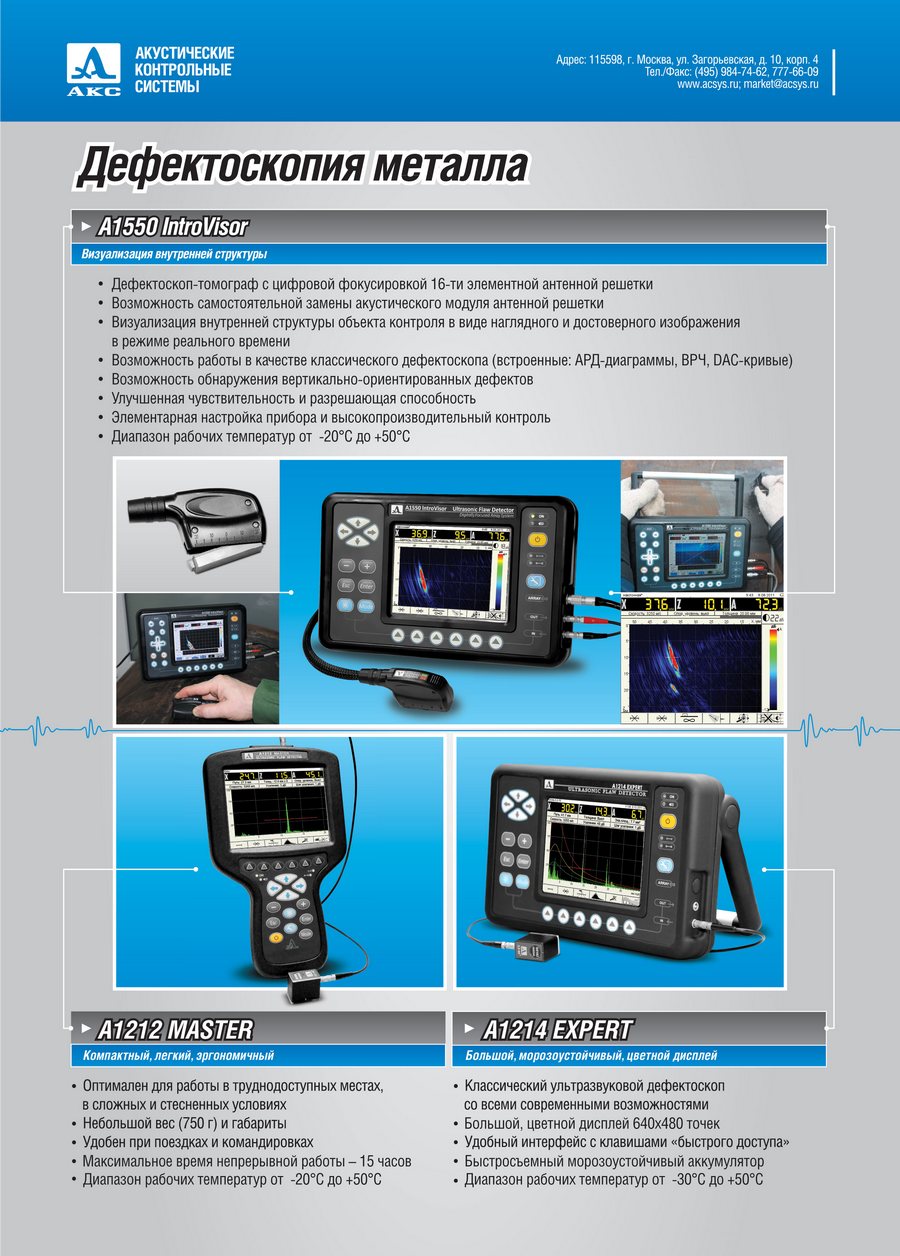

- Рекламный проспект
- Руководство по эксплуатации
- Методика по применению (для приборов с s/n: 102xxxx)
- Методика поверки
- Рекламный буклет
- Сертификат об утверждении типа средств измерений
- Сертификат об утверждении типа средств измерений в республике Казахстан
- Сертификат об утверждении типа средств измерений в республике Беларусь
Отзывы
- ООО "Комацу Мэнуфэкчуринг Рус"
- ООО «Кран Сервис Плюс» г. Вологда
- ОАО "ЗМК "Венталл"

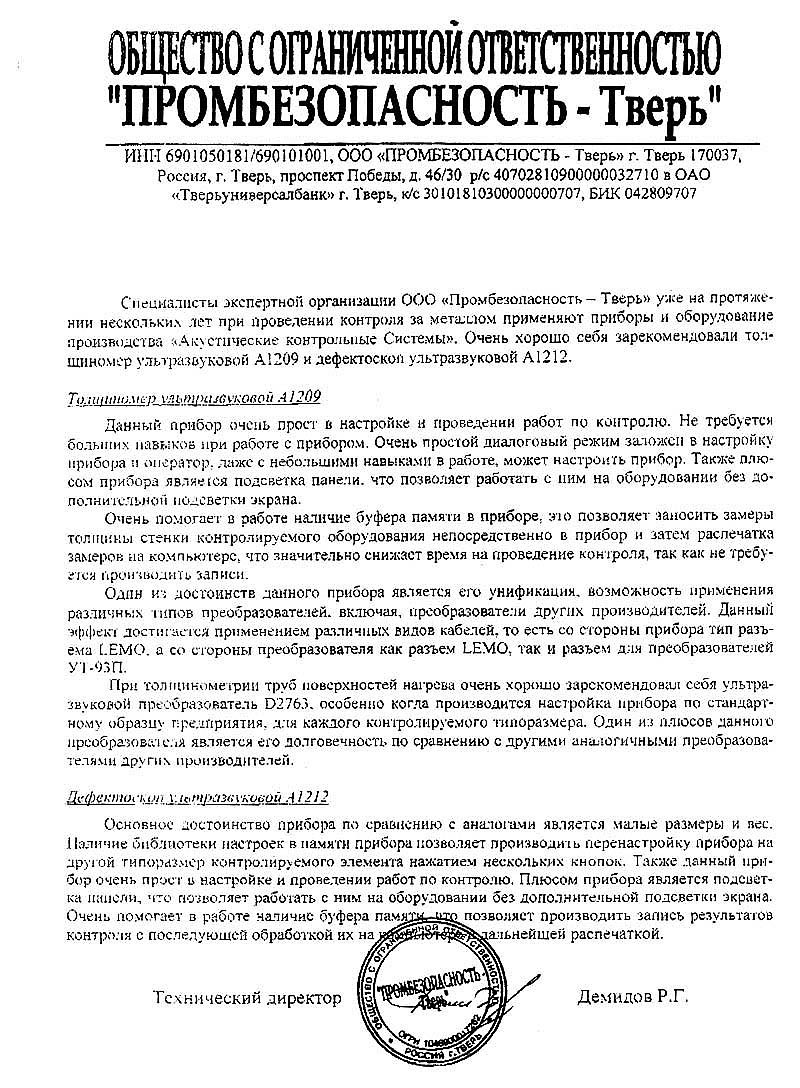

- ООО "ПРОМБЕЗОПАСНОСТЬ-Тверь"

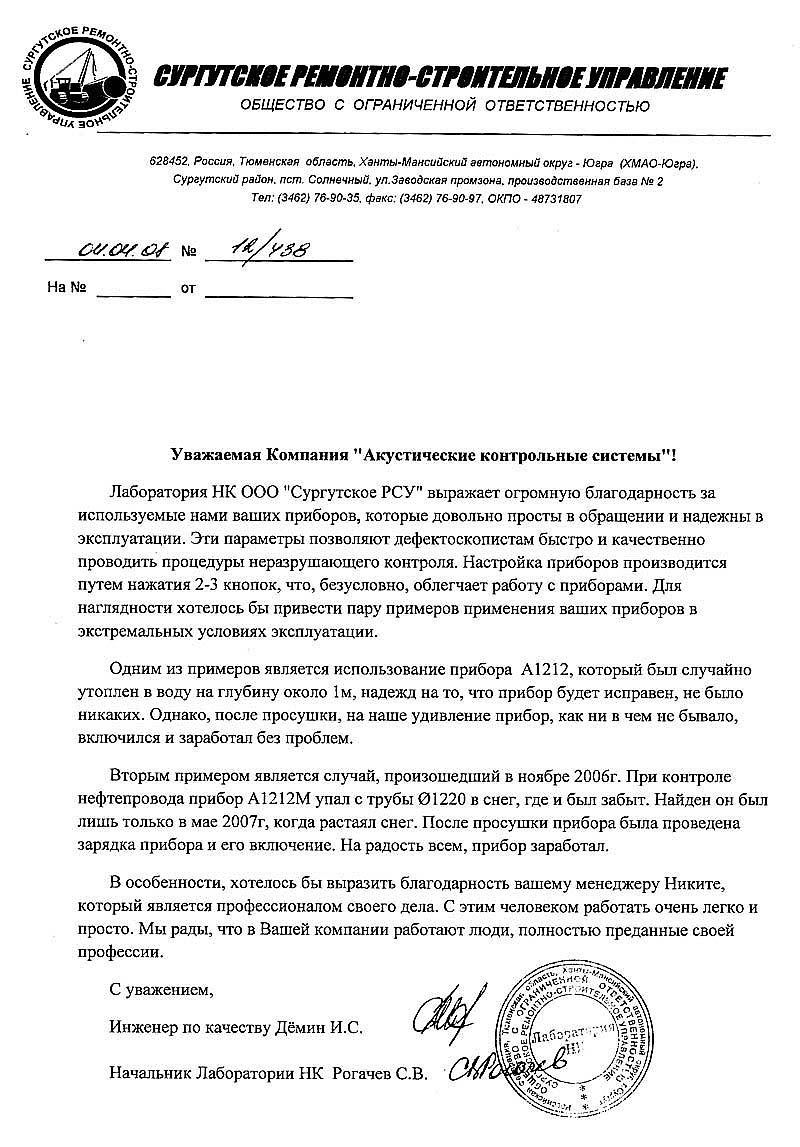

- ООО "Сургутское ремонтно-строительное управление"
- ООО "ЭКЦ "ДИАГНОСТИКА И КОНТРОЛЬ"

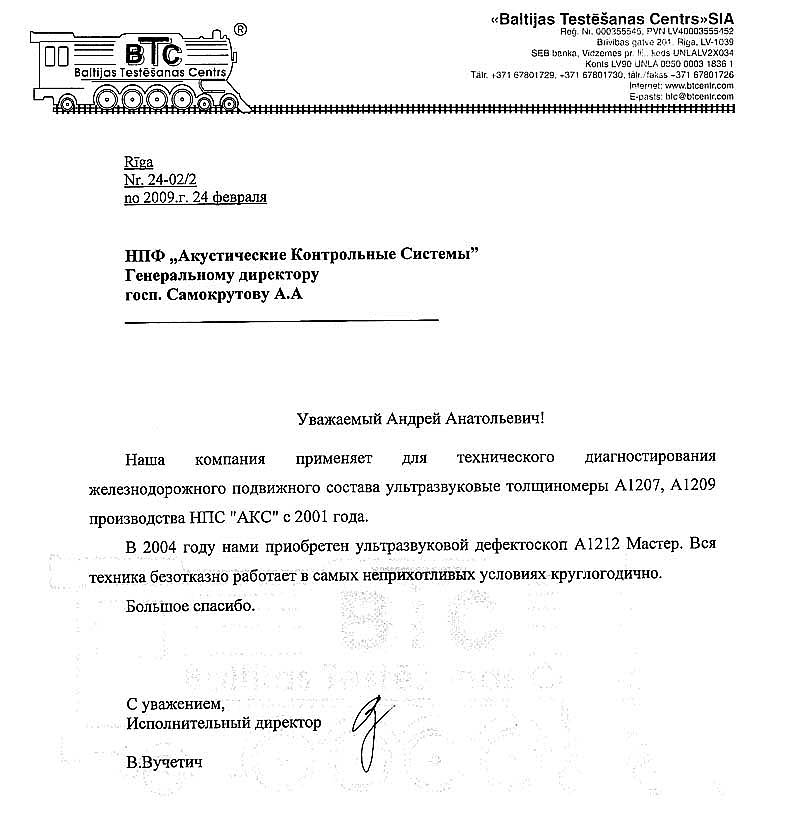

- ООО "БАЛТИЙСКИЙ ИСПЫТАТЕЛЬНЫЙ ЦЕНТР"
- Центральный Ремонтно-Механический Завод ОАО Мосэнерго
- Отчет о применении приборов А1212М, А1214Э, УК1401, А1220М при обследовании Царь-Колокола Троице-Сергиевой Лавры
- Обсуждение дефектоскопа А1212 МАСТЕР на форуме defektoskopist.ru

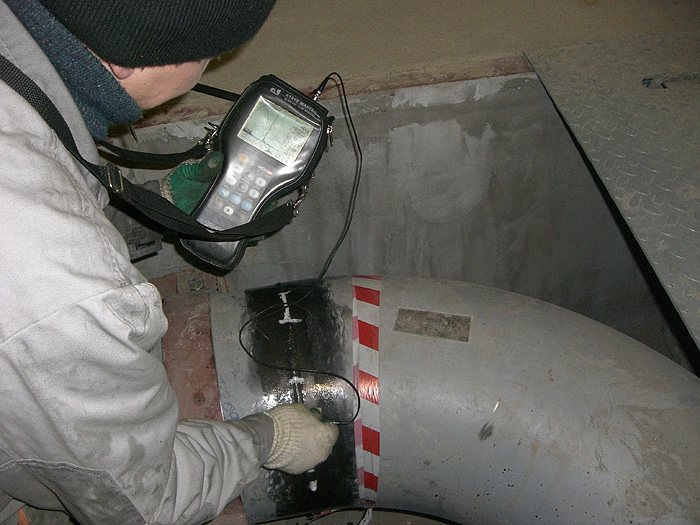

Процесс контроля стыкового сварного шва и использованием дефектоскопа А1212 МАСТЕР
