Универсальный шаблон TapiRus

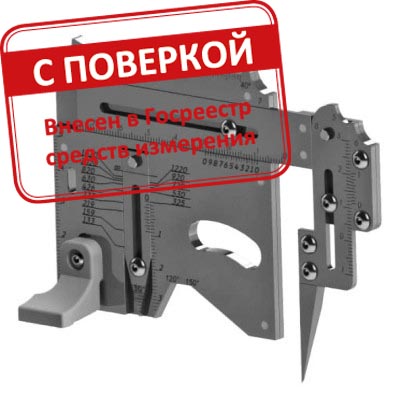

Универсальный шаблон TapiRus – новая разработка российских специалистов неразрушающего контроля. Шаблон позволяет определять большинство геометрических параметров сварных соединений и поверхностных дефектов: ширина и выпуклость шва, глубина подреза, величина смещения кромок, катет углового шва, угол скоса и зазор и др. Универсальный шаблон TapiRus позволяет проводить визуально-измерительный контроль в соответствии с требованиями РД 03-606-03 без применения дополнительных шаблонов, измерительных инструментов и других приспособлений. Точность измерений по шкалам шаблона не превышает 0,1 мм. Письмо НТЦ Промышленная безопасность о применении шаблона TapiRus.
Шаблон TapiRus оснащен необходимыми элементами, позволяющими устанавливать его на криволинейную поверхность. Для проведения высокоточных измерений на поверхность TapiRUS нанесены линейки, нониусы, индикаторные риски и шкалы. Предусмотрено несколько калибров для измерения угла перехода сварного шва, катетов, радиуса и углов разделки кромок. Шаблон снабжен щупом со сменной измерительно иглой для определения величины зазоров и высот впадин. При необходимости TapiRUS может быть поставлен с планкой 3 увеличенной длины (диапазон измерений 0...120 мм). Полный перечень функций шаблона приведен в таблице.
| Тип дефекта/отклонения | Измеряемый/оцениваемый параметр | Тип сварного соединения* | |||
| Л+Л | Т+Т | продольный шов |
тавровое | ||
| асимметрия углового шва | катет | да | |||
| вмятина | высота/глубина | да | да | да | да |
| выпуклость (при сварке разнотолщинных элементов) | высота/глубина, ширина** | да | да | ||
| высота корневого слоя | высота/глубина | да | да | да | |
| высота усиления | высота/глубина | да | да | да | |
| диаметр | диаметр** | да | да | ||
| зазор | зазор | да | да | да | да |
| западание между валиками | высота/глубина | да | да | да | |
| катет | катет | да | |||
| коррозия | высота/глубина | да | да | да | да |
| кратер | высота/глубина | да | да | да | |
| неполное заполнение | высота/глубина | да | да | да | |
| овальность | диаметр** | да | да | ||
| плавность перехода | угол между основным и наплавленным металлом | да | да | ||
| подрез | высота/глубина | да | да | да | |
| превышение (уменьшение) катета углового шва | катет | да | |||
| притупление | притупление | да | да | да | да |
| смещение кромок | высота/глубина | да | да | да | |
| толщина листа/стенки трубы | ширина | да | да | да | да |
| толщина углового шва | высота** | да | |||
| увод кромок | высота/глубина | да | да | да | |
| угловое смещение | высота/глубина, ширина | да | да | ||
| угол между сваренными элементами | угол** | да | |||
| угол скоса кромки | высота/глубина, ширина | да | да | да | да |
| царапина, риска | высота/глубина | да | да | да | да |
| чешуйчатость | высота/глубина | да | да | да | |
| ширина усиления | ширина | да | да | да | |
* Л+Л – стыковое двух листов; Т+Т – стыковое двух труб; продольный шов – продольный стыковой шов труб и обечаек
** расчетный параметр
Основные преимущества шаблона
- Простота установки дает точное позиционирование по нормали к поверхности объекта контроля и стабильность при выполнении измерений
- Функциональность конструкции обеспечивает измерение большинства геометрических параметров сварных соединений и поверхностных дефектов
- Высокая точность измерений (не превышает 0,1 мм)
- приложения для ПК и Android и дополнительные аксессуары для удобства работы
Дополнительная информация по использованию шаблона содержится в инструкции по эксплуатации, содержащей следующие разделы
1. ОБЩИЕ СВЕДЕНИЯ
1.1. ФУНКЦИИ ШАБЛОНА
1.2. УСТРОЙСТВО ШАБЛОНА
1.3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШАБЛОНА
2. ВЫПОЛНЕНИЕ ИЗМЕРЕНИЙ
2.1. УСТАНОВКА В НУЛЕВОЕ ПОЛОЖЕНИЕ
2.2. БАЗОВЫЕ ИЗМЕРЕНИЯ
2.3. СЧИТЫВАНИЕ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ СО ШКАЛ С НОНИУСОМ
3. УСТАНОВКА ШАБЛОНА НА ОБЪЕКТ КОНТРОЛЯ
3.1. УСТАНОВКА НА ПЛОСКОСТИ И ВДОЛЬ ОБРАЗУЮЩЕЙ ТРУБЫ
3.2. УСТАНОВКА ПОПЕРЕК ОБРАЗУЮЩЕЙ ТРУБЫ
3.3. УСТАНОВКА ПРИ КОНТРОЛЕ ТАВРОВОГО СОЕДИНЕНИЯ
4. КОНТРОЛЬ ГЕОМЕТРИЧЕСКИХ ПАРАМЕТРОВ СВАРНЫХ СОЕДИНЕНИЙ И ПОВЕРХНОСТНЫХ НЕСПЛОШНОСТЕЙ
4.1. СТЫКОВОЕ СОЕДИНЕНИЕ ТИПА «ЛИСТ+ЛИСТ»
4.1.1. ВХОДНОЙ КОНТРОЛЬ
4.1.2. КОНТРОЛЬ В ПРОЦЕССЕ СБОРКИ И СВАРКИ
4.1.3. КОНТРОЛЬ ГОТОВОГО СВАРНОГО СОЕДИНЕНИЯ
4.2. СТЫКОВОЕ СОЕДИНЕНИЕ ТИПА «ТРУБА+ТРУБА» (СООСНО)
4.2.1. ВХОДНОЙ КОНТРОЛЬ
4.2.2. КОНТРОЛЬ В ПРОЦЕССЕ СБОРКИ И СВАРКИ
4.2.3. КОНТРОЛЬ ГОТОВОГО СВАРНОГО СОЕДИНЕНИЯ
4.3. ПРОДОЛЬНЫЙ СВАРНОЙ СТЫКОВОЙ ШОВ ТРУБ И ОБЕЧАЕК
4.3.1. ВХОДНОЙ КОНТРОЛЬ
4.3.2. КОНТРОЛЬ В ПРОЦЕССЕ СБОРКИ И СВАРКИ
4.3.3. КОНТРОЛЬ ГОТОВОГО СВАРНОГО СОЕДИНЕНИЯ
4.4. ТАВРОВОЕ СВАРНОЕ СОЕДИНЕНИЕ
4.4.1. ВХОДНОЙ КОНТРОЛЬ
4.4.2. КОНТРОЛЬ В ПРОЦЕССЕ СБОРКИ И СВАРКИ
4.4.3. КОНТРОЛЬ ГОТОВОГО СВАРНОГО СОЕДИНЕНИЯ
5. ИСПОЛЬЗОВАНИЕ КАЛЬКУЛЯТОРА
Видео Изготовление универсального шаблона TapiRUS.
Видео Проведение измерения увода кромок при помощи универсального шаблона TapiRUS.
Подпишитесь на наш канал YouTube
Дополнительная информация
Функции, диапазоны измерения и погрешности шаблонов сварщика российского и зарубежного производства
| Контролируемый параметр | УШС-2 | УШС-3 | УШС-4 | WG-01 | WG-1 | WG-2 | BRIDGE CAM | HI-LO | SINGLE HI-LO | V WAC | TapiRus | AWS WELD GAUGE | SKEW-T WELD GAGE | Ушерова- Маршака | Катетомер КМС 3-16 | Красовского УШК-1 | ||||||||||||||||
| Диап. | Погр. | Диап. | Погр. | Диап. | Погр. | Диап. | Погр. | Диап. | Погр. | Диап. | Погр. | Диап. | Погр. | Диап. | Погр. | Диап. | Погр. | Диап. | Погр. | Диап. | Погр. | Диап. | Погр. | Диап. | Погр. | Диап. | Погр. | Диап. | Погр. | Диап. | Погр. | |
| Угол разделки кромки | 0-45° | ±2,5° | 0-45° | ±2,5° | 90- 155° | ±30’ | 90- 150° | ±2,5° | 80- 160° | ±2,5° | 0-60° | ±2,5° | 37.5° | ±2,5° | 8-40° | |||||||||||||||||
| Измерение толщины стенки труб и заготовок | 0-45 мм | ±0,2 мм | 0-55 мм | ±0,1 мм | ||||||||||||||||||||||||||||
| Измерение внутренней несоостности | 0-30 мм | ±0,2 мм | 0-40 мм | ±0,2 мм | ||||||||||||||||||||||||||||
| Смещение кромок | 0-15 мм | ±0,5 мм | 0-15 мм | ±0,5 мм | 0-15 мм | ± 0,2 мм | 0-13 мм | ±0,2 мм | 0-15 мм | ±0,2 мм | 0-25 мм | ±0,2 мм | 0-6 мм | ±0,2 мм | 0-20 мм | ±0,1 мм | ||||||||||||||||
| Размер зазоров | 1-4 мм | ±0,25 мм | 1-4 мм | ±0,25 мм | 0-3,5 мм | ±0,2 мм | 1-5 мм | ±0,1 мм | 1-5 мм | ±0,1 мм | 0-40 мм | ±0,2 мм | 0-4 мм | ±0,1 мм | ||||||||||||||||||
| Измерение угла вертикальной заготовки | 24-128° | 30- 90° | ±2,5° | |||||||||||||||||||||||||||||
| Высота усиления стыкового шва | 0-5 мм | ±0,5 мм | 0-5 мм | ±0,5 мм | 0-15 мм | ± 0,2 мм | 0-12 мм | ±0,1 мм | 0-15 мм | ±0,1 мм | 0-25 мм | ±0,2 мм | 0-30 мм | ±0,2 мм | 0-6 мм | ±0,2 мм | 0-10 мм | ±0,1 мм | 0-3 мм | ±0,2 мм | 0-10 мм | ±0,1 мм | 0-5 см | ±0,5 мм | ||||||||
| Высота углового шва | 0-10 мм | ±0,5 мм | 0-11 мм | ±0,2 мм | 0-15 мм | ±0,5 мм | 0-15 мм | ±0,5 мм | 0-20 мм | ±0,2 мм | 0-22 мм | ±0,5 мм | 0-20 мм | ±0,1 мм | 0-15 см | ±0,5 мм | ||||||||||||||||
| Высота катета углового шва | 0-20 мм | ± 0,3 мм | 0-25 мм | ±0,2 мм | 0-30 мм | ±0,2 мм | 0-23 мм | ±0,1 мм | 0-20 мм | ±0,2 мм | ||||||||||||||||||||||
| Измерение высоты катета углового шва > или ˂ 90° | 0-50 мм | ±0,2 мм | ||||||||||||||||||||||||||||||
| Расчет нормативной высоты катета углового шва > или ˂ 90° | Комплект с линейкой сварщика | |||||||||||||||||||||||||||||||
| Радиус катетов | 4-14 мм | ±0,04 мм | 6-8 мм | |||||||||||||||||||||||||||||
| Размер катетов | 0-23 мм | ±0,01 мм | 3-12 мм | ±0,3 мм | ||||||||||||||||||||||||||||
| Притупление и ширина кромки шва | 0-50 мм | ±0,5 мм | 0-50 мм | ±0,15 мм | 0-50 мм | ±0,5 мм | 0-40 мм | ±0,2 мм | 0-40 мм | ±0,2 мм | 0-50 мм | ±0,2 мм | 0-60 мм | ±0,2 мм | 0-20 мм | ±0,2 мм | 0-25 мм 0-20 мм |
±0,5 мм ±0,1 мм |
||||||||||||||
| Подрезы, западания, глубина вогнутости | 0-15 мм | ±0,5 мм | 0-15 мм | ±0,5 мм | 0-7 мм | ±0,1 мм | 0-8 мм | ±0,1 мм | 0-4 мм | ±0,2 мм | 0-6 мм | ±0,2 мм | 0-20 мм | ±0,1 мм | 0-10 мм | ±0,1 мм | ||||||||||||||||
| Высота корневого слоя | Расчет на сайте | |||||||||||||||||||||||||||||||
| Высота выпуклости (при сварке разнотолщинных элементов) | ||||||||||||||||||||||||||||||||
| Увод кромок | ||||||||||||||||||||||||||||||||
| Диаметр, овальность | от 133 мм | |||||||||||||||||||||||||||||||
| Плавность перехода | 110°, 120°, 150° | |||||||||||||||||||||||||||||||
Купить универсальный шаблон сварщика TapiRus можно по цене, указанной в прайс-листе. Цена УШС ТапиРус указана с учетом НДС. Смотрите также разделы: Аттестация специалистов по радиографии, Аттестация лабораторий по радиационному метод у НК, Поверка и калибровка средств радиографического контроля, Поверка измерительного инструмента, Набор шаблонов сварщика.
Шаблон сварщика TapiRus можно купить с доставкой до двери либо до терминалов транспортной компании в городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города. А также Республики Казахстан, Белоруссия и другие страны СНГ.
