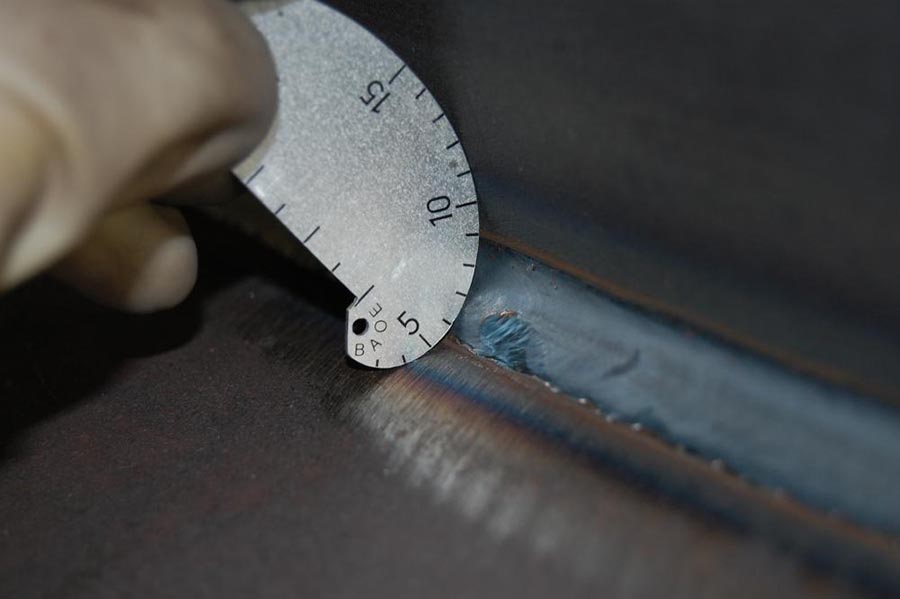

Шаблон Красовского УШК-1

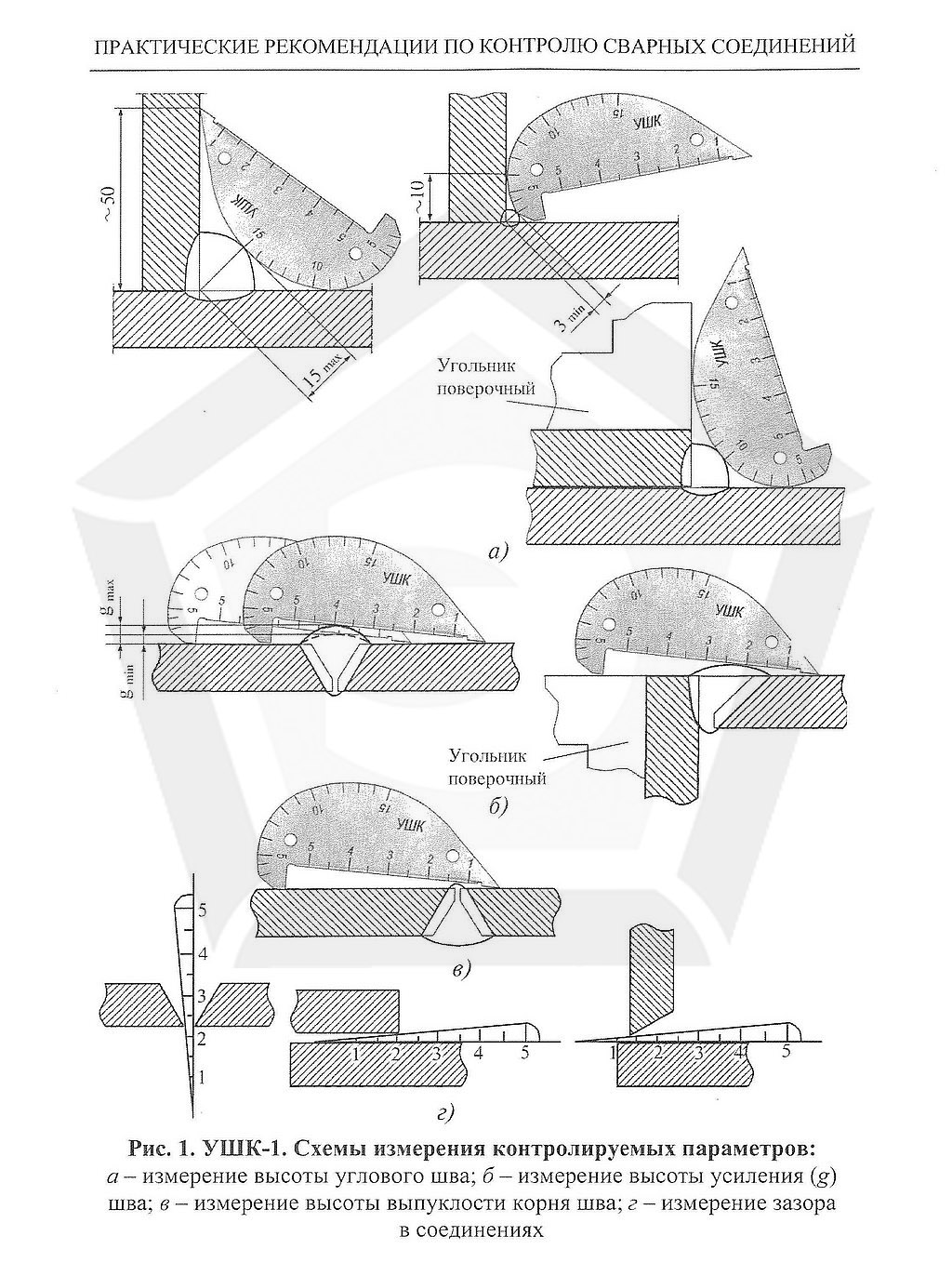

	Универсальный шаблон Красовского, он же измеритель плавности переходов или УШК-1, используется для визуального и измерительного контроля тавровых, стыковых и нахлесточных сварных соединений, а также измерения зазора между кромками свариваемых деталей и высоты усиления шва. Шаблон Красовского применяется для визуального контроля по РБ «Методические рекомендации о порядке проведения визуального и измерительного контроля» (РД 03-606-03). Калибровке шаблона посвящена внутренняя методика МК 12.2017. Периодичность калибровки – 1 раз в год. Данный измеритель соответствует требованиям ГОСТ Р 50.05.08-2018 и ГОСТ Р ИСО 17637-2014, имеет сертификацию в системе ГОСТ Р Росстандарта РФ и входит в состав комплекта ВИК «Эксперт». Способы измерения с использованием шаблона Красовского представлены на схеме слева.

Технические характеристики шаблона УШК-1:

• Измерение высоты углового шва;
• Измерение высоты усиления шва;
• Измерение высоты выпуклости корня шва;
• измерение зазора в соединениях;
• точность измерения ± 0,05мм;
• средний срок службы: 50 000 замеров.

Комплект поставки: шаблон Красовского универсальный УШК-1, паспорт шаблона, сертификат о калибровке (по заявке), чехол.

Дополнительные материалы:

• Методика поверки шаблон Красовского УШК-1 - МП СГ-07-2023
• Описание типа средства измерения на шаблон Красовского УШК-1
• Сравнительная таблица характеристик шаблонов сварщика различных моделей

Видео: Использование шаблонов сварщика

Подпишитесь на наш канал YouTube

Функции, диапазоны измерения и погрешности шаблонов сварщика российского и зарубежного производства

Наименование измеряемого параметра

Ушерова- Маршака

Красовского УШК-1

Катетомер КМС 3-16

УШС-2

УШС-3

УШС-4

WG-01

WG-1

WG-2+

WG-8 Bridge Cam

WG-4 Hi-Lo

WG-4 Single Hi-Lo

WG-18 V-WAC

TapiRUS

WG-7 AWS

WG-12 SKEW-T

Диап.

Погр.

Диап.

Погр.

Диап.

Погр.

Диап.

Погр.

Диап.

Погр.

Диап.

Погр.

Диап.

Погр.

Диап.

Погр.

Диап.

Погр.

Диап.

Погр.

Диап.

Погр.

Диап.

Погр.

Диап.

Погр.

Диап.

Погр.

Диап.

Погр.

Диап.

Погр.

Угол разделки кромки, °

0-45

±2,5

0-45

±2,5

90-155

±30

90-150

±2,5

80-160

±2,50

0-60

±2,50

37,5

±2,50

8-40

Измерение толщины стенки труб и заготовок, мм

0-45

±0,20

0-55

±0,10

Измерение внутренней несоостности, мм

0-30

±0,20

0-40

±0,20

Западния между валиками, глубины вогнутости корня шва, смещение кромок, подрезов, мм

0-15

±0,50

0-15

±0,50

0-15

±0,2

0-13

±0,2

0-15

±0,20

0-25

±0,20

0-6

±0,2

0-20

±0,1

Толщина зазора в соединениях, мм

1-4

±0,25

1-4

±0,25

0-3,5

±0,2

1-5

±0,2

1-5

±0,2

0-40

±0,2

0-4 мм

±0,1 мм

Измерение угла вертикальной заготовки, °

24-128

30-90

±2,5

Высота усиления стыкового шва, высота выпуклости корня шва, смещение кромок, подрезов, мм

0-10

±0,1

0-4

±0,5

0-5 мм

±0,5 мм

0-5

±0,5

0-15

±0,2

0-12

±0,2

0-15

±0,2

0-25

±0,2

0-30

±0,2

0-6

±0,2

0-10

±0,1

0-3 мм

±0,2

Высота усиления углового и нахлестанного шва, мм

0-20

±0,1

0-15

±0,5

0-10

±0,5

0-11

±0,2

0-15

±0,5

0-15

±0,5

0-20

±0,2

0-22

±0,5

Высота катета углового шва, мм

0-20 мм

±0,3 мм

0-7

±0,10

0-25

±0,2

0-30

±0,2

0-23

±0,1

0-20

±0,2

Измерение высоты катета углового шва > или ˂ 90°

0-50

±0,2

Расчет нормативной высоты катета углового шва > или ˂ 90°

Комплект с линейкой сварщика

Радиус катетов

4-14 мм

±0,04 мм

6-8 мм

Длина катетов, мм

3-12

±0,3

0-23

±0,01

Притупление кромки и ширина шва, мм

0-50

±0,5

0-50

±0,5

0-50

±0,5

0-40

±0,2

0-40

±0,2

0-50

±0,2

0-60

±0,2

0-20

±0,2

0-25 мм 0-20 мм

±0,5 мм ±0,1 мм

Подрезы, западания, глубина вогнутостив

0-10 мм

±0,1 мм

0-15

±0,5

0-15

±0,5

0-7 мм

±0,1 мм

0-8 мм

±0,1 мм

0-2 мм

±0,2 мм

0-6 мм

±0,2 мм

0-20 мм

±0,1 мм

Высота корневого слоя, мм

Расчет на сайте

Высота выпуклости (при сварке разнотолщинных элементов), мм

Увод кромок, мм

Диаметр, овальность, мм

от 133 мм

Плавность перехода, °

110, 120, 150



Шаблон Красовского УШК-1 в наличии на складе. Заказать доставку шаблонов можно до двери либо до терминалов транспортной компании в городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города. А так же Республики Казахстан, Белоруссия и другие страны СНГ.
