Толщиномер покрытий ТП-1

Толщиномер покрытий ТП-1

ТП-1 – универсальный толщиномер покрытий, позволяющий измерять толщину диэлектрических и электропроводящих покрытий на ферромагнитных и неферромагнитных металлах. ТП-1 обеспечивает точные измерения в диапазоне от 0 мкм до 60 мм. Толщиномер выполнен в легком, компактном корпусе. Соответствует ГОСТ 8.502-84 ГСИ и зарегистрирован в Госреестрее средств измерений РФ под номером № 57857-14. Простота использования и высокая точность измерений обеспечивают широкий спектр применения ТП-1 в различных отраслях промышленности.

Принцип действия прибора основан на измерении частоты генератора, в контур которого включена катушка вихретокового параметрического преобразователя. Частота генерации зависит от толщины покрытия. Результат измерения отображается на цифровом индикаторе в (мм) либо (мкм) по выбору. Помимо преобразователей для измерения толщины покрытия, доступны преобразователи для измерения шероховатости и параметров окружающей среды (температура, влажность, точка росы). Распознавание датчика происходит автоматически. Нужный типа датчика уточняется при заказе.

Толщиномер покрытий ТП-1 разработан и собран в РФ. Гарантия производителя на электронный блок - 1 года. Межповерочный интервал – 1 год. Поверка проводится по ГОСТ 8.502-84 ГСИ «Толщиномеры покрытий. Методы и средства поверки». Возможна поставка как со свидетельством о поверке, так и без него.

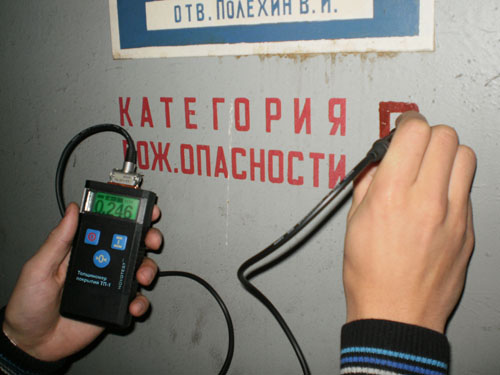

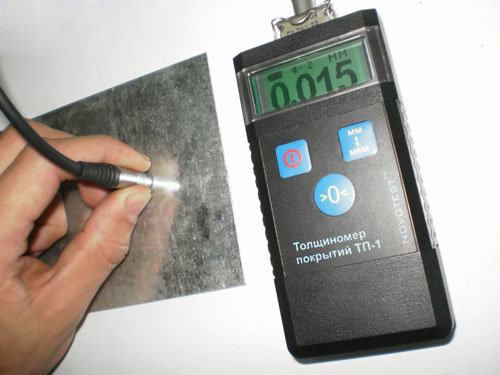

ТП-1 измерение толщины покрытия на стальном основании ТП-1 измерение огнезащитного покрытия ТП-1 измерение толщины цинкового покрытия черного металла


Доступны измерения следующих сочетаний покрытия и основания:

  • диэлектрических и гальванических покрытий на сталях и других ферромагнитных основаниях: пластиковые, лакокрасочные, мастичные, анодноокисные, тефлоновые, радиопоглощающие, с использованием датчиков: Ф-0,3; Ф-0,5; Ф-2 и Ф-5 (кроме никелевых электролитических покрытий на электропроводящих ферромагнитных основаниях)
  • диэлектрических и гальванических покрытий на цветных металлах и других неферромагнитных сплавах: пластиковые, мастичные, лакокрасочные, тефлоновые, радиопоглощающие, анодноокисные и т.п., с использованием датчика: НФ-2
  • битумных, мастичных и других толстослойных диэлектрических защитных покрытий на различных металлах и сплавах (ферромагнитных и неферромагнитных) с использованием датчиков: М-12; М-30 и М-60
  • оценка шероховатости поверхности, с использованием датчика: ДШ
  • измерение влажности, точки росы, температуры, с использованием датчиков ДТ и ДТВР

Прочие особенности толщиномера покрытий ТП-1:

  • удобное меню и минимум управляющих элементов;
  • контрастный экран с автоподсветкой;
  • индикация заряда батареи;
  • режим калибровки для настройки толщиномера на разные материалы;
  • режим термокомпенсации.

Наша лаборатория оказывает услуги по измерению толщины покрытий различных изделий. Все допущенные к работам специалисты аттестованы на II-III уровень и укомплектованы поверенным оборудованием. По результатам контроля выдается заключение установленного образца. Работаем в ЦФО и за его пределами.

Технические характеристики толщиномера покрытий ТП-1 приведены в следующей таблице

Параметр Значение
Габаритные размеры, мм 120 х 60 х 25
Рабочий диапазон температур, °С -5 + 40
Питание 2 батарейки ААА
Время непрерывной работы, ч (не менее) 20
Масса с аккумулятором, кг 0,2
Диапазон измеряемых толщин (в зависимости от преобразователя), мм; мкм 0 мкм – 60 мм
Диапазон измерения влажности, % 0 – 100
Диапазон измерения температур, °С - 50 - 125
Диапазон измерения точки росы, °С - 15 - 40

Технические характеристики применяемых преобразователей приведены в следующей таблице

Параметр Любые покрытия на магнитном основании Диэлектрические покрытия на не магнитных металлах Толстослойные диэлектрические покрытия на любых металлах и сплавах Измерения температуры, влажности и точки росы Измерение шероховатости
Тип датчика
Ф-0,3 Ф-0,5 Ф-2 Ф-5 НФ-2 М-12 М-30 М-60 ДТ ДТВР ДШ
Толщина покрытия 0-300 мкм 0-500 мкм 0-2000 мкм 0-5000 мкм 0-2000 мкм 0-12 мм 0-30 мм 0-60 мм нет нет нет
Погрешность измерений ± 3% + 1 мкм ± 3% + 1 мкм ± 3% + 2 мкм ± 3% + 2 мкм ± 3% + 2 мкм ± 3% + 0,02 мкм ± 3% + 0,03 мкм ± 3% + 0,05 мкм ± 1°С влаж.: ±5% t: ±1°С
точки росы: ±2°С
± 3% + 2 мкм
Минимальная толщина основания 1 мм 1 мм 1 мм 1 мм 1 мм 2 мм 2 мм 2 мм нет нет нет
Минимальный диаметр основания 40 мм 40 мм 40 мм 40 мм 40 мм 120 мм 300 мм 600 мм нет нет нет
Габаритные размеры датчика d5х40 мм d8х150 мм d10х35 мм d18х40 мм d12х35 мм d15х50 мм d40х50 мм d70х60 мм d15х45 мм d15х120 мм d18х40 мм
Измерение температуры нет нет нет нет нет нет нет нет -50° - 125°С -50° - 125°С нет
Измерение Влажности нет нет нет нет нет нет нет нет нет 0 – 100% нет
Измерение точки росы нет нет нет нет нет нет нет нет нет -15 - 40°С нет
Измерение шероховатости поверхности нет нет нет нет нет нет нет нет нет нет 2 – 300 мкм

В комплект поставки входят: блок толщиномера покрытий NOVOTEST ТП-1, один стандартный датчик (на выбор заказчика: Ф-0,5; Ф-2; Ф-5; НФ-2), комплект мер толщины покрытий, эталонное основание, 2 аккумулятора (типа ААА), зарядное устройство, паспорт, упаковочная тара. Технические характеристики толщиномера покрытий ТП-1 и применяемых датчиков приведены в сводной таблице ниже. Дополнительная информация о настройках и технических характеристиках содержится в паспорте. Толщиномер покрытий ТП-1 в наличии на нашем складе. Актуальная цена указана в прайс-листе.


Видео обзор Толщиномера покрытий ТП-1



Дополнительная информация

Купить универсальный толщиномер покрытий ТП-1 можно по официальной цене производителя. Цена толщиномера указана в прайс-листе с учетом НДС. Смотрите так же разделы – Вихретоковые толщиномеры покрытий, Аттестация специалистов по вихретоковому методу, Поверка и калибровка толдиномеров, Проведение измерения толщины покрытий.



Покрытий толщиномер ТП-1 можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города. А так же Республики Казахстан, Белоруссия и другие страны СНГ.
