Словарь определений
АРК-метод; DАС-метод - способ сравнения эхо-сигнала от отражателя с АРК-кривой.
Источник – ГОСТ Р ИСО 5577-2009.
Боковой цилиндрический отражатель; БЦО - цилиндрический отражатель, расположенный параллельно поверхности ввода.
Источник – ГОСТ Р ИСО 5577-2009.
Волновой фронт - непрерывная поверхность, включающая все точки волны, колеблющиеся в одинаковой фазе.
Источник – ГОСТ Р ИСО 5577-2009.
Временная развертка - линия развертки на экране (обычно горизонтальная), проградуированная в единицах времени или длины (акустической длины пути).
Источник – ГОСТ Р ИСО 5577-2009.
Временная регулировка чувствительности; ВРЧ - функция устройства, которая электронным способом выравнивает амплитуды эхо-сигналов от отражателей одинакового размера, находящихся на разных расстояниях.
Источник – ГОСТ Р ИСО 5577-2009.
Временной диапазон развертки - минимальное и максимальное значения времени (или расстояния) в объекте контроля, в пределах которых сигналы отображаются на экране.
Источник – ГОСТ Р ИСО 5577-2009.
Время распространения - время, требуемое передаваемому ультразвуковому сигналу для достижения приемника.
Источник – ГОСТ Р ИСО 5577-2009.
Головная волна - продольная волна, распространяющаяся вдоль поверхности среды.
Источник – ГОСТ Р ИСО 5577-2009.
Граница ближней зоны - местоположение последнего максимума звукового давления на акустической оси пучка перед началом дальней зоны (см. рисунок 3).
Источник – ГОСТ Р ИСО 5577-2009.

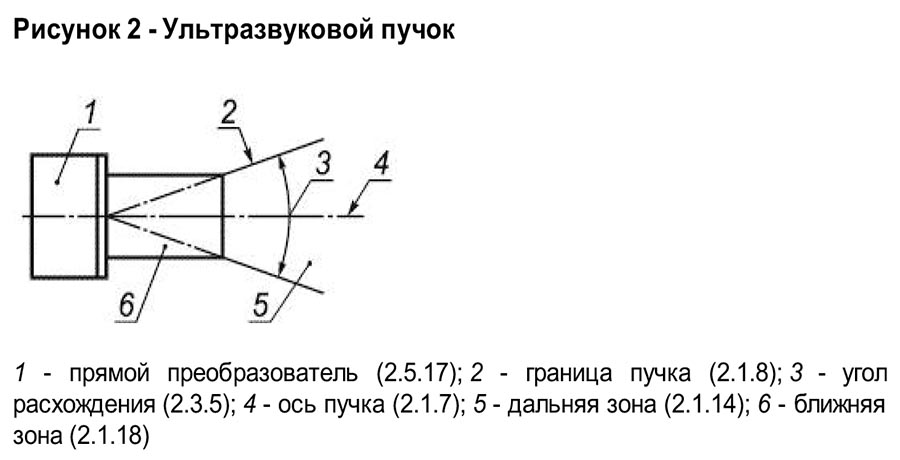

Граница пучка - граница ультразвукового пучка в дальней зоне, где значение звукового давления уменьшается в заданной степени от значения на акустической оси пучка; оба значения измеряют на одинаковом расстоянии от преобразователя (см. рисунок 2).
Источник – ГОСТ Р ИСО 5577-2009.

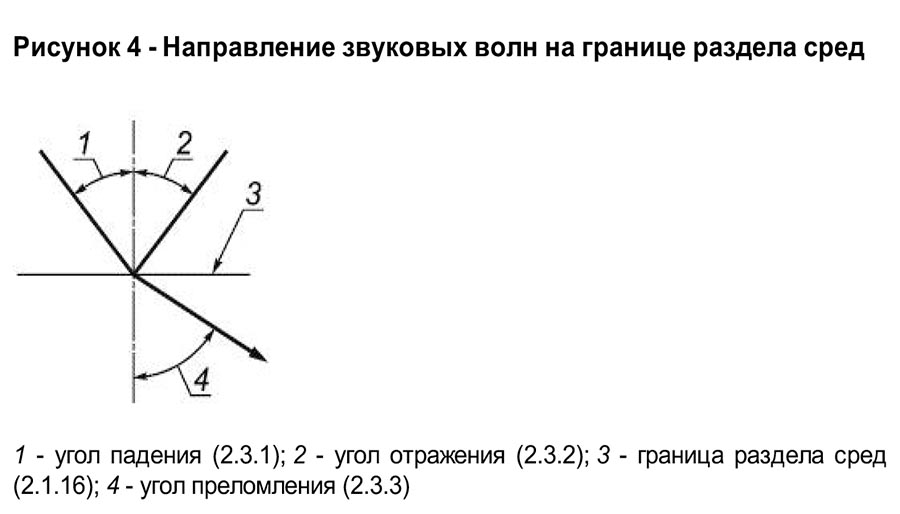

Граница раздела сред; граница раздела - граница между двумя материалами, находящимися в акустическом контакте и имеющими разный акустический импеданс (см. рисунок 4).
Источник – ГОСТ Р ИСО 5577-2009.
Дельта-метод - метод контроля, при котором условный размер несплошности, расположенной под углом к поверхности ввода, оценивают исходя из расстояния между двумя самыми высокими эхо-сигналами от обоих краев и основных граней, а также с учетом угла ввода наклонного преобразователя.
Примечание - Этот метод является одним из методов установления размеров.
Источник – ГОСТ Р ИСО 5577-2009.

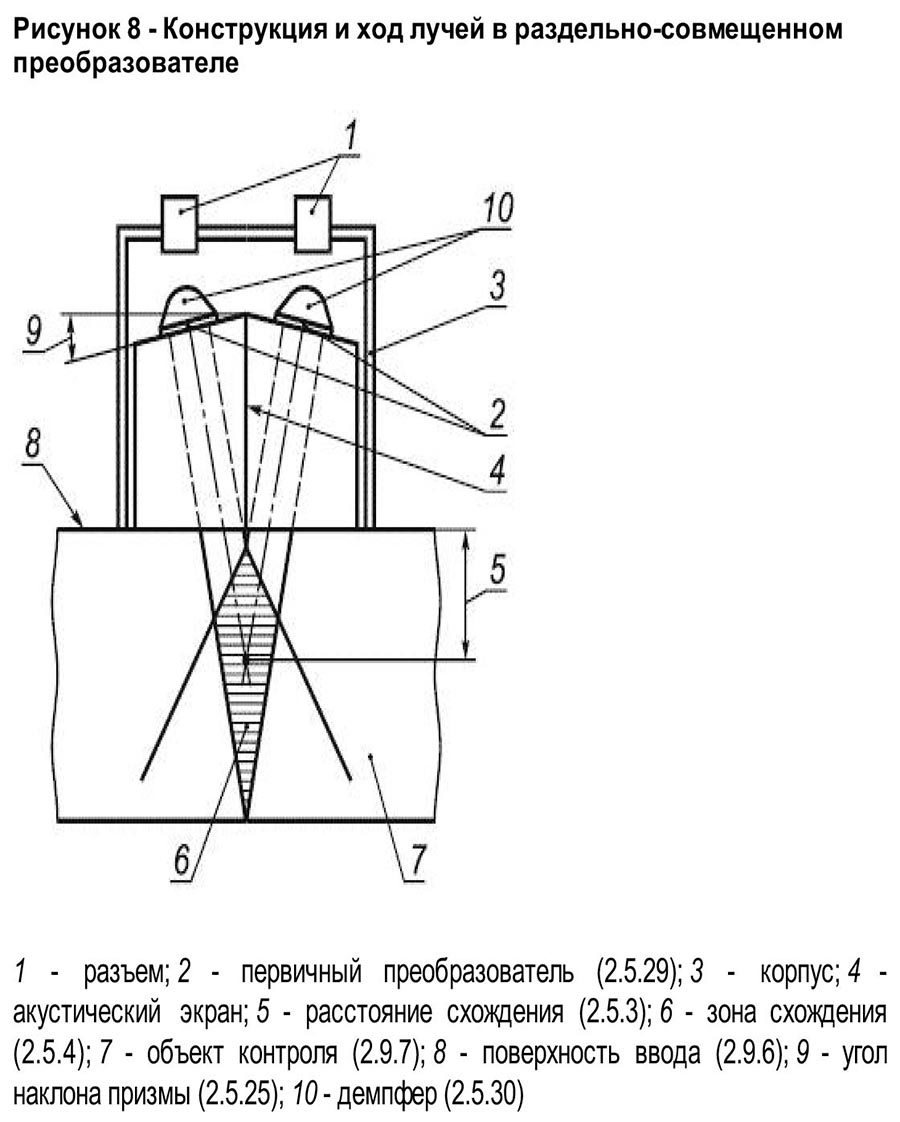

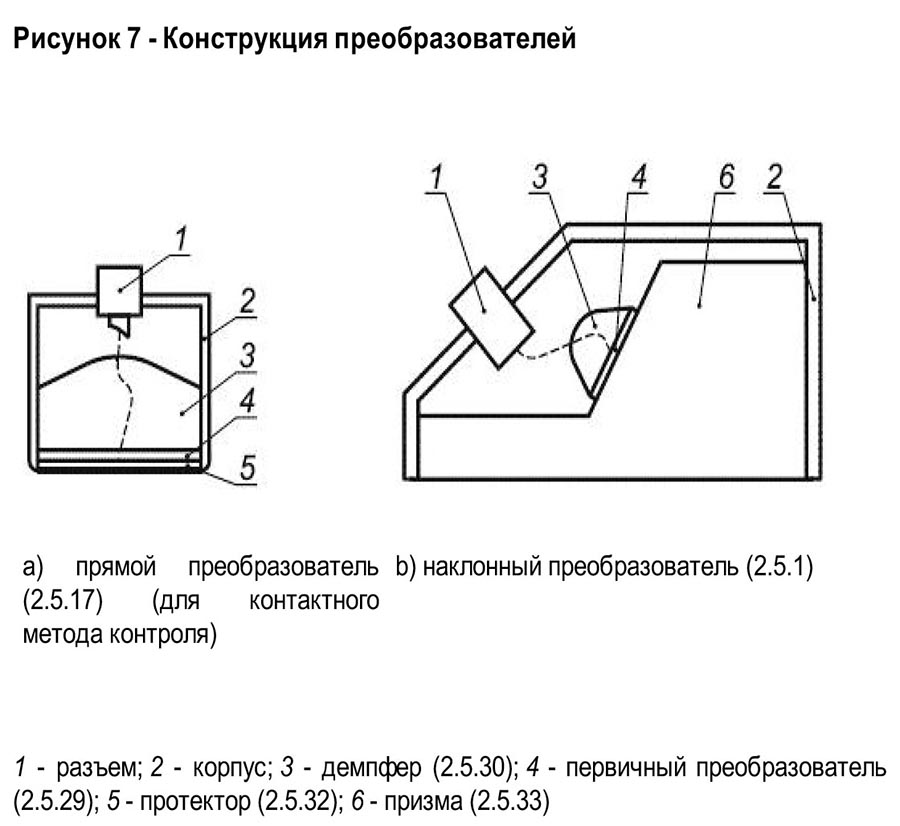

Демпфер - материал, контактирующий с обратной стороной активного элемента преобразователя, предназначенный для гашения его свободных колебаний (см. рисунки 7а, 7b и 8).
Источник – ГОСТ Р ИСО 5577-2009.
Децибел; дБ - логарифмическая единица измерения отношения амплитуд двух ультразвуковых сигналов (дБ=20lg (отношение амплитуд)).
Источник – ГОСТ Р ИСО 5577-2009.
Диаграмма амплитуда - расстояние - диаметр; АРД-диаграмма - семейство кривых зависимости усиления (в децибелах), расстояния до дискового отражателя и диаметра отражателя.
Источник – ГОСТ Р ИСО 5577-2009.
Динамический диапазон - диапазон амплитуд сигналов, которые могут быть обработаны ультразвуковым прибором без перегрузки или значительного искажения и в то же время не будут слишком малыми для обнаружения.
Источник – ГОСТ Р ИСО 5577-2009.
