Пора – дефект сварного шва в виде полости округлой формы, заполненной газом.

Поры возникают вследствие выделения из металла шва газов (водород, азот, углекислый газ и т. д.), образовавшихся при плохой прокалке электродов, попадания в сварочную ванну ржавчины, масла, грязи, влаги, воздуха, при плохой защите расплавленного металла, при выгорании углерода, имеющегося в стали при недостатке раскислителей. Образованию пор способствует высокая скорость сварки.

Источник фото – «Фотоальбом дефектов сварных соединений»

Источник определения – учебное пособие «Радиографический контроль сварных соединений» В.И. Горбачев. А.П.Семенов.

Поперечная трещина – трещина сварного соединения, ориентированная поперек оси сварного шва.

Источник фото – учебное пособие «Фотоальбом дефектов сварных соединений»

Источник определения – учебное пособие «Радиографический контроль сварных соединений» В.И. Горбачев. А.П.Семенов.

Подрез  – несоответствие фактического значения катета шва проектному значению.

Глубина подреза может достигать нескольких миллиметров. При газовой сварке подрезы образуются в результате превышения мощности пламени горелки, а при электродуговой сварке – при повышенном токе и напряжении дуги, а также при большом диаметре электрода. Подрезы не допускаются в конструкциях, работающих при динамических нагрузках. Подрезы уменьшают сечение основного металла, вызывают местную концентрацию напряжений от рабочих нагрузок и в процессе эксплуатации могут стать очагом разрушения конструкции. Подрезы исправляют подваркой ниточным швом.

Источник фото – «Фотоальбом дефектов сварных соединений»

Источник определения – учебное пособие «Радиографический контроль сварных соединений» В.И. Горбачев. А.П.Семенов.

Средства контроля – универсальные шаблоны сварщика типа УШС, WG.

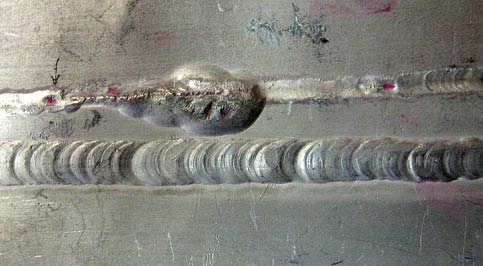

Отслоение  – дефект в виде нарушения сплошности сплавления наплавленного металла с основным металлом.

Источник – учебное пособие «Радиографический контроль сварных соединений» В.И. Горбачев. А.П.Семенов.

Эффективная доза  –  величина, используемая как мера риска возникновения отдаленных последствий облучения всего тела человека и отдельных его органов с учетом их радиочувствительности. Эффективная доза равна произведению эквивалентной дозы в органе на соответствующей коэффициент для данного органа или ткани.

Источник – учебное пособие «Радиографический контроль сварных соединений» В.И. Горбачев. А.П.Семенов.

Экспозиционная доза излучения –  Экспозиционная доза Х – физическая величина, связанная с эффектом ионизации воздуха фотонным излучением. Она равна абсолютному значению полного заряда ионов одного знака, которые образуются в воздухе при полном торможении вторичных электронов и позитронов, освобожденных фотонным излучением в единице массы воздуха.

Единица экспозиционной дозы в системе СИ: Кл/кг (кулон на килограмм) (международное – C/kg).

Экспозиционная доза в 1 Кл/кг означает, что суммарный заряд всех ионов одного знака, образованных в 1 кг воздуха, вследствие прохождения через него фотонного излучения, равен 1 Кл.

В практике и научной литературе распространена внесистемная единица экспозиционной дозы – Рентген. Русское обозначение – Р, международное – R.

1 Р = 2,58.10-4 Кл/кг, что соответствует образованию 2,08.109 пар ионов в см3 воздуха (при температуре 0°С и давлении 760 мм рт.ст.). На создание такого количества ионов необходимо затратить энергию, равную 0,114 эрг/см3 или 88 эрг/г. Таким образом, 88 эрг/г – энергетический эквивалент рентгена.

Мощность экспозиционной дозы равна приращению экспозиционной дозы за единицу времени.

По величине экспозиционной дозы можно рассчитать поглощенную дозу рентгеновского и гамма – излучения в любом веществе, зная состав вещества и энергию фотонов. С погрешностью ~ 5% экспозиционную дозу в рентгенах и поглощенную дозу в биологической ткани в радах можно считать совпадающими.

Источник – учебное пособие «Радиографический контроль сварных соединений» В.И. Горбачев. А.П.Семенов.

Эквивалентная доза облучения  –  при облучении живых организмов, в частности человека, возникают биологические эффекты, величина которых при одной и той же поглощенной дозе различна для разных видов излучения. При одинаковой дозе α– излучение гораздо опаснее, чем β- или γ– излучение. Следовательно, знание поглощенной дозы недостаточно для оценки радиационной опасности.

Эквивалентная доза - произведение поглощенной дозы на соответствующий взвешивающий коэффициент для данного вида излучения, отражающий способность данного вида излучения повреждать ткани организма.

В системе СИ установлена единица эквивалентной дозы – джоуль на килограмм, имеющая наименование – Зиверт. Обозначение: русское – Зв, международное – Sv.

Существует специальная внесистемная единица эквивалентной дозы – бэр (международная – rem), связанная с Зивертом соотношением 1 бэр = 0,01 Зв.

Бэр (сокращение, происходящее от словосочетания – биологический эквивалент рада) – это поглощенная доза любого вида ионизирующего излучения, которая имеет такую же биологическую эффективность, как 1 рад рентгеновского излучения.

Мощность эквивалентной дозы определяется как отношение приращения эквивалентной дозы за единицу времени. Единица измерения: Зиверт в секунду – Зв/с (Sv/s).

Эквивалентная доза является основной дозиметрической величиной, положенной в основу нормирования воздействия излучения и оценки возможного ущерба здоровью человека от воздействия ионизирующего излучения произвольного состава.

Взвешивающий коэффициент WR – это используемые в радиационной защите множители поглощенной дозы, учитывающие относительную опасность различных видов излучения.

Для рентгеновского и γ– излучения WR = 1. Для всех других ионизирующих излучений WR ≥ 1.

Источник – учебное пособие «Радиографический контроль сварных соединений» В.И. Горбачев. А.П.Семенов.

Шлаковое включение  –  полость в металле, в том числе в сварном шве, заполненная шлаком. Шлаковые включения образуются при сварке малым сварочным током, из-за некачественного флюса, грязных кромок, плохой зачистке от флюса при многопроходной сварке.

Источник – учебное пособие «Радиографический контроль сварных соединений» В.И. Горбачев. А.П.Семенов.

Цепочка пор  –  группа пор в сварном шве, расположенная в линию, параллельно оси сварного шва.

Источник – учебное пособие «Радиографический контроль сварных соединений» В.И. Горбачев. А.П.Семенов.

Смещение кромок  –  неправильное положение сваренных кромок друг относительно друга (несовпадение уровней расположения свариваемых (сваренных) деталей в стыковых сварных соединениях).

Источник – учебное пособие «Радиографический контроль сварных соединений» В.И. Горбачев. А.П.Семенов.

Дополнительно:

Смещение кромок  – несовпадение уровней расположения внутренних и(или) наружных поверхностей свариваемых(сваренных) деталей в стыковых сварных соединениях.

Источник – Инструкция по неразрушающим методам контроля качества сварных соединений при строительстве и ремонте промысловых и магистральных газопроводов СТО Газпром 2-2.4-083-2006.

Средства контроля – универсальные шаблоны сварщика типа УШС, WG.
