Словарь определений

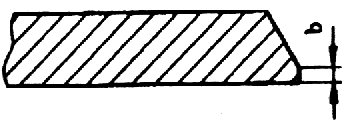

Притупление кромки – нескошенная часть торца кромки детали, подлежащей сварке.
Источник – Инструкция по визуальному и измерительному контролю РД 34.10.130-96
Прерывистый шов – сварной шов с промежутками по длине.
Источник – Инструкция по визуальному и измерительному контролю РД 34.10.130-96
Подкладка. Остающееся подкладное кольцо – стальная пластина или кольцо заданной формы, ширины и толщины, устанавливаемое при сварке плавлением под кромки свариваемых деталей.
Источник – Инструкция по визуальному и измерительному контролю РД 34.10.130-96
Подварочный шов – меньшая часть двухстороннего шва, выполняемая предварительно для предотвращения прожогов при последующей сварке или выполняемая в последнюю очередь в корне шва после его зачистки (выборки).
Источник – Инструкция по визуальному и измерительному контролю РД 34.10.130-96
Основной металл – металл деталей, соединяемых сваркой.
Источник – Инструкция по визуальному и измерительному контролю РД 34.10.130-96
Номинальная толщина сваренных деталей – указанная в чертеже (без учета допусков) толщина основного металла деталей в зоне, примыкающей к сварному шву.
Источник – Инструкция по визуальному и измерительному контролю РД 34.10.130-96
Непрерывный шов – сварной шов без промежутков по длине.
Источник – Инструкция по визуальному и измерительному контролю РД 34.10.130-96
Нахлесточное соединение – сварное соединение, в котором сваренные элементы расположены параллельно и частично перекрывают друг друга.
Источник – Инструкция по визуальному и измерительному контролю РД 34.10.130-96
Многослойный шов – сварной шов деталей, выполненный в несколько слоев по высоте.
Источник – Инструкция по визуальному и измерительному контролю РД 34.10.130-96

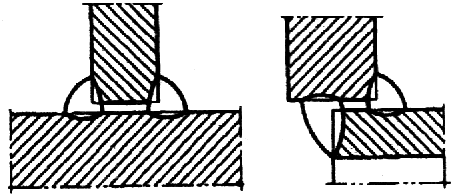

Корень шва – часть сварочного шва, наиболее удаленная от его лицевой поверхности.
Источник – Инструкция по визуальному и измерительному контролю РД 34.10.130-96
Конструктивный зазор – зазор в сварном соединении, предусмотренный конструкторской документацией на сварной узел.
Источник – Инструкция по визуальному и измерительному контролю РД 34.10.130-96
Катет углового шва – кратчайшее расстояние от поверхности одной из свариваемых частей до границы углового шва на поверхности второй свариваемой части.
Источник – Инструкция по визуальному и измерительному контролю РД 34.10.130-96
Средства контроля – универсальные шаблоны сварщика типа УШС, WG.
Кратерная трещина – это трещина (продольная, поперечная, разветвленная) в кратере валика (слоя) сварного шва.
Источник – Фотоальбом дефектов сварных соединений
Максимальный размер и максимальная ширина включения – наибольшее расстояние а между точками внешнего контура включения. Максимальная ширина включения-наибольшее расстояние b между двумя точками внешнего контура включения, измеренное в направлении, перпендикулярном максимальному размеру включения.
Источник – Фотоальбом дефектов сварных соединений

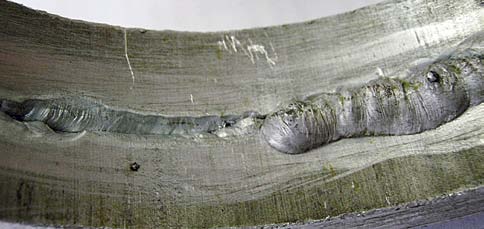

Местное превышение проплава – местный избыточный проплав (с внутренней стороны одностороннего шва).
Источник – «Фотоальбом дефектов сварных соединений»
Не полностью заполненная разделка кромок – продольная непрерывная или прерывистая вогнутость на поверхности сварного шва из-за недостаточности присадочного металла.
Источник – Фотоальбом дефектов сварных соединений
