Максимальная ширина включения  –  наибольшее расстояние b между двумя точками внешнего контура включения, измеренное в направлении, перпендикулярном максимальному размеру включения.

Источник – учебное пособие «Радиографический контроль сварных соединений» В.И. Горбачев. А.П.Семенов.

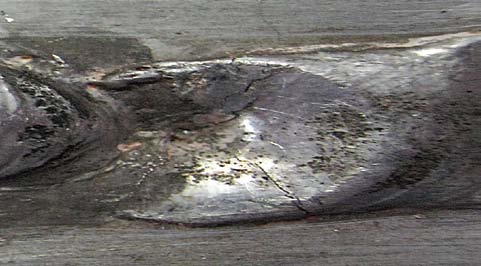

Кратер  –  углубление, образующееся при сварке в конце валика под действием давления дуги и объемной усадки металла сварного шва. Кратер располагается, как правило, в местах резкого отрыва дуги (пламени) или окончания сварки.

Кратеры уменьшают рабочее сечение сварного шва, снижают его прочность и могут стать причиной образования трещин.

Кратеры во всех случаях недопустимы в сварных швах и подлежат исправлению. Кратеры исправляют заваркой с предварительной вырубкой трещин до основного металла.

Источник фото – «Фотоальбом дефектов сварных соединений»

Источник определения – учебное пособие «Радиографический контроль сварных соединений» В.И. Горбачев. А.П.Семенов.

Керма  –  отношение суммы первоначальной кинетической энергии всех заряженных частиц, создаваемых косвенно ионизирующим излучением в элементарном объеме вещества, к массе вещества в этом объеме. Если пренебречь потерями энергии на тормозное излучение, то керма совпадет с поглощенной дозой от вторичных заряженных частиц. Единица измерения: Грей (Гр).

Грей равен керме, при которой сумма начальных значений кинетической энергии всех заряженных частиц, освобождаемых косвенно ионизирующим излучением в веществе массой 1 кг равна 1 Дж. Следует помнить, что сюда включается и энергия, которую заряженные частицы растрачивают на образование тормозного излучения и заряженных частиц во вторичных процессах.

Источник – учебное пособие «Радиографический контроль сварных соединений» В.И. Горбачев. А.П.Семенов.

Эффективное фокусное пятно источника ионизирующего излучения (Effective focal spot of ionizing radiation source)  –  проекция излучающей области источника ионизирующего излучения на плоскость, перпендикулярную оси рабочего пучка ионизирующего излучения.

Источник – учебное пособие «Радиографический контроль сварных соединений» В.И. Горбачев. А.П.Семенов.

Эталон чувствительности радиационного контроля (Sensitivity standard of radiation inspection)  –  установленный нормативными документами по форме, составу и способу применения тест-образец с заданным распределением значения контролируемого параметра, предназначенный для определения абсолютной или относительной чувствительности радиационного контроля.

Источник – учебное пособие «Радиографический контроль сварных соединений» В.И. Горбачев. А.П.Семенов.

Экспозиция (Exposure)  –  процесс, при котором излучение регистрируется на системе получения изображения.

Источник – учебное пособие «Радиографический контроль сварных соединений» В.И. Горбачев. А.П.Семенов.

Характеристическая кривая (плёнки) [Characteristic curve (of a film)]  –  кривая, показывающая соотношение между десятичным логарифмом экспозиции Lg K и оптической плотностью D.

Источник – учебное пособие «Радиографический контроль сварных соединений» В.И. Горбачев. А.П.Семенов.

Фокусное пятно (Focal spot)  –  область на аноде рентгеновской трубки, эмиттирующая рентгеновское излучение или гамма- излучатель.

Источник – учебное пособие «Радиографический контроль сварных соединений» В.И. Горбачев. А.П.Семенов.

Усиливающий экран (Intensifying screen)  –  экран из металла большой плотности (обычно из свинца), который фильтрует излучение и эмиттирует электроны при его экспонировании рентгеновским или гамма – излучением.

Источник – учебное пособие «Радиографический контроль сварных соединений» В.И. Горбачев. А.П.Семенов.

Радиографический контроль

Угол падения (Beam angle)  –  угол между центральной осью пучка излучения и плоскостью плёнки.

Источник – учебное пособие «Радиографический контроль сварных соединений» В.И. Горбачев. А.П.Семенов.

Ультразвуковой контроль

Угол падения – угол между акустической осью падающего пучка и нормалью к границе раздела средугол между акустической осью падающего пучка и нормалью к границе раздела сред.

Источник – ГОСТ Р ИСО 5577-2009.
