Словарь определений

Неправильный профиль сварного шва – образуется из-за слишком малого угла а между поверхностью основного металла и плоскостью касательной к поверхности сварного шва.

Источник фото – «Фотоальбом дефектов сварных соединений»

Источник определения – учебное пособие «Радиографический контроль сварных соединений» В.И. Горбачев. А.П.Семенов.

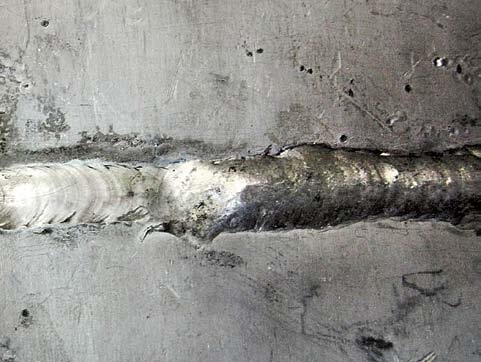

Неравномерная поверхность шва – чрезмерная неровность наружной поверхности шва.

Источник – «Фотоальбом дефектов сварных соединений»

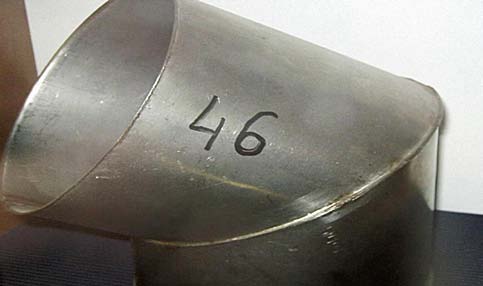

Перелом осей деталей – смещение между двумя свариваемыми деталями, при котором их плоские поверхности не параллельны.

Источник – «Фотоальбом дефектов сварных соединений»

Превышение выпуклости – избыток наплавленного металла на лицевой стороне углового шва.

Источник – Фотоальбом дефектов сварных соединений

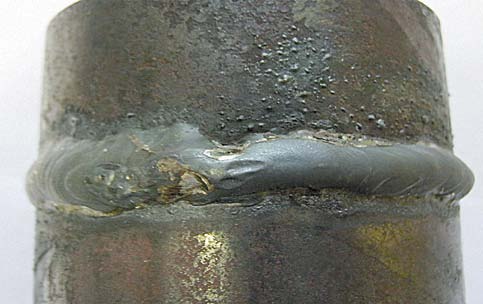

Превышение усиления сварного шва – избыток наплавленного металла на лицевой стороне (сторонах) стыкового шва.

Источник фото – «Фотоальбом дефектов сварных соединений»

Средства контроля – универсальные шаблоны сварщика типа УШС, WG.

Радиальная трещина – это несколько трещин разного направления, исходящих из одной точки.

Источник фото – учебное пособие «Фотоальбом дефектов сварных соединений»

Дефекты поверхности основного металла – под дефектом понимают каждое отдельное несоответствие продукции установленным в НТД требованиям.

Источник – Фотоальбом дефектов сварных соединений

Включения в отливках – это дефект отливки в виде инородного включения, имеющего поверхность раздела с отливкой.

Источник – Фотоальбом дефектов сварных соединений

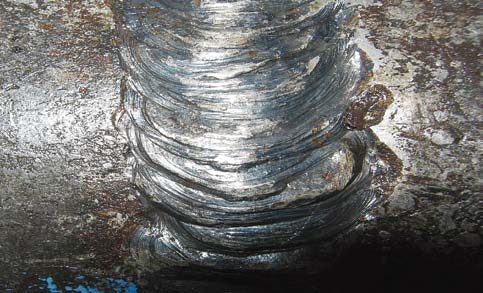

Чешуйчатость сварного шва – поперечные или округлые углубления на поверхности валика, образовавшиеся вследствие неравномерности затвердевания металла сварочной ванны. Для контроля чешуйчатости могут применяться шаблоны сварщика типа УШС, WG, BRIDGE CAM, TapiRus

Источник – «Фотоальбом дефектов сварных соединений»

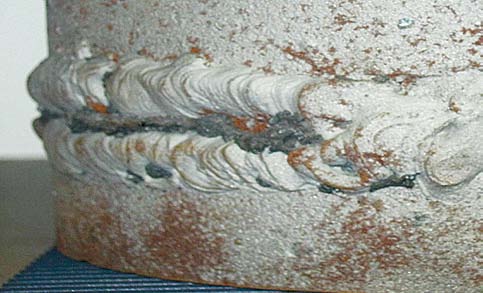

Углубление (западание) между валиками шва – продольная впадина между двумя соседними валиками (оценивается по максимальной глубине).

Источник – «Фотоальбом дефектов сварных соединений»

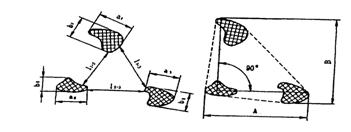

Скопление включений – два или несколько включений (пор, шлаковых и прочих включений) минимальное расстояние между краями которых менее установленного для одиночных включений, но не менее максимальной ширины каждого из двух рассматриваемых соседних включений.

Источник – Фотоальбом дефектов сварных соединений

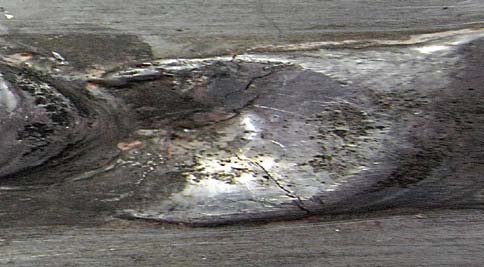

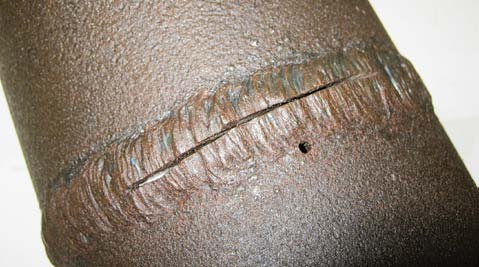

Трещина – дефект сварного соединения в виде разрыва в сварном шве и (или) прилегающих к нему зонах.

Источник фото – учебное пособие «Фотоальбом дефектов сварных соединений»

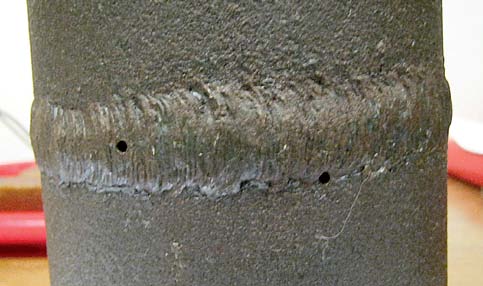

Свищ – дефект в виде воронкообразного или трубчатого углубления в сварном шве.

Источник фото – «Фотоальбом дефектов сварных соединений»

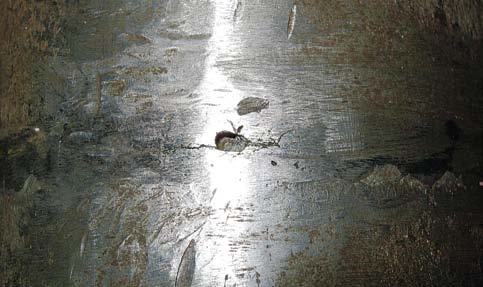

Разветвленная трещина – трещина сварного соединения, имеющая ответвления в различных направлениях.

Источник фото – учебное пособие «Фотоальбом дефектов сварных соединений»

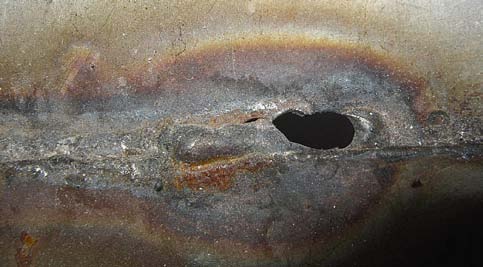

Прожог – дефект в виде сквозного отверстия в сварном шве, образовавшийся в результате вытекания части металла сварочной ванны

Причинами образования свищей и прожогов являются большой сварочный ток (большая мощность сварочной горелки), недостаточное притуплёние кромок и большой зазор между ними, малая скорость сварки. Чаще всего прожоги возникают при сварке металла малой толщины и первого слоя многослойного сварного шва.

Источник фото – «Фотоальбом дефектов сварных соединений»
