Словарь определений

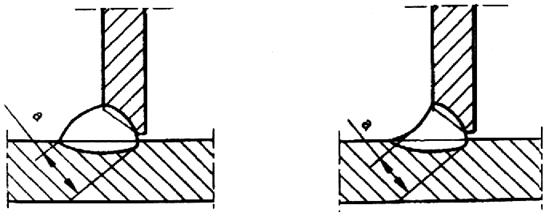

Толщина углового шва – наибольшее расстояние от поверхности углового шва до точки максимального проплавления основного металла.

Источник – Инструкция по визуальному и измерительному контролю РД 34.10.130-96

Тавровое соединение – сварное соединение, в котором торец одного элемента примыкает под углом и приварен к боковой поверхности другого элемента.

Источник – Инструкция по визуальному и измерительному контролю РД 34.10.130-96

Стыковой шов – сварной шов стыкового соединения.

Источник – Инструкция по визуальному и измерительному контролю РД 34.10.130-96

Стыковое соединение – сварное соединение двух элементов, примыкающих друг к другу торцовыми поверхностями.

Источник – Инструкция по визуальному и измерительному контролю РД 34.10.130-96

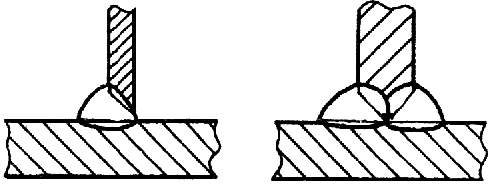

Слой сварного шва – часть металла сварного шва, которая состоит из одного или нескольких валиков, располагающихся на одном уровне поперечного сечения шва.

Источник – Инструкция по визуальному и измерительному контролю РД 34.10.130-96

Скос кромок – прямолинейный наклонный срез кромки детали, подлежащей сварке.

Источник – Инструкция по визуальному и измерительному контролю РД 34.10.130-96

Сварной шов – участок сварного соединения, образовавшийся в результате кристаллизации расплавленного металла или в результате пластической деформации при сварке давлением или сочетания кристаллизации и деформации.

Источник – Инструкция по визуальному и измерительному контролю РД 34.10.130-96

Сварной узел – часть конструкции, в которой сварены примыкающие друг к другу элементы.

Источник – Инструкция по визуальному и измерительному контролю РД 34.10.130-96

Сварное соединение – неразъемное соединение деталей, выполненное сваркой и включающее в себя шов и зону термического влияния.

Источник – Инструкция по визуальному и измерительному контролю РД 34.10.130-96

Сварная конструкция – металлическая конструкция, изготовленная сваркой отдельных деталей.

Источник – Инструкция по визуальному и измерительному контролю РД 34.10.130-96

Сборочная единица – часть свариваемого изделия, содержащая один или несколько сварных соединений.

Источник – Инструкция по визуальному и измерительному контролю РД 34.10.130-96

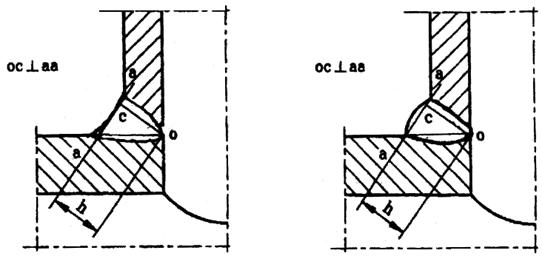

Расчетная высота углового шва – указанный в рисунке размер перпендикуляра, опущенного из точки сопряжения сваренных деталей (точка 0) на прямую линию, соединяющую края поверхности шва в одном поперечном сечении или на параллельную указанной линии касательную к поверхности сварного шва (при вогнутом угловом шве). Расчетная высота углового шва h (расчетная высота двухстороннего углового шва определяется как сумка расчетных высот его частей, выполненных с разных сторон).

Источник – Инструкция по визуальному и измерительному контролю РД 34.10.130-96

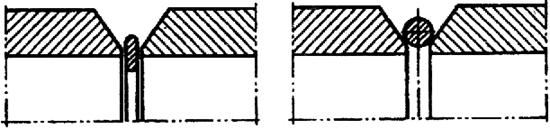

Расплавляемая вставка – стальная проволочная вставка заданной формы и размеров, устанавливаемая между кромками свариваемых деталей и расплавляемая при сварке.

Источник – Инструкция по визуальному и измерительному контролю РД 34.10.130-96

Разделка кромок – придание кромкам деталей, подлежащих сварке, необходимой формы.

Источник – Инструкция по визуальному и измерительному контролю РД 34.10.130-96

Провар – сплошная металлическая связь между поверхностями основного металла, слоями и валиками сварного шва.

Источник – Инструкция по визуальному и измерительному контролю РД 34.10.130-96

Прихватка – короткий сварной шов для фиксации взаимного расположения подлежащих сварке деталей.

Источник – Инструкция по визуальному и измерительному контролю РД 34.10.130-96
